Barbecue d’extérieur au propane / charbon de bois,
modèle nº GBC1690W-C
®
4
P
Goupille fendue 9 pcs
Q
Entretoise 2 pcs
R
Boulon de
poignée
Nickelé, à tête bombée Phillips, M6 x 16
1 pc
Outils requis pour l’assemblage (fournis)
Tournevis cruciforme Phillips nº 2 1 pc
Clé M10-M6 1 pc
Clé M10-M8 1 pc
Quincaillerie
A
Vis
Nickelée, à tête bombée Phillips, M4 x 10
15 pcs
B
Vis
Nickelée, à tête bombée Phillips, M6 x 15
41 pcs
C
Vis
Nickelée, à tête bombée Phillips, M6 x 35
16 pcs
D
Vis
Nickelée, à tête bombée Phillips, M6 x 65
8 pcs
E
Boulon
Nickelée, à tête bombée Phillips, M6 x 15
8 pcs
F
Boulon
Boulon nickelé AXIAL à tête bombée M6 x 15
2 pcs
G
Boulon
Nickelé, M6 x 12
1 pc
H
Écrou
Nickelé, M6
3 pcs
I
Écrou
Nickelé, M8
1 pc
J
Écrou
Nickelé, M10
2 pcs
K
Écrou
Nickelé, M6
1 pc
L
Rondelle
Nickelée, ø6,5 x 18
16 pcs
M
Rondelle de
blocage
Nickelée, ø8,5
1 pc
N
Ressort 1 pc
O
Goupille 5 pcs
23
22
26
33
27
29
19
32
14
9
10
3
3
7
20
24
30
2
8
36
37
38
40
31
1516
18
34
39
42
25
1
5
6
13
11
11
12
12
4
35
35
54
53
46
48
50
49
51
52
45
28
21
17
41
Liste des pièces
1
Clapet de fermeture du
conduit de fumée
55-24-114
2
Conduit de fumée
55-24-188
3
Poignée du couvercle (2)
55-24-189
4
Indicateur de
température (2)
55-24-461
5
Plaque de la marque –
Charbon de bois*
55-24-190
6
Plaque de la marque – Gaz *
55-24-191
7
Couvercle du barbecue au
charbon de bois
55-24-192
8
Couvercle du barbecue au
propane
55-24-193
9
Grille de réchauffage du
barbecue au charbon de bois
55-24-194
10
Grille de réchauffage du
barbecue au gaz
55-24-195
11
Charnière supérieure (4)
55-24-196
12
Charnière inférieure (4)
55-24-197
13
Diffuseur de chaleur (3)
55-24-198
14
Grille de cuisson du barbecue
au charbon de bois (2)
55-24-199
15
Plaque à charbon de bois
55-24-482
16
Tablette gauche
55-24-201
17
Support du brûleur du
barbecue au propane (3)*
55-23-105
18
Panneau arrière
55-24-483
19
Panneau gauche
55-24-203
20
Panneau central
55-24-204
21
Brûleur du barbecue au
propane (3)*
55-24-205
22
Grille de cuisson du barbecue
au propane (2)
55-24-206
23
Support de la poignée de la
plaque à charbon de bois
55-24-207
24
Support avant des diffuseurs
de chaleur
55-25-114
25
Pare-chaleur du barbecue au
propane
55-24-208
26
Panneau du barbecue au
propane
55-24-209
27
Volet d’aération
55-24-120
28
Support de porte du
compartiment à charbon de
bois
55-24-210
29
Panneau avant
55-24-211
30
Rampe du barbecue au
propane*
55-24-212
31
Régulateur et tuyau*
55-24-213
32
Grille du brûleur latéral
55-10-047

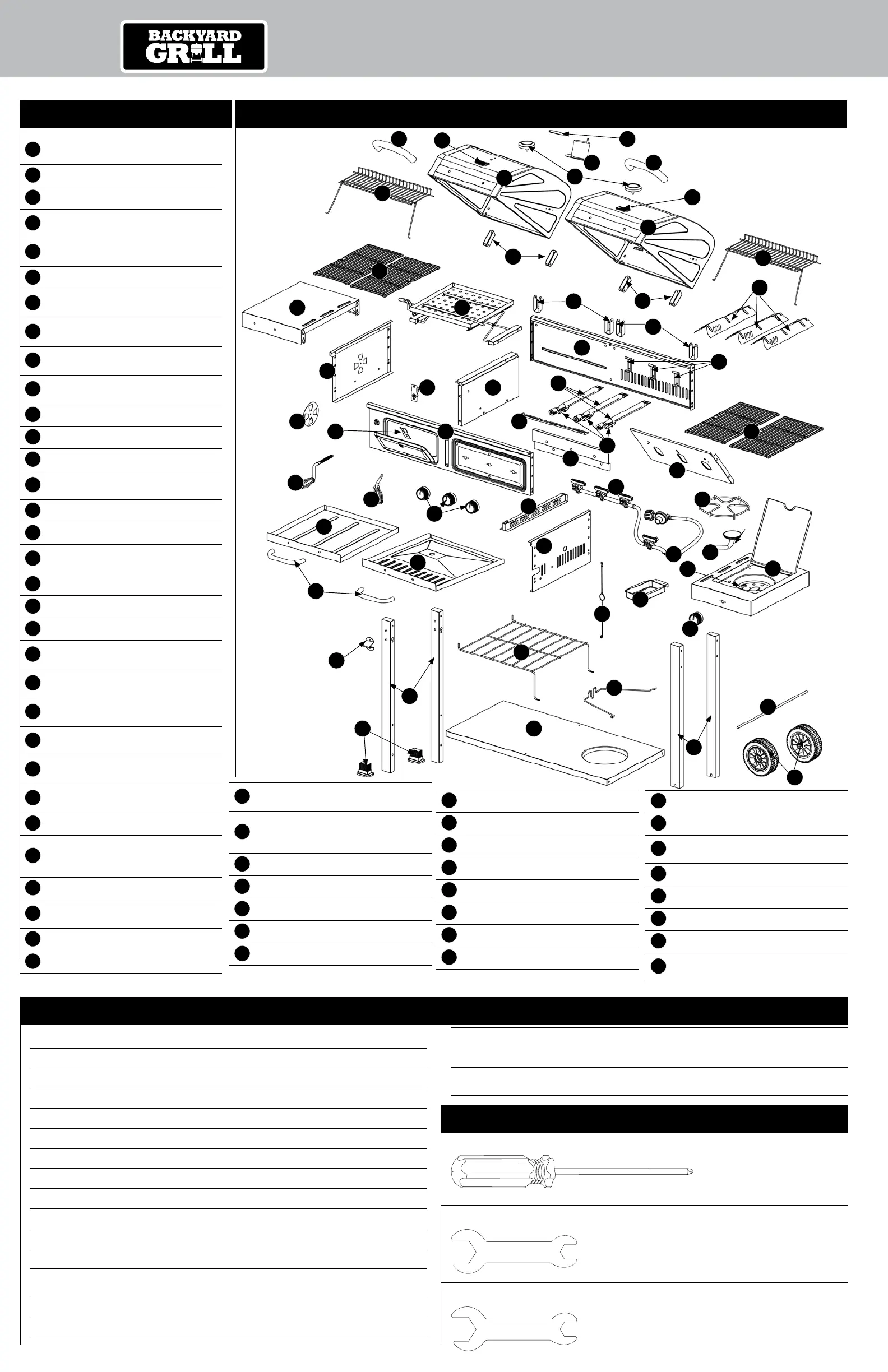

Vue éclatée
40
Panneau droit
55-24-220
41
Tige d’allumage
55-07-331
42
Tablette droite
55-24-994
43
Brûleur latéral
55-24-825
44
Électrode de l’allumeur (3)*
55-24-826
45
Grille inférieure
55-24-223
46
Décapsuleur
55-11-024
47
Pied gauche (2)
55-24-224
48
Tablette inférieure
55-24-225
49
Embout de pied (2)
55-24-226
50
Étrier de retenue de la
bouteille de propane
55-24-227
51
Pied droit (2)
55-24-228
52
Essieu
55-24-229
53
Roue (2)
55-07-363
54
Collecteur de graisse
55-24-827
55
Électrode de l’allumeur du
brûleur latéral*
55-08-420
* Prémonté
33
Poignée de la plaque à
charbon de bois
55-24-214
34
Poignée de la porte du
compartiment à charbon de
bois
55-24-215
35
Bouton de commande (4)
55-24-529
36
Support du cendrier
55-25-115
37
Plaque du cendrier
55-24-217
38
Plaque collectrice de graisse
55-24-823
39
Poignée de plaque (2)
55-24-219
44
47
43
55
