Backyard GBC1703W-C - Page 21

4
A
Vis
Nickelée, à tête bombée Phillips, ST4.8x10
8 pcs
B
Vis
Nickelée, à tête bombée Phillips, M5x14
30 pcs
C
Vis
Nickelé, M6x15
2 pcs
D
Boulon
Nickelé, à tête hexagonale, M5x16
8 pcs
E
Boulon à ailettes
Nickelé, M5x15
1 pc
F
Écrou
Nickelé, M5
8 pcs
G
Écrou
Nickelé, M10
2 pcs
H
Écrou à oreilles
Nickelé, M6
3 pcs
I
Rondelle
Nickelée, ø5,4
12 pcs
J
Rondelle
Nickelée, ø6,4
2 pcs
K
Rondelle
Résistante à la chaleur, ø6,4
2 pcs
L
Rondelle de
blocage
Nickelée, ø5,4
12 pcs
M
Rondelle de
blocage
Nickelée, ø6,4
2 pcs
N
Goupille
Nickelée, ø6x30
2 pcs
O
Goupille fendue
Nickelée, ø1,4x30
2 pcs
P
Entretoise 2 pcs

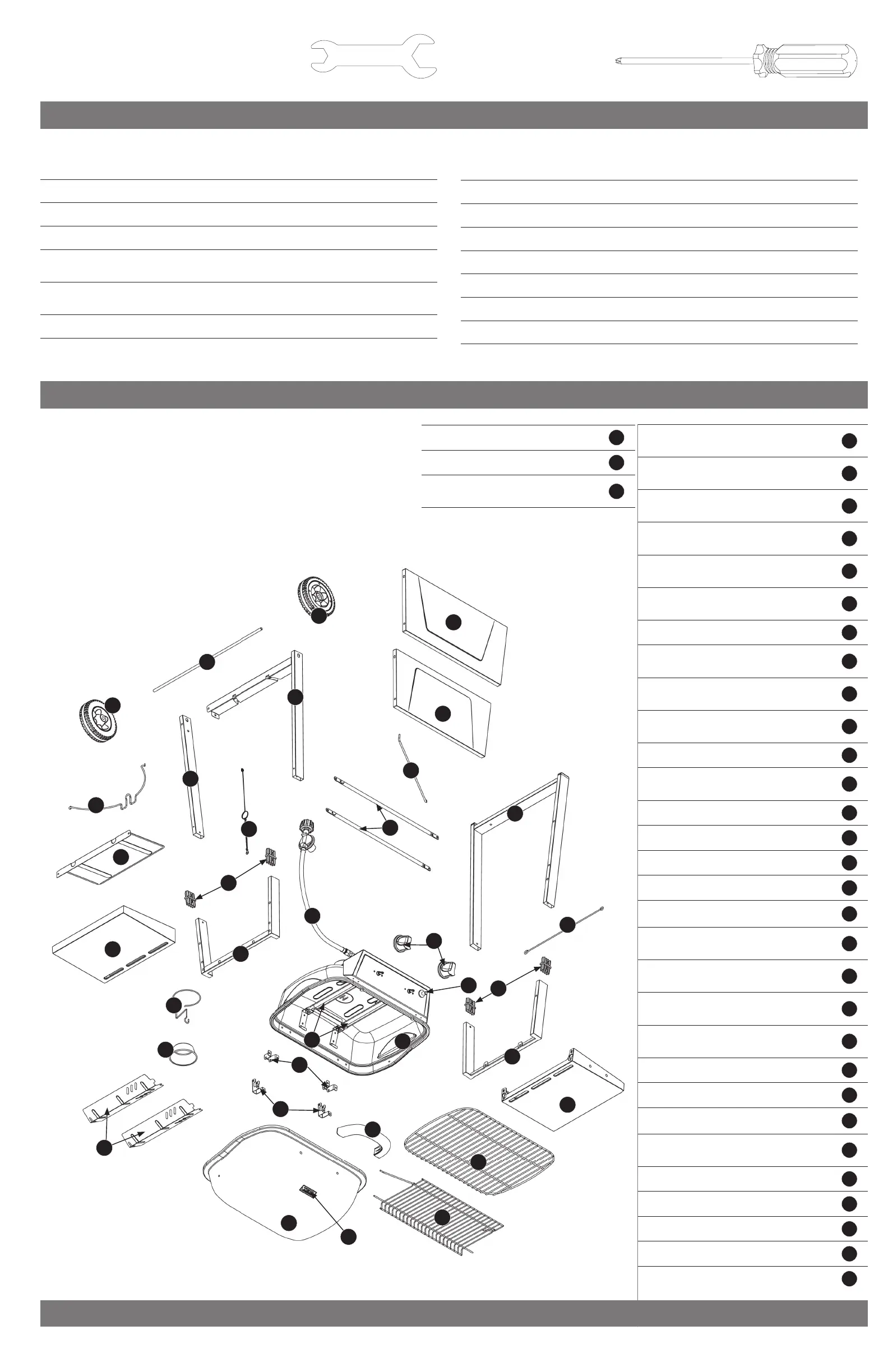

Liste des piècesListe des pièces
1
Couvercle G1503-020
2
Plaque de la marque* B0109-LA1
3
Grille de réchauffage G1203-100
4
Grille de cuisson G12003-110
5
Poignée G1203-010
6
Diffuseur de
chaleur (2) G1203-120
7
Charnière supérieure (2) G1503-030
8
Charnière inférieure (2) G1503-040
9
Tablette gauche G1503-130
10
Godet collecteur de
graisse B0219-D01
11
Support du godet collecteur
de graisse B0220-D01
12
Partie supérieure du gauche
cadre du chariot G1503-160
13
Embout de support du
chariot (4) G0900-110
14
Cuve* G1503-050
15
Brûleur (2)* G1503-060
16
Allumeur* B0217-H01
17
Bouton de commande (2) G1503-080
18
Régulateur et tuyau* G1503-090
19
Partie supérieure du droit
cadre du chariot G1503-170
20
Tablette droite G1503-130
21
Tige de support du
chariot A G1503-220
22
Pare-chaleur pour bouteille
de propane G1503-190
23
Barre de support arrière du
chariot A (2) G1503-290
24
Tige d’allumage B0223-B01
25
Étrier de retenue de la bouteille
de propane G1503-210
26
Partie inférieure du cadre
gauche du chariot G1503-230
27
Partie arrière du cadre
droit du chariot G1503-260
28
Partie inférieure du cadre
droit du chariot G1503-250
29
Tige de support du
chariot B G1308-300
30
Panneau avant du
chariot supérieure G1503-270
*Prémonté
Tournevis cruciforme Phillips nº 2 1 pc Clé M10-M5 2 pcs
Outils requis pour l’assemblage (fournis)
Quincaillerie
1
14
30
31
32
32
33
24
22
26
28
17
18
9
3
10
4
5
12
11
25
21
8
27
29
19
15
20
23
16
2
6
7
13
13
31
Panneau avant du
chariot inférieure G1503-280
32
Roue (2) B0302-E01
33
Essieu G1503-310
