7

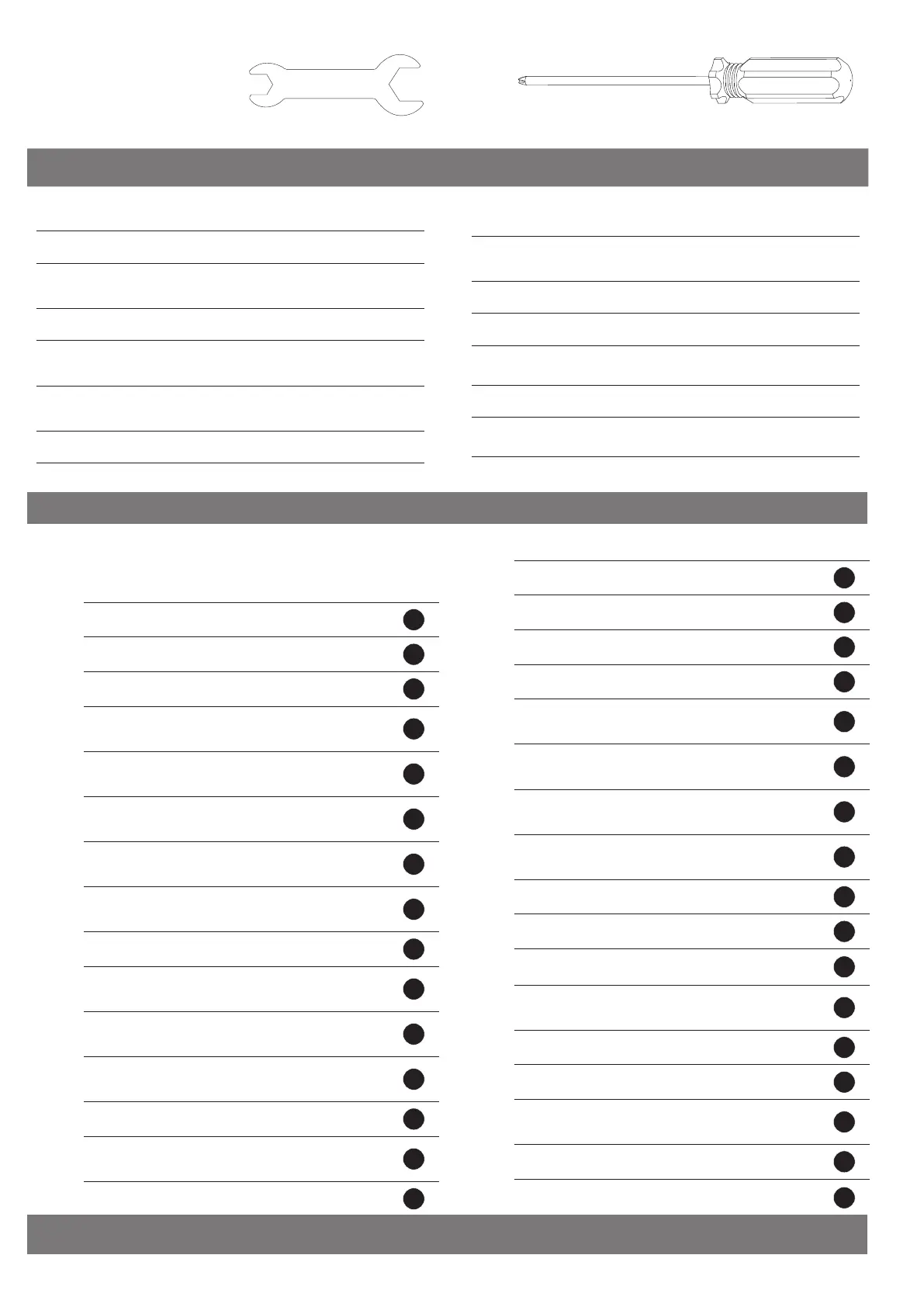

Outils requis pour l’assemblage (fournis)
1
Couvercle G1503-020
2
Plaque de la marque* B0109-LA1
3
Grille de réchauffage G1203-100
4
Grille de cuisson G1203-110
5
Poignée G1203-010
6
Diffuseur de
chaleur (2)
G1203-120
7
Charnière supérieure (2) G1503-030
8
Charnière inférieure (2) G1503-040
9
Tablette gauche G1503-130
10
Godet collecteur de
graisse
B0219-D01
11
Support du godet collecteur
de graisse
B0220-D01
12
Partie supérieure du gauche
cadre du chariot
G1703-01A
13
Embout de support du
chariot (4)
G0900-110
14
Cuve* G1503-050
15
Brûleur (2)* G1503-060
16
Allumeur* B0217-H01
17
Bouton de commande (2) G1503-080
18
Régulateur et tuyau* G1646-130
19
Partie supérieure du droit
cadre du chariot
G1703-02A
20
Tablette droite G1503-130
21
Fil de support de cadre de
chariot A (2)
G1703-03A
22
Pare-chaleur pour bouteille
de propane
G1503-190
23
Barre de support arrière du
chariot (2)
G1503-290
24
Tige d’allumage* B0223-D04
25
Étrier de retenue de la bouteille
de propane
G1503-210
26
Partie inférieure du cadre
gauche du chariot
G1703-04A
27
Partie arrière du cadre
droit du chariot
G1703-06A
28
Partie inférieure du cadre
droit du chariot
G1703-05A
29
Fil de bloc de réservoir de gaz
de LP
G1703-08A
30
Panneau frong G1703-07A
31
Essieu G1503-310
32
Roue (2) B0302-E01
* Prémonté
Tournevis cruciforme Phillips nº 2 1 pc Clé M10-M5 2 pcs
A
Vis
Nickelée, à tête bombée Phil-
lips, ST4.8x10
8 pcs
B
Vis
Nickelée, à tête bombée Phil-
lips, M5x14
29 pcs
C
Vis
Nickelé, M6x15
2 pcs
D
Boulon
Nickelé, à tête hexagonale,
M5x16
8 pcs
E
Écrou
Nickelé, M5
8 pcs
F
Écrou
Nickelé, M10
2 pcs
G
Écrou à
oreilles
Nickelé, M6
2 pcs
H
Rondelle
Nickelée, ø5,4
12 pcs
I
Rondelle
Nickelée, ø6,4
2 pcs
J
Rondelle
Résistante à la chaleur, ø6,4
2 pcs
K
Rondelle de
blocage
Nickelée, ø5,4
12 pcs
L
Rondelle de
blocage
Nickelée, ø6,4
2 pcs
M
Goupille
Nickelée, ø6x30
2 pcs
N
Goupille
fendue
Nickelée, ø1,4x30
2 pcs
O
Spacer 2 pcs
Liste des pièces
Quincaillerie
