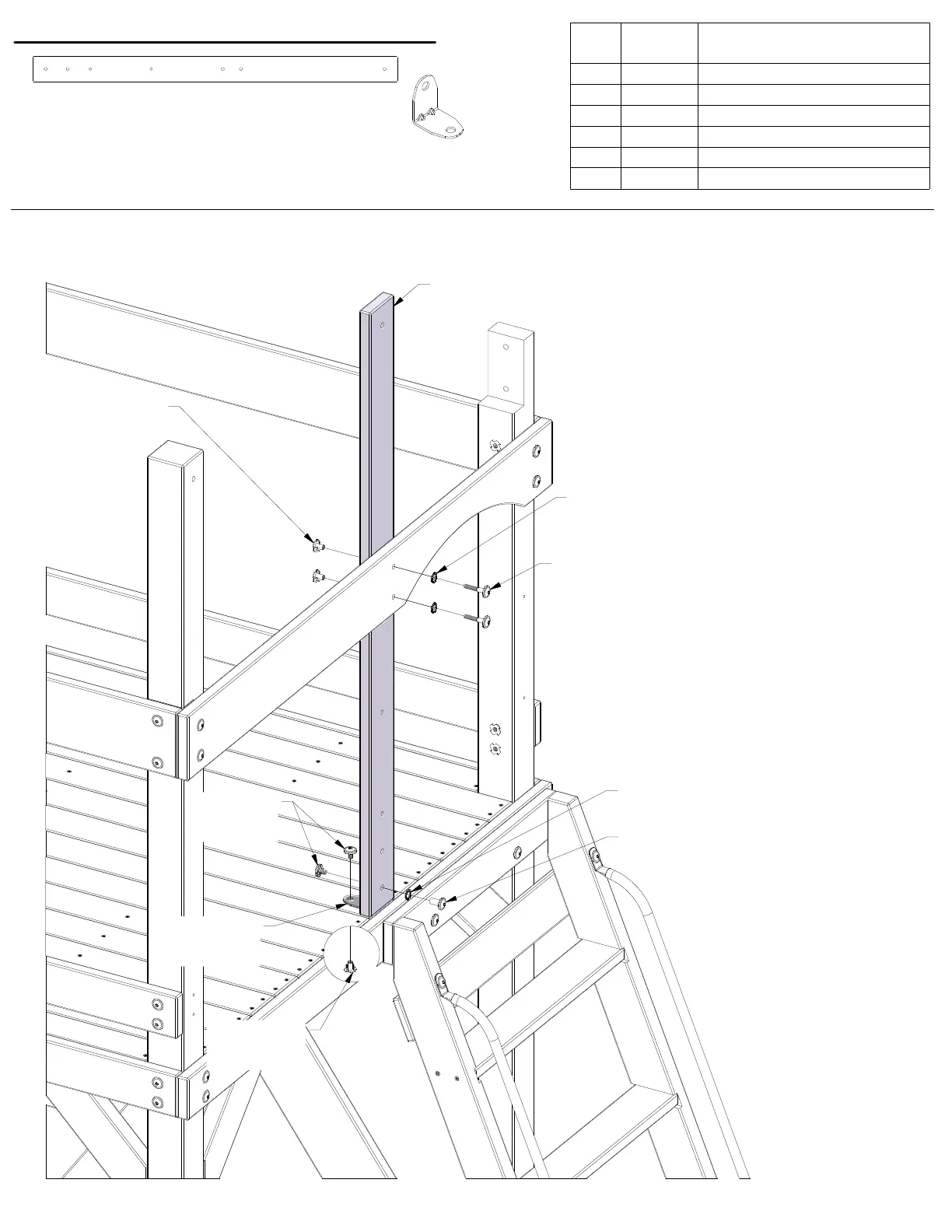

STEP 18 - FORT ASSEMBLY
QTY
PART
NUMBER
DESCRIPTION
1 H100005 NUT BARREL WH 5/16x7/8
2 H100011 BOLT WH 5/16x1 3/4
2
H100030 WASHER LOCK EXT 8x19
1 H100031 WASHER LOCK EXT 12x19
3 H100074 T-NUT 5/16
2 H100115 BOLT WH 5/16x1/2
TIP:
INSTALL T-NUTS IN WOOD FIRST
H07 (x1)
030 (x2)
WASHER - 8x19
011 (x2)
BOLT - 1 3/4"
074 (x2)
T-NUT - 5/16"
115 (x2)
BOLT - 1/2"
005 (x1)
NUT BARREL - 7/8"
031 (x1)
WASHER - 12x19
074 (x1)
T-NUT - 5/16"
1046 (x1)
L BRACKET
L BRACKET
2.5x
38x55x55
(x1)
A4M01046
WALL UPRIGHT - W4L16138
1"x3 3/8"x48 7/8" (24x86x1240)
H07
(x1)
USING BRACKET AS A GUIDE, DRILL (1) 3/8"
(10mm) HOLE THRU FLOOR FOR HARDWARE
46
