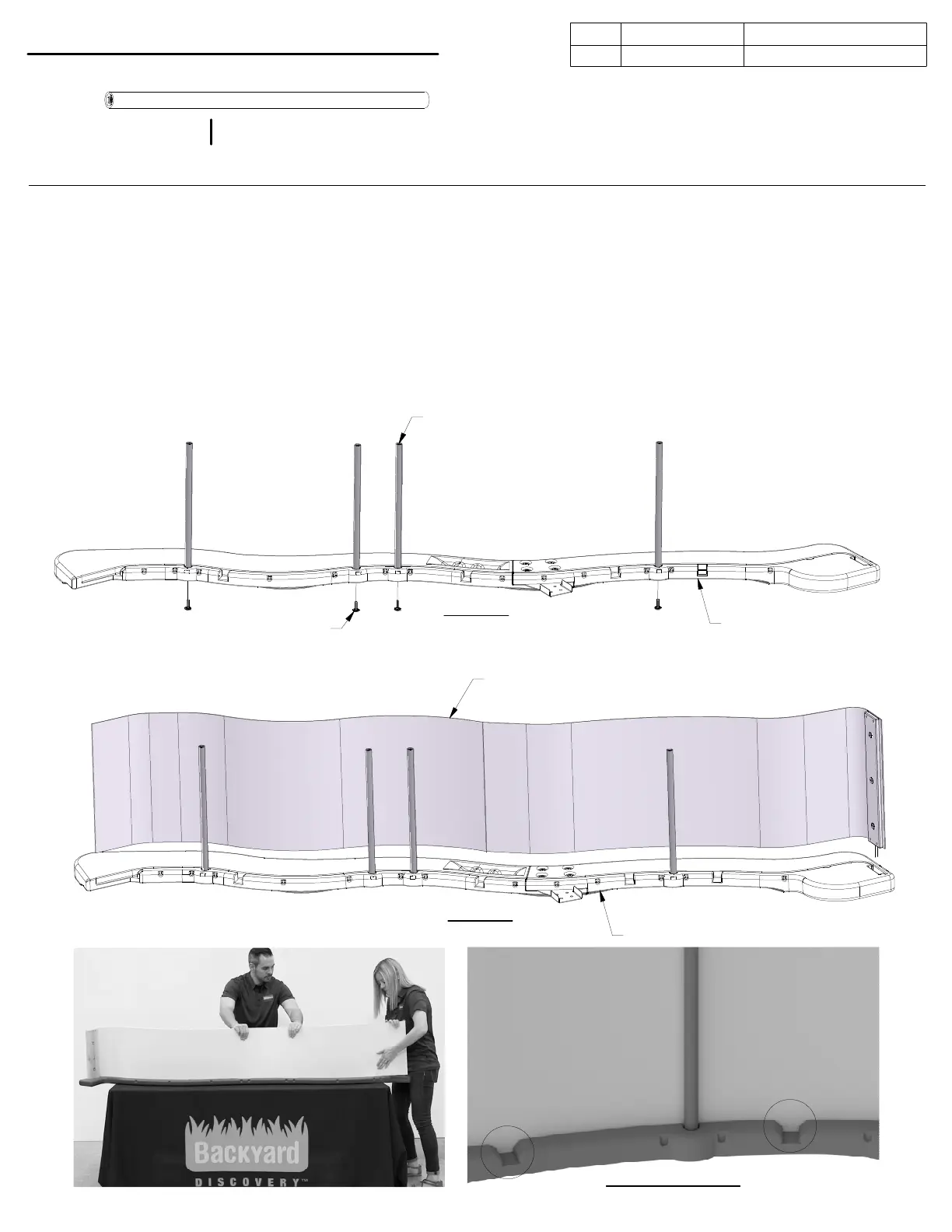

SLIDE TUBE SUPPORT
(x4)
A6P00487
NOTE:
INSERT THE (4) SLIDE SUPPORT TUBES INTO THEIR RESPECTIVE PILOT LOCATIONS (FIGURE 1).
PLACE (1) SLIDE RAIL ASSEMBLY ON A FLAT SURFACE AND BEGIN INSERTING SLIDE BED AT THE
BOTTOM OF THE SLIDE RAIL (FIGURE 2). HAVE A HELPER BEND THE SLIDE BED TOWARDS THE TOP
OF THE SLIDE AND INSERT THE BED INTO THE SLIDE CAVITY. MAKE SURE SLIDE BED IS INSERTED
WITHIN 1/8" (3mm) OF GROOVE BOTTOM.
FIGURE 1
FIGURE 2
TIP:
A HELPER IS RECOMMENDED FOR THESE
FOLLOWING STEPS.
487
(x4)
SLIDE TUBE SUPPORT
009
(x4)
BOLT - 1 1/4"
SLIDE BED
SIDE RAIL
SIDE RAIL
VIEWING WINDOWS
BOTTOM
QTY
PART NUMBER DESCRIPTION
4 H100009 BOLT WH 5/16x1 1/4
STEP 3 - SLIDE ASSEMBLY
71
