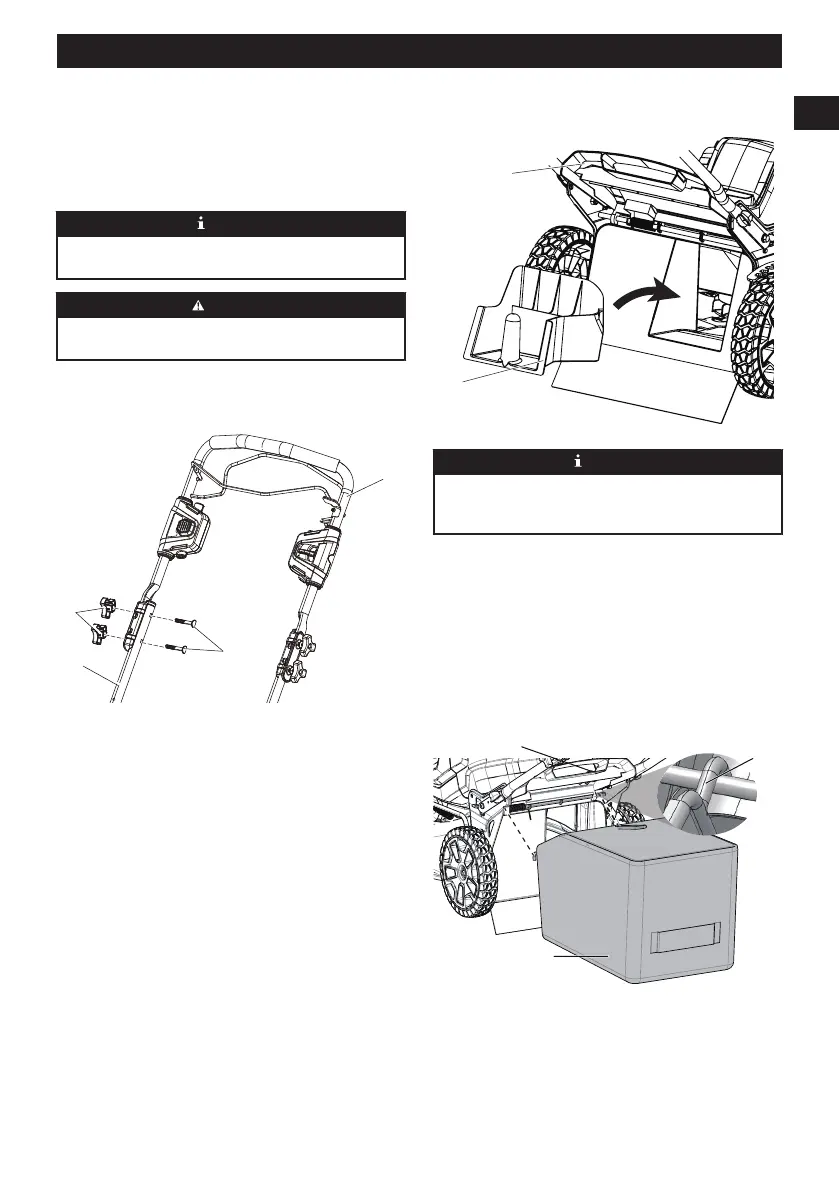

Bad Boy MS80B150A21 - Instalación del Asa Superior; Instalación del Recogehierba; Retirada del Tapón de Mulching

1. Tire de los mandos del asa (13) y gírelos 90°.
2. Despliegue el asa inferior.
3. Alinee los mandos de las asas en una de las tres
posiciones en los soportes.
4. Gire los mandos de las asas 90° hasta que encajen
en los orificios de los soportes.
NOTA
Asegúrese de que los dos mandos de las asas estén
en la misma posición.
AVISO
No dañe ni pellizque los cables cuando pliegue o
despliegue el asa.
8.3 INSTALACIÓN DEL ASA
SUPERIOR
3
14
15
4
1. Alinee los orificios del asa superior (3) y el asa
inferior (4).
2. Introduzca los pernos (14) por los orificios.
3. Apriete los mandos (15) en los pernos.
4. Realice la misma operación en el otro lado.
8.4 RETIRADA DEL TAPÓN DE
MULCHING
5
11
NOTA
El cortacésped viene con el tapón de mulching
instalado correctamente. Para retirar el tapón de
mulching, siga estas instrucciones:
1. Abra la puerta de descarga trasera (5).
2. Coja el asa del tapón de mulching (11), levante y tire
para sacar con algo de fuerza, ya que está instalado
en ángulo.
3. El tapón de mulching debe volver a instalarse en la
cámara de descarga cuando el recogehierba esté
retirado.
8.5 INSTALACIÓN DEL
RECOGEHIERBA
5
8
16
1. Retire el conducto de descarga lateral.
2. Abra la puerta de descarga trasera (5).
3. Retire el tapón de mulching.
4. Sostenga el recogehierba (8) por el asa y enganche
los ganchos (16) en la varilla de la puerta.
