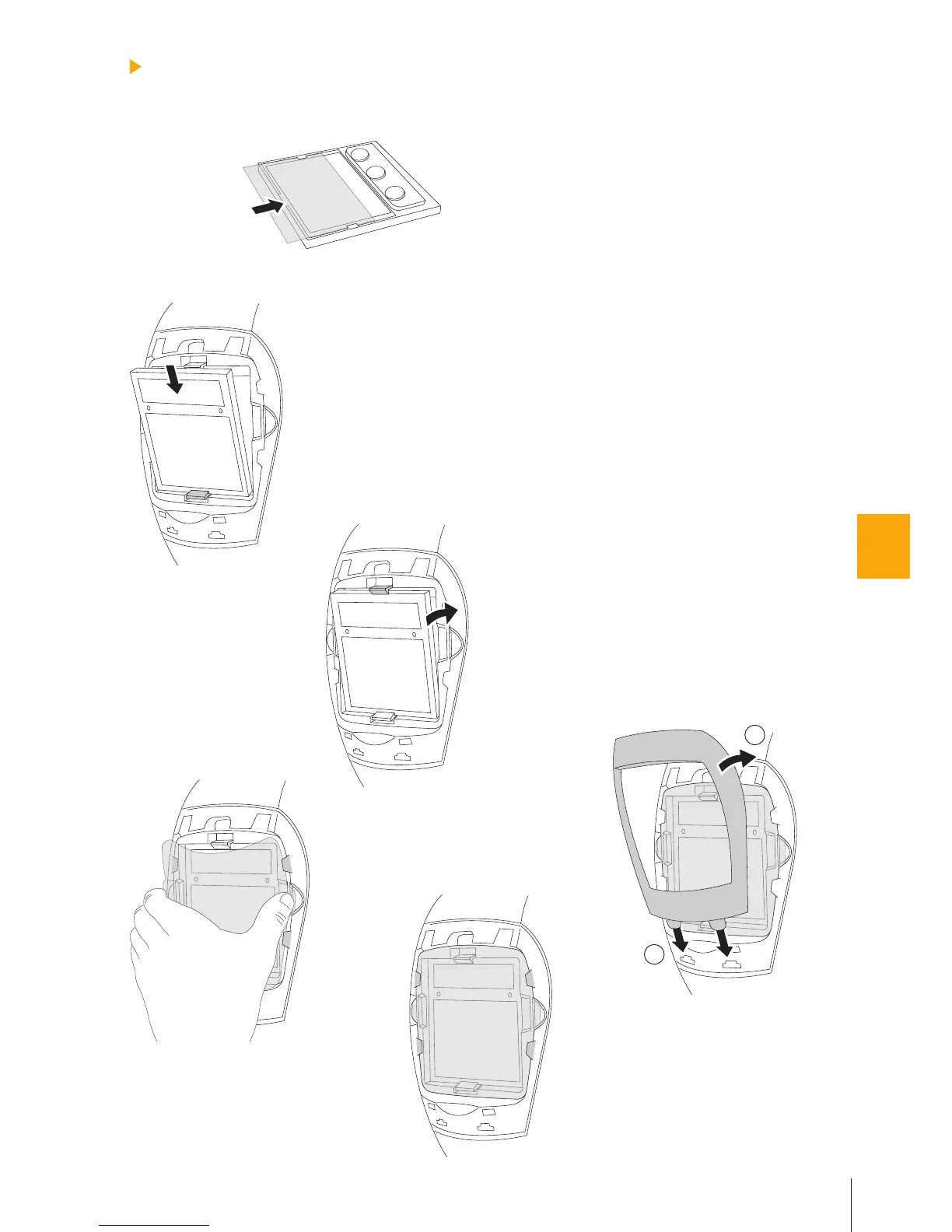

MONTÁŽ AUTOMATICKY SA STMAVUJÚCEHO ZVÁRAČIÉHO FILTRA
A OCHRANNEJ CLONY / Grand DS, Power DS /
Vnútornú ochrannú clonu položte na vnútornú
stranu automaticky sa stmavujúceho zváracieho
filtra - pozri obr. 1.
Zvárací filter vložte do otvoru na filter z vonkaj-
šej strany helmy.
Začnite vložením filtra do spod-
nej časti tak, aby zapadol do dolnej úchytky (2.a),
potom zatlačte jeho hornú časť, aby zapadla do
hornej úchytky (2.b).
Vonkajšiu ochrannú clonu založte na miesto po-
mocou štyroch postranných držiakov. Ochrannú
clonu pridržiavajte palcom a prostredníkom a
vložte ju do drážok oboch bočných držiakov. Zá-
rez v plášti helmy poskytuje dostatok miesta pre
váš palec (3.a). Prostredníkom ochrannú clonu
prehnite a pomocou ostatných prstov ju vsuňte
do oboch bočných drážok (3.b).
Kuklu helmy uzatvorte pomocou vonkajšieho
rámu. Do dvoch najspodnejších otvorov v plášti
helmy vložte dva dolné kolíky a hornú časť rámu
zatlačte do plášťa helmy tak, aby horné dva
kolíky zapadli do príslušných otvorov po oboch
stranách (2 x „klik“) (4.).
1.
2.
3.
4.
119
