MONTÁŽ AUTOMATICKY SA STMAVUJÚCEHO ZVÁRAČIÉHO FILTRA A
OCHRANNEJ CLONY / Grand GDS, Grand ES, Power GDS, Power ES /

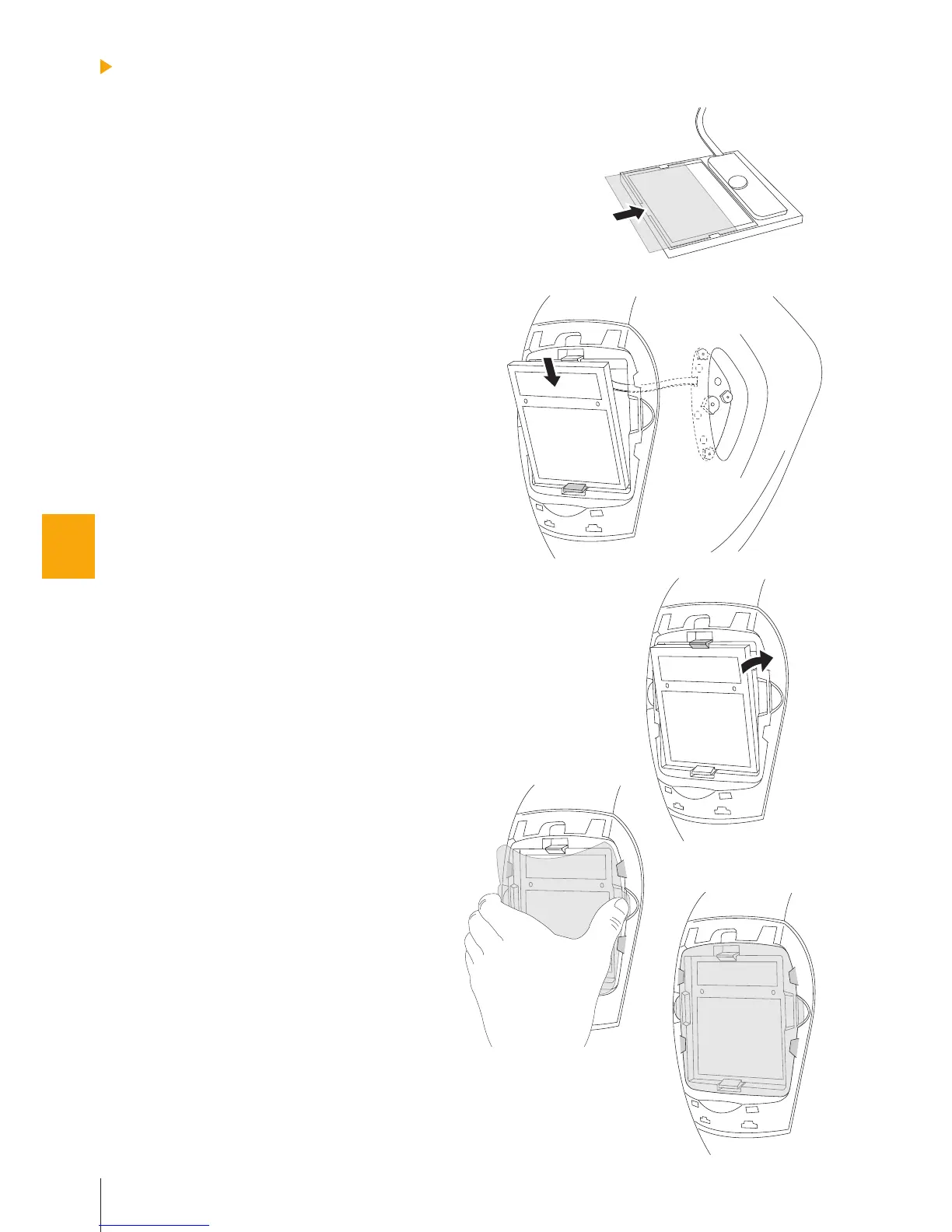

Vnútornú ochrannú clonu položte na vnútornú
stranu automaticky sa stmavujúceho zvára-
cieho filtra - pozri obr. 1.
Dosku s plošnými spojmi externého ovládania
jemne prehnite za filtrom tak, aby bola vložená
v plášti helmy predtým, ako vložíte filter do pre
neho určeného otvoru. Začnite vložením filtra
do spodnej časti tak, aby zapadol do dolnej
úchytky (2.a), potom zatlačte jeho hornú časť,
aby zapadla do hornej úchytky (2.b).
Vonkajšiu ochrannú clonu založte na miesto
pomocou štyroch postranných držiakov.
Ochrannú clonu pridržiavajte palcom a
prostredníkom a vložte ju do drážok oboch
bočných držiakov. Zárez v plášti helmy
poskytuje dostatok miesta pre váš palec (3.a).
Prostredníkom ochrannú clonu prehnite a
pomocou ostatných prstov ju vsuňte do oboch
bočných drážok (3.b).
Kuklu helmy uzatvorte pomocou vonkajšieho
rámu. Do dvoch najspodnejších otvorov v
plášti helmy vložte dva dolné kolíky a hornú
časť rámu zatlačte do plášťa helmy tak, aby
horné dva kolíky zapadli do príslušných otvo-
rov po oboch stranách (2 x „klik“) (4.).
Zasuňte stredovú časť vonkajšieho kontrolné-
ho krytu do pripraveného otvoru na vonkajšej
strane helmy (5.).
Dosku s elektronickými obvodmi s potencio-
metrami v strede vložte do strednej časti krytu
externého ovládania (6.).
Pri zatlačení elektronickej dosky vložte do
potenciometrov zvonku 4 gombíky. Dajte pozor,
aby ste ich vložili správne. Skontrolujte, či zá-
verečná poloha značiek na gombíku zodpove-
dá potlači na kryte externého ovládania (7.).
Vonkajšiu časť krytu externého ovládania
vložte tak, aby dosadla na strednú časť krytu
externého ovládania (8.).
Vnútornú časť krytu externého ovládania
správne nasaďte na jej strednú časť a pripevni-
te ju štyrmi skrutkami (9.).
