BH3 KYPÄRÄN JA PÄÄKEHIKON KOKOAMINEN
Aseta ruuvit (A) päähinekehikon (D) aukkoihin.
Aseta pääkehikko (D) maskin kuoreen (F) kuvan 1 mukaisesti ja työnnä ruuvit (A) maskin
kuoressa olevan suorakaiteen muotoisen reiän läpi.
Aseta kaltevuuden säätelijä (B) oikealle puolelle ruuvin (A) ja maskin kuoren väliin (F). Tar-
kista, että pieni tappi on kiinni yhdessä maskin kuoren kolmesta aukosta. Valitse kolmesta
aukosta itsellesi parhaiten sopiva.
Kiinnitä mutterit (C) ruuveihin (A). Ennen niiden lopullista kiristämistä, aseta päähinekehikko
sopivalle etäisyydelle hitsauslasin aukosta käyttäen apuna kahta maskin kuoressa olevaa
neliömäistä aukkoa.
Pääkehikon (D) voi säätää sopivan kokoiseksi kääntämällä takana olevaa säätöpyörää (E).
Paina pyörää ja pidä se alaspainettuna kääntäessäsi sitä. Kun olet säätänyt kehikoan sopivan
kokoiseksi, vapauta säätöpyörä, jolloin se lukkiutuu haluttuun asentoon.

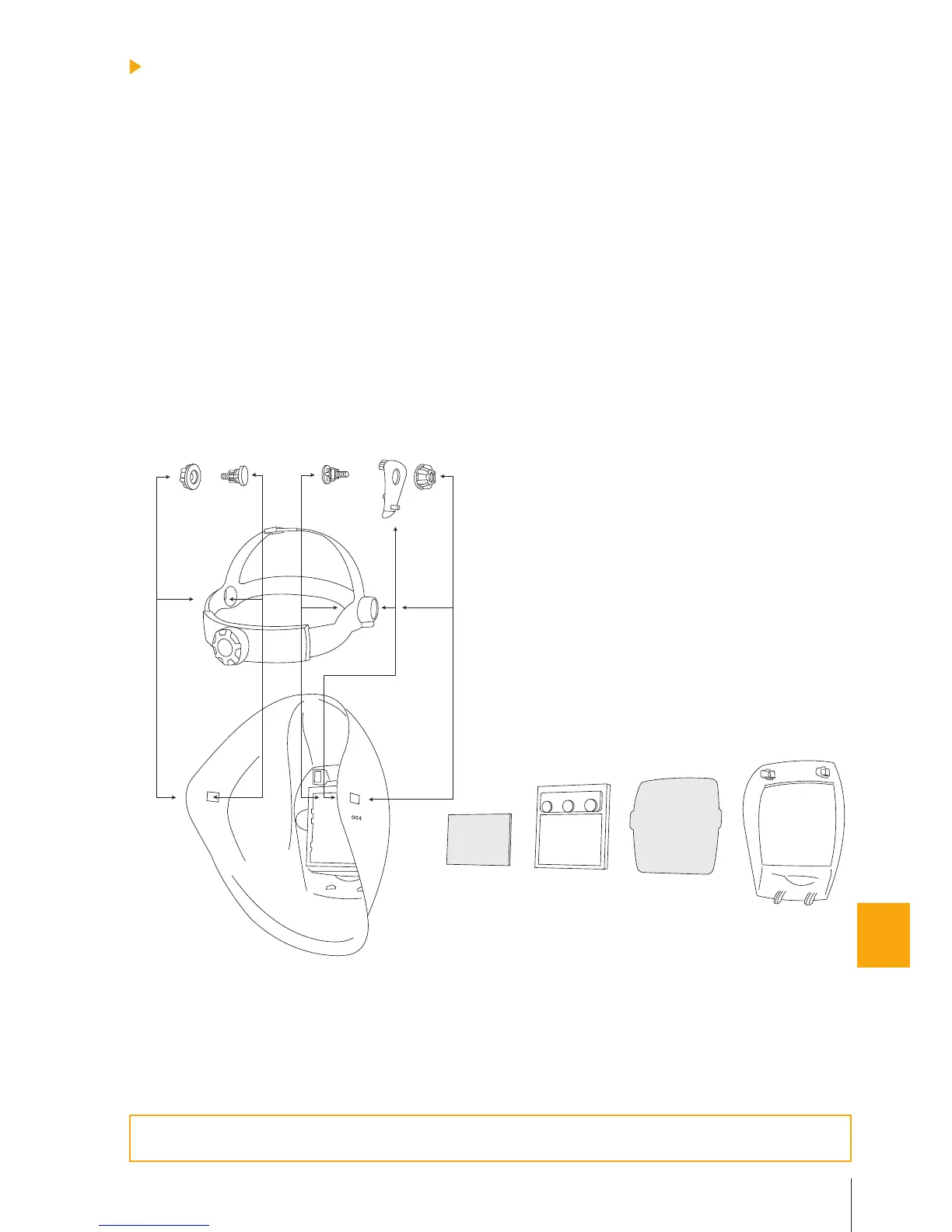

Kuva 1.
Pääkehikko on varustettu vaihdettavalla hikinauhalla. Hikinauhoja voit tilata ottamalla
yhteyttä paikalliseen jälleenmyyjääsi.
1.
2.
3.
4.
5.
