BH3 KYPÄRÄN JA SUOJAKYPÄRÄN KOKOAMINEN
/ BH3 HH - kypärän BH3 HH - versio suojakypärällä /
Jos olet ostanut BH3-hitsauskypärän ja suojakypärän, Speedy Loop-turvapanta korvaa
siinä tavallisen pääkehikon. Huomaa, että kypärässä olevat reiät sekä ruuvit, mutterit ja
tiivisteet ovat erilaisia kuin tavallisessa pääkehikossa.
Laita ruuvit (A) Speedy Loop-pannan (E) aukkoihin.

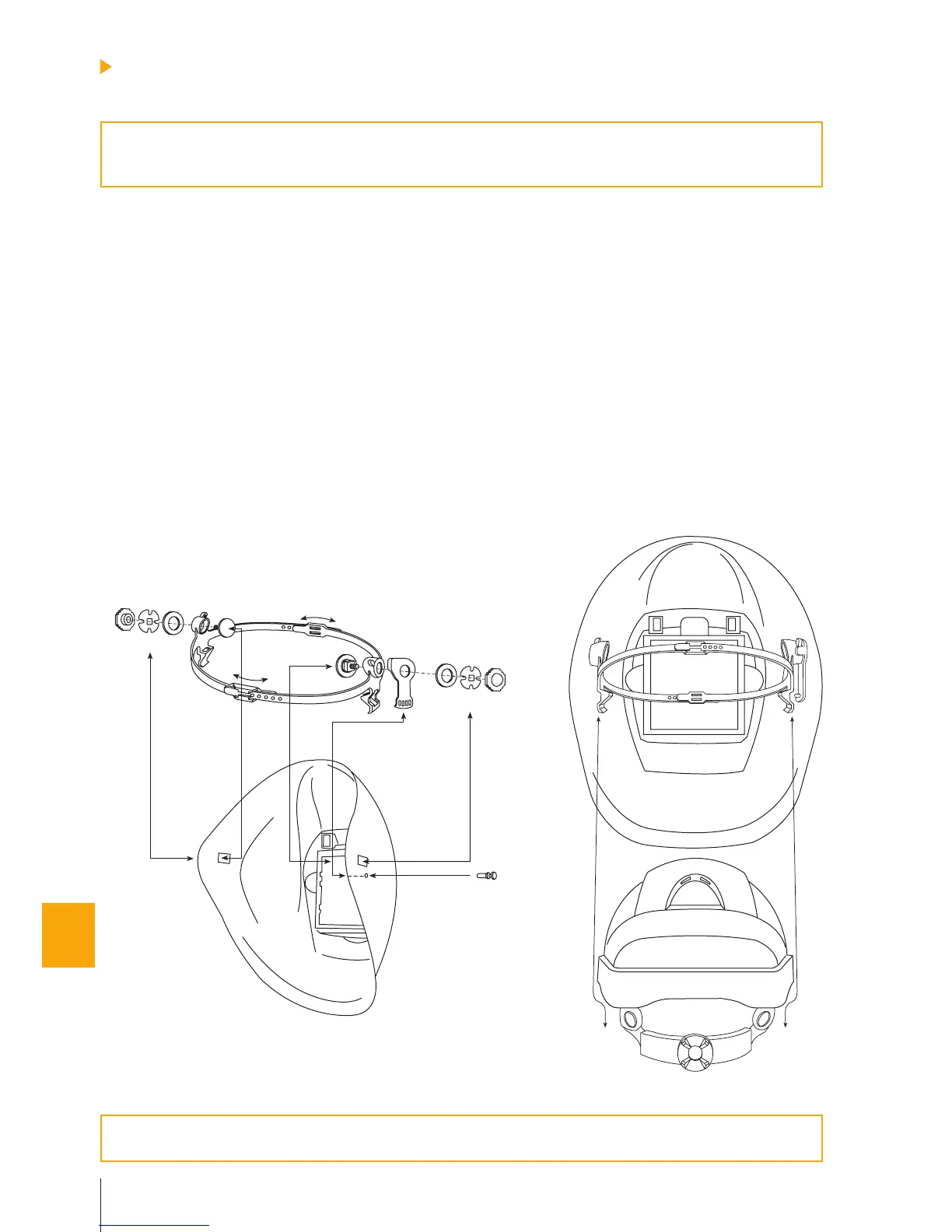

Laita Speedy Loop-panta (E) kypärän kuoreen (F) kuten kuvassa 1 ja paina ruuvit (A) kypärän
kuoressa olevien suorakaiteenmuotoisten aukkojen läpi.
Laita kallistuksen säätöosa (B) oikealle puolelle Speedy Loop-pannan (E) ja kypärän kuoren (F)
väliin. Varmista, että pieni tappi on kiinnitetty yhteen neljästä kallistuksen säätöosassa olevista
rei’istä. Valitse sinulle sopiva reikä.
Kiristä ruuvien (A) mutterit (D) ja tiivisteet (C1, C2).
Aseta kypärä ja Speedy Loop-panta suojakypärän yläpuolelle kuten kuvassa 2. Molemmilta
puolilta kuuluva ”klik” lukitsee ne paikoilleen. Säädä Speedy Loop-pannan kokoa/halkaisijaa
kypärään sopivaksi tarpeen mukaan. Säädä kasvojen etäisyys kypärästä sopivaksi pidentämällä/
lyhentämällä Speedy Loop-pannan etu- ja takaosia koordinoidusti sopivan asennon löytämiseksi.
Suojakypärän (G) pääkehikkoa voi säätää sopivaksi kääntämällä takana olevaa säätöpyörää (H).
Paina pyörää ja pidä se alaspainettuna kääntäessäsi sitä. Kun olet säätänyt kehikoan sopivan
kokoiseksi, vapauta säätöpyörä, jolloin se lukkiutuu haluttuun asentoon.
Pääkehikko on varustettu vaihdettavalla hikinauhalla. Hikinauhoja voit tilata ottamalla
yhteyttä paikalliseen jälleenmyyjääsi.
Kuva 2.
1.
2.
3.
4.
5.
6.
