A
A
C
C
B
D
X
E
F
Z
Z
Y
A sisak megfelelő tömítése és a biztonsági szab-
ványok követelményeinek kiegészítése érdekéven
a BH3 AIR típust egy pár további alátéttel kell el-
látni. Ezek az alátétek a külső vezérlés keretének
két felső-belső peckéhez vannak rögzítve.

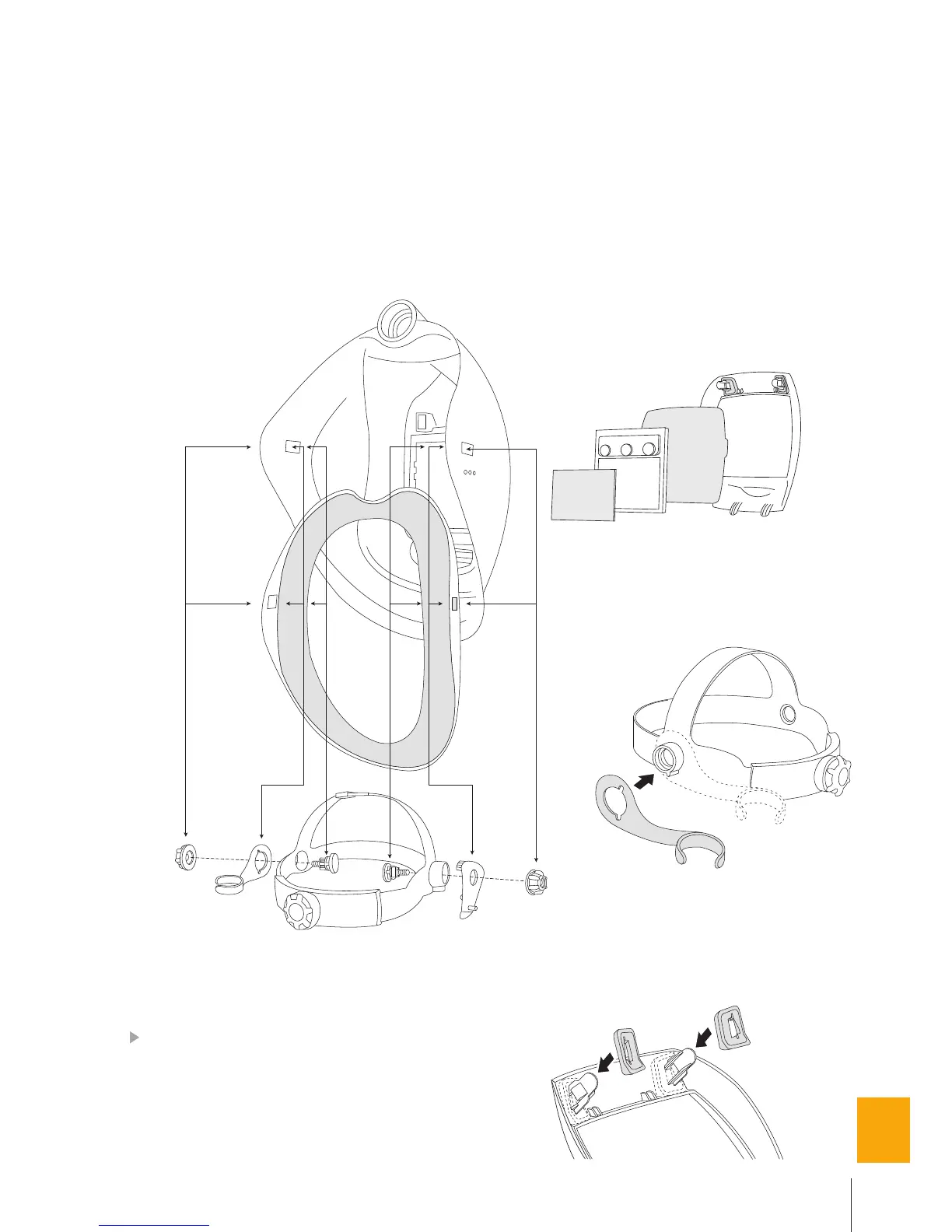

1. ábra
2. ábra
ALÁTÉTEK SZERELÉSE
A BH3 AIR sisak szerelése hasonló A BH3 SISAK ÉS A FEJPÁNT SZERELÉSE szakaszban leír-
takhoz. Néhány olyan kiegészítő egységen kívül, amelyeket csak a gyártó szerelhet (légvezeték,
tömlőcsatlakozó és légrács), a BH3 AIR típus tartalmaz egy tömlőtartót (X), egy csúszógyűrűs
tömítést és két alátétet is (Z).
A tömlőtartót az 1. ábrán látható módon a fejpántra (D) kell rögzíteni a fejpánt (D) és az anya (C)
között. A tömlőtartó kialakítása olyan, hogy a fejpánt bármelyik oldalán használható (hogy melyi-
ken kell használni, az a levegőegységtől – Clean-air power unit – függ).
A csúszógyűrűs tömítést megfelelően fel kell felszerelni a BH3 AIR sisakra. A sisakhoz és a
fejpánthoz viszonyított helyzete az 1. ábrán látható, a BH3 AIR sisakhoz, a légvezetékhez és a
tartóhoz viszonyított pontos helyzetének ismertetése a CSÚSZÓGYŰRŰS TÖMÍTÉS CSERÉJE
című részben olvasható.
267
HU
