1.
2.
3.
6.
5.
4.

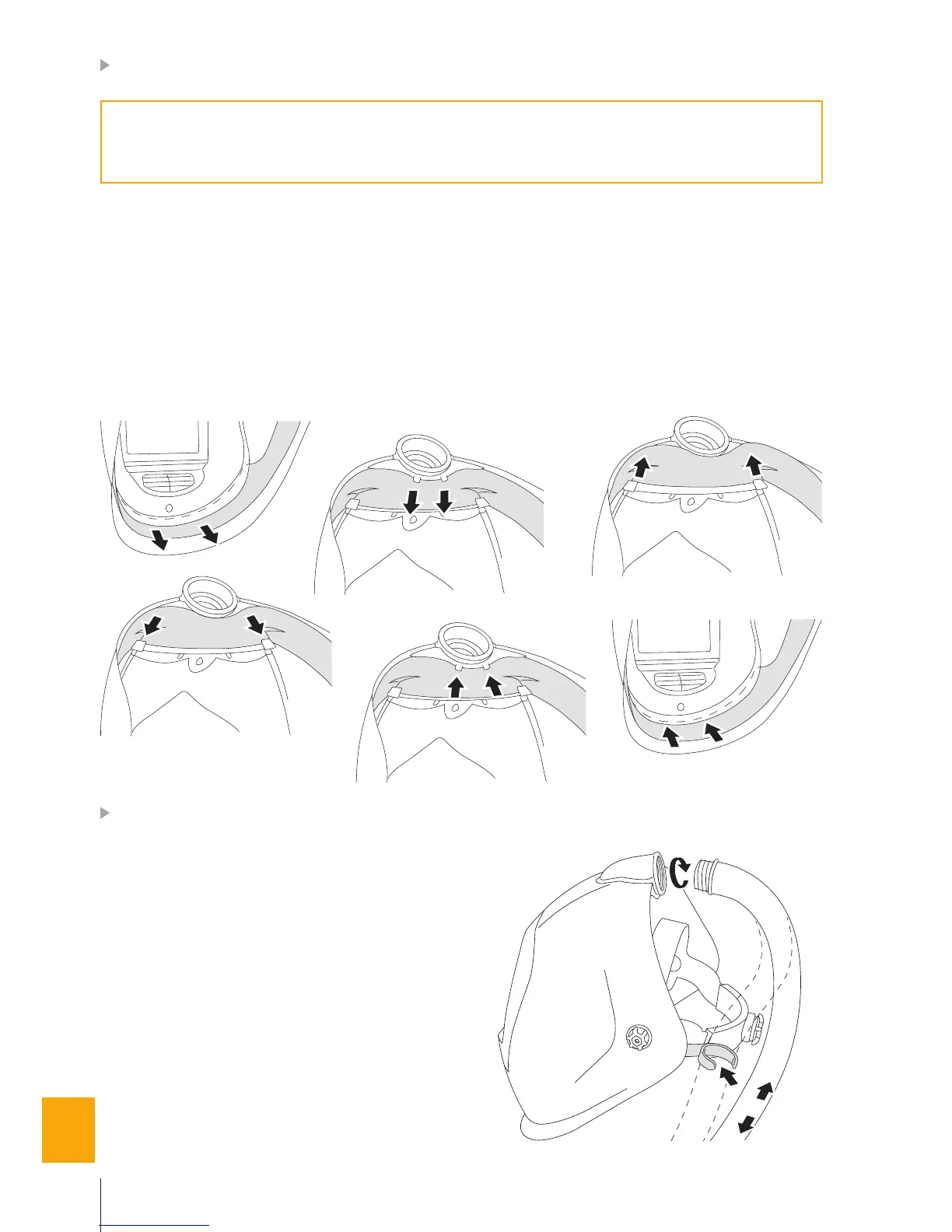

A CSÚSZÓGYŰRŰS TÖMÍTÉS CSERÉJE
A TÖMLŐ SZERELÉSE
A csúszógyűrűs tömítés mindkét változatához (Standard és Flexi) ugyanolyan műanyag
tömítéstartó tartozik, így a csere művelete a kettő esetében azonos. A részletek jobb ér-
zékeltetése érdekében a szerelési rajzokon a csúszógyűrűs tömítés tartója a csúszógyűrű
nélkül látható.
A BH3 TÍPUSÚ SISAK ÉS A FEJPÁNT SZERELÉSE című szakaszban leírtakat fordított sor-
rendben alkalmazva távolítsa el a fejpántot.
A csúszógyűrűs tömítés tartójának alsó részét lefelé húzva oldja ki a tartót a légvezetékből (1.).
Oldja ki a tartót a két külső-felső reteszből (2.).
Húzza ki a tartót a két belső-felső reteszből (3.).
Fogja meg az új csúszógyűrűs tömítést, és tolja be a tömítéstartó belső-felső oldalát a két
felső-belső reteszbe (4.).
Tolja a tömítéstartó külső-felső részét a két külső-felső reteszbe (5.).
Tolja a tömítéstartó alsó részét a sisak és a légvezeték közötti résbe (6.).
Szerelje össze a fejpántot A BH3 TÍPUSÚ SISAK ÉS A FEJPÁNT SZERELÉSE című részben
leírtak szerint.
Csavarja be az ábrán látható módon a tömlőt
(PAPR) a helyére (a tömlő a levegőszolgálta-
tó egység tartozéka). Állítsa be a tömlőnek a
tömlőcsatlakozó és a tömlőtartó közötti hosszát
úgy, ahogy Önnek a legkényelmesebb. Célszerű,
ha ez a hossz 25-30 cm (kifeszítetlen tömlőn
mérve), így ugyanis a felső hurok nem túl hosszú,
és a sisak kényelmesen felemelhető. A tömlőnek
a tömlőcsatlakozó és a Clean air power unit leve-
gőegység közötti hosszát célszerű úgy beállítani,
hogy a tömlő könnyen, megfeszülés nélkül tudja
követni a kezelő hátának mozgását. Ha a tömlő
már a tömlőtartóban van, a tömlőt egyszerűen
a tömlőtartón keresztül felfelé vagy lefelé húzva
állítsa be a tömlő magasságát. A hurok alakjának
finombeállítását a tömlő balra vagy jobbra forga-
tásával tudja elérni.
1.
2.
3.
4.
5.
6.
7.
8.
268
