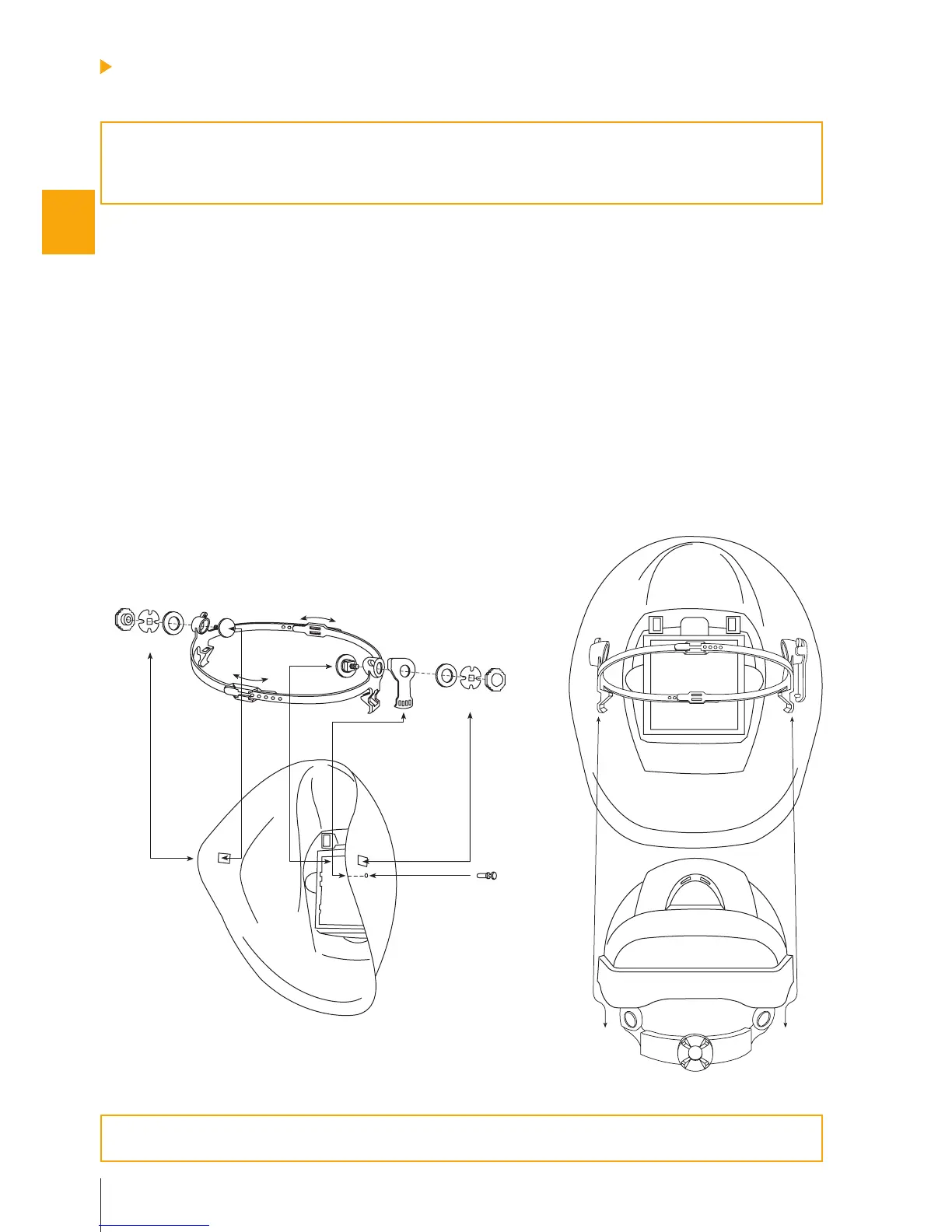

Rysunek 1
A
A
E
C1
C1
C2
C2
D
D
B
F
MOCOWANIE HEŁMU BH3 I HEŁMU PRZECIWUDERZENIOWEGO
/ BH3 HH - wersja hełmu BH3 z zastosowaniem korka bezpieczeństwa /
W przypadku zakupu hełmu do spawania BH3 w połączeniu z hełmem przeciwuderzenio-
wym system mocowania Speedy Loop zastępuje standardową przyłbicę spawacza. Pro-
szę zauważyć, że zarówno otwory w hełmie, jak i śruby, nakrętki oraz podkładki różnią
się od stosowanych w przypadku standardowej przyłbicy.
Włożyć śruby (A) w otwory w systemie mocowania Speedy Loop (E).
Włożyć Speedy Loop (E) do skorupy hełmu (F), jak pokazano na rys. 1, i wepchnąć śruby (A)
przez prostokątne otwory w skorupie hełmu.
Umieścić część regulacji nachylenia (B) po prawej stronie między systemem Speedy loop (E) a
skorupą hełmu (F). Upewnić się, czy mały sworzeń zamocowany jest w jednym z czterech otwo-
rów w części regulacji pochylenia. Wybrać właściwy otwór dla uzyskania maksymalnej wygody.
Dokręcić nakrętki (D) i podkładki (C1, C2) na śrubach (A).
Umieścić hełm wraz z systemem Speedy Loop na hełmie przeciwuderzeniowym, jak pokazano
na rys. 2. Zatrzask po stronie prawej i lewej spowoduje osadzenie w odpowiednim położeniu. W
razie potrzeby ustawić zakres/średnicę Speedy Loop dla uzyskania optymalnego przylegania na
hełmie. Wyregulować odległość między twarzą a hełmem do spawania poprzez skoordynowane
wydłużenie/obniżenie części przedniej i tylnej systemu Speedy Loop w celu odnalezienia położe-
nia zapewniającego największy komfort.
Opaska hełmu ochronnego (G) może być regulowana przez pokręcanie tylnym pokrętłem (H) w
celu dopasowania do określonego rozmiaru głowy.
Nacisnąć pokrętło i przytrzymać podczas
obracania, zwolnić pokrętło po osiągnięciu ustawienia zapewniającego maksymalny komfort,
tak aby opaska zatrzasnęła się w żądanym położeniu.
Przyłbica została wyposażona w wymienny potnik. Zapasowe potniki można zamówić w
najbliższym autoryzowanym punkcie sprzedaży.
Rysunek 2
1.
2.
3.
4.
5.
6.
