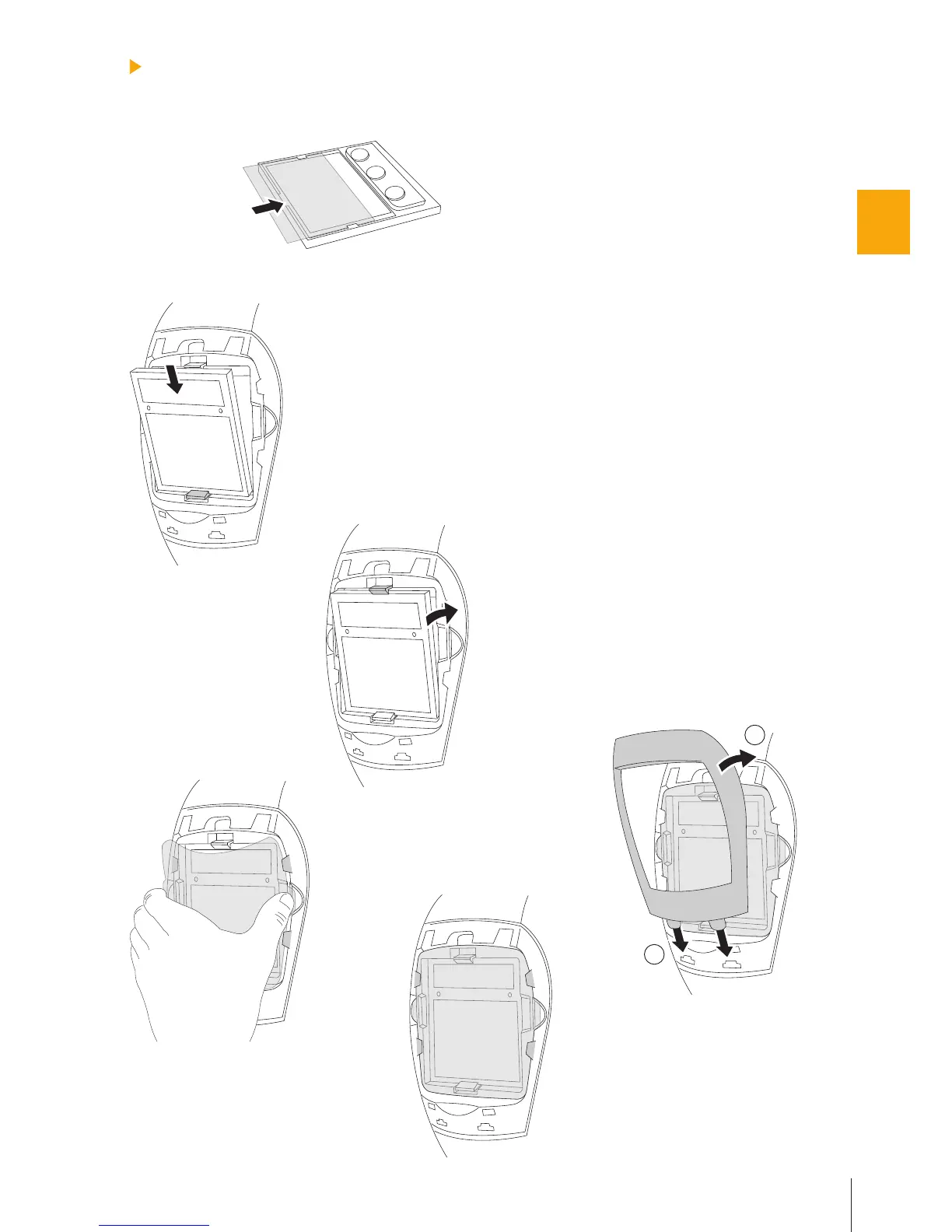

MONTAŻ SAMOPRZYCIEMNIANEGO FILTRU DO SPAWANIA I OSŁONY
/ Grand DS, Power DS /
Wsunąć osłonę wewnętrzną na wewnętrzną
część samoprzyciemnianego filtra do spawania.
Jak pokazano na rys. 1.
Umieścić filtr spawalniczy na przedniej stronie
korpusu w otworze do tego przeznaczonym.
Rozpocząć od włożenia filtra w części dolnej,
tak aby zatrzasnął się w dolnym zacisku (2.a), a
następnie wepchnąć część górną, tak aby zatrza-
snęła się w zacisku (2.b).
Umieścić zewnętrzną osłonę ochronną na
swoim miejscu przy użyciu czterech uchwy-
tów bocznych. Przytrzymać osłonę kciukiem
i palcem środkowym i przemieścić ją na boku
kciuka w szczeliny obydwu bocznych uchwytów.
Wgłębienie w skorupie hełmu zapewnia wyma-
ganą przestrzeń dla umieszczenia kciuka (3.a).
Zgiąć osłonę palcem środkowym i umieścić
ją za pomocą pozostałych palców w obydwu
szczelinach bocznych (3.b).
Zamknąć skorupę hełmu z ramą zewnętrzną.
Włożyć dwa dolne sworznie w otwory skorupy
hełmu umieszczone na samym dole i wepchnąć
część górną ramy w skorupę hełmu, tak aby
dwa górne sworznie zatrzasnęły się w otwo-
rach na sworznie po obu stronach (dwukrotny
zatrzask), jak pokazuje to rys. 4.
1.
2.
3.
4.
