1.
2.b
3.a
2.a
3.b

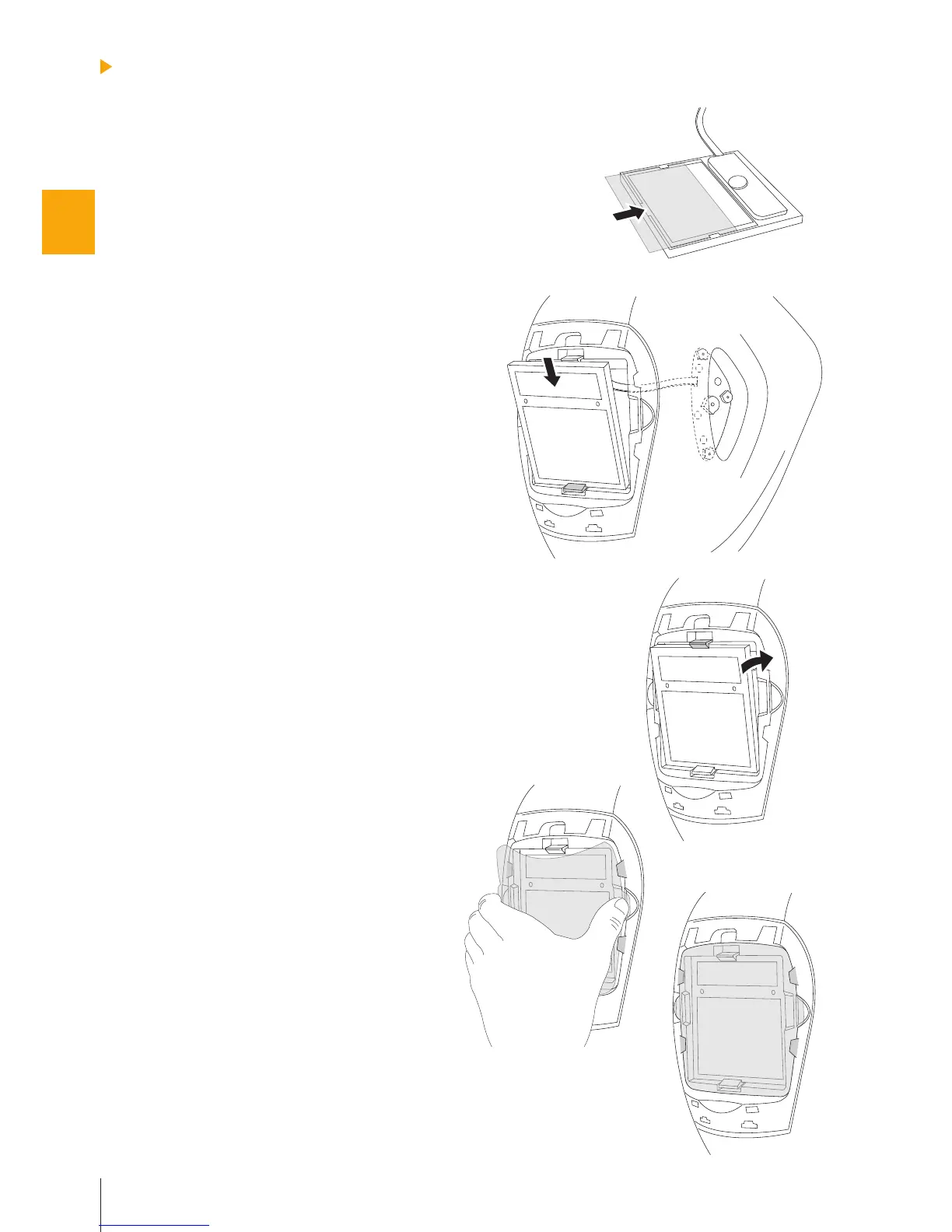

MONTAŻ SAMOPRZYCIEMNIANEGO FILTRU DO SPAWANIA I OSŁONY
/ Grand GDS, Grand ES, Power GDS, Power ES /
Wsunąć osłonę wewnętrzną na wewnętrzną
część samoprzyciemnianego filtra do spawa-
nia. Jak pokazano na rys. 1.
Delikatnie złożyć płytkę obwodu drukowa-
nego regulacji zewnętrznej za filtrem w celu
zapewnienia umieszczenia wewnątrz skorupy
hełmu. Włożyć filtr w jego otwór. Rozpocząć
od włożenia filtra w części dolnej, tak aby
zatrzasnął się w dolnym zacisku (2.a), a
następnie wepchnąć część górną, tak aby
zatrzasnęła się w zacisku (2.b).
Umieścić zewnętrzną osłonę ochronną na
swoim miejscu przy użyciu czterech uchwy-
tów bocznych. Przytrzymać osłonę kciukiem
i palcem środkowym i przemieścić ją na boku
kciuka w szczeliny obydwu bocznych uchwy-
tów. Wgłębienie w skorupie hełmu zapewnia
wymaganą przestrzeń dla umieszczenia
kciuka (3.a). Zgiąć osłonę palcem środkowym
i umieścić ją za pomocą pozostałych palców
w obydwu szczelinach bocznych (3.b).
Zamknąć skorupę hełmu z ramą zewnętrzną.
Włożyć dwa dolne sworznie w otwory skorupy
hełmu umieszczone na samym dole i we-
pchnąć część górną ramy w skorupę hełmu,
tak aby dwa górne sworznie zatrzasnęły się
w otworach na sworznie po obu stronach
(dwukrotny zatrzask), jak pokazuje to rys. 4.
Włożyć środkową część zewnętrznej obu-
dowy kontrolnej do przeznaczonego do tego
otworu na zewnętrznej stronie maski (5.).
Włożyć płytkę obwodu elektrycznego z po-
tencjometrami do środkowej części obudowy
regulacji zewnętrznej (6.).
Naciskając tablicę elektroniczną, wsuń z
zewnątrz 4 pokrętła do potencjometrów.
Uważaj, aby prawidłowo zainstalować pokrętła.
Sprawdź, czy skrajna pozycja znacznika na po-
krętle pokrywa się z nadrukiem na zewnętrznej
obudowie elementów kontrolnych (7.).
Włożyć część zewnętrzną obudowy regulacji
zewnętrznej, tak aby pasowała do części
środkowej obudowy regulacji zewnętrznej (8.).
Umieścić wewnętrzną część obudowy regu-
lacji zewnętrznej w odpowiedni sposób w czę-
ści środkowej obudowy regulacji zewnętrznej
i przymocować czterema śrubami (9.).
1.
2.
3.
4.
5.
6.
7.
8.
9.
40
PL
