W celu zapewnienia odpowiedniego uszczel-
nienia maski i spełnienia norm bezpieczeństwa
BH3 AIR musi być dodatkowo wyposażony
w parę podkładek. Podkładki są dołączone
do dwóch górnych sworzni wewnętrznych ze-
wnętrznej ramy regulacji.

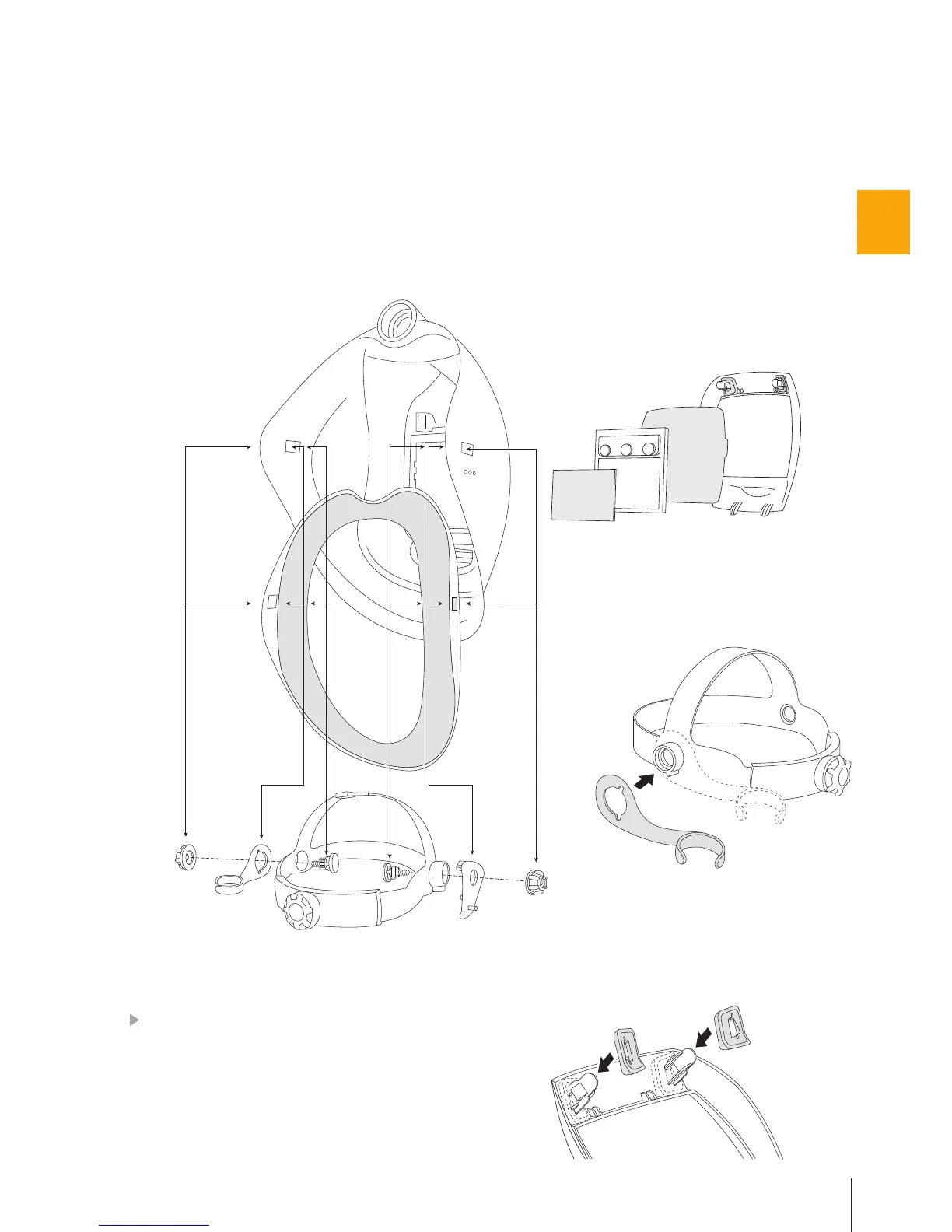

Rysunek 1
Rysunek 2
MONTAŻ PODKŁADEK
Opis zamontowania hełmu BH3 AIR jest podobny do opisu zamieszczonego w sekcji MONTAŻ BH3
I PRZYŁBICY SPAWACZA. Poza tym niektóre dodatkowe włączone części (przewód powietrza,
przewód, łącze i kratka) są montowane wyłącznie przez producenta. Hełm ochronny BH3 AIR
posiada również uchwyt przewodu (X), uszczelkę części przedniej (Y) oraz parę podkładek (Z).
Uchwyt przewodu (X) należy zamocować na opasce (D) między opaską (D) i nakrętką (C), jak
pokazano to na rys. 1. Uchwyt przewodu zaprojektowano w taki sposób, by pozwalał na jego
użycie po obydwu stronach opaski w zależności od rodzaju urządzenia Clean-air power.
Uszczelka części przedniej musi być odpowiednio zamontowana na hełmie BH3 AIR. Jej
położenie względem hełmu i opaski zaprezentowane zostało na rys. 1, zaś dokładne położenie
hełmu BH3 AIR, przewodu powietrza i uchwytu opisano szczegółowo w sekcji WYMIANA USZC-
ZELKI CZĘŚCI PRZEDNIEJ.
