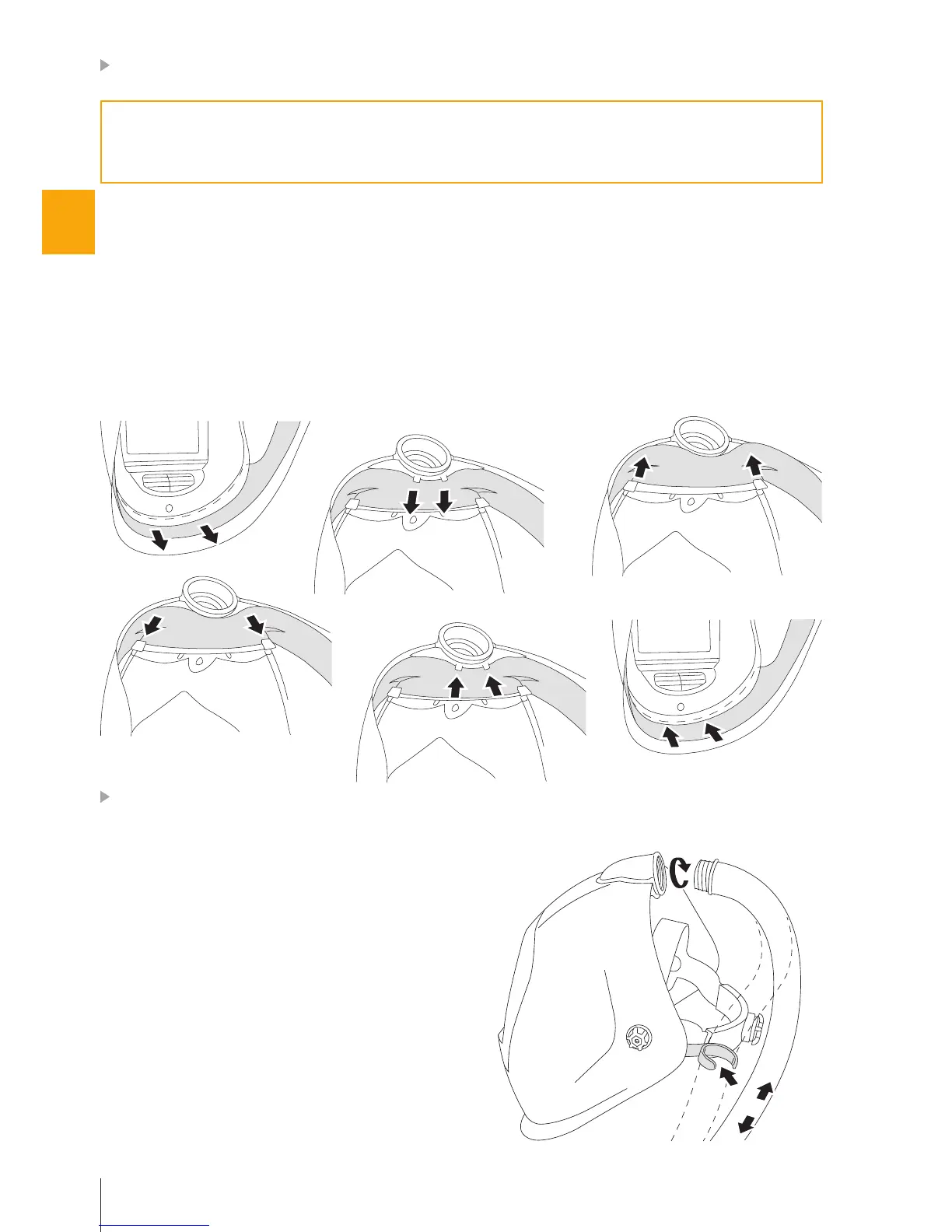

WYMIANA USZCZELKI MASKI
MOCOWANIE PRZEWODU
Obydwie dostępne wersje uszczelki maski (standardowa i flexi) mają identyczny uchwyt
maski wykonany z tworzywa sztucznego, dlatego też procedura wymiany jest taka sama w
obydwu przypadkach. W celu lepszego ukazania szczegółów schematy montażowe poka-
żą uchwyt uszczelki maski bez uszczelki (część tkaninowa).
Zdjąć przyłbicę w kolejności odwrotnej, niż opisano w sekcji HEŁM BH3 I ZESPÓŁ PRZYŁBICY.
Pociągnąć dolną część uchwytu uszczelki maski w celu odłączenia jej od przewodu powietrza (1.).
Zwolnić uchwyt uszczelki maski z dwóch zewnętrznych zatrzasków górnych (2.).
Wyciągnąć uchwyt uszczelki maski z dwóch wewnętrznych zatrzasków górnych (3.).
Pobrać nową uszczelkę maski i wcisnąć wewnętrzną część górną uchwytu uszczelki maski w
dwa górne zaciski wewnętrzne (4.).
Wepchnąć zewnętrzną część górną uchwytu uszczelki maski w dwa zewnętrzne zaciski górne
(5.).
Włożyć dolną część uchwytu uszczelki maski ochronnej w szczelinę między hełmem a prze-
wodem powietrza (6.).
Zamocować przyłbicę zgodnie z opisem w sekcji MONTAŻ HEŁMU BH3 I PRZYŁBICY.
Przykręcić przewód PAPR (przewód jest dostar-
czany wraz z zestawem Clean-air Power) zgodnie z
opisem na schemacie. Ustawić długość przewodu
między króćcem przewodu a uchwytem przewodu,
tak aby uzyskać maksymalny komfort stosowania.
Zalecamy ustawienie ww. długości w granicach
25-30 cm przewodu nierozciągniętego, tak aby pętla
górna nie była zbyt długa, gdyż długość powinna
pozwalać na komfortowe podnoszenie hełmu.
Zaleca się regulację długości przewodu od króćca
przewodu do zestawu Clean-air Power w sposób
pozwalający na swobodne noszenie przewodu -
bez jego rozciągania - za plecami użytkownika. Po
umieszczeniu przewodu w uchwycie na przewód
należy ustawić wysokość przewodu poprzez
przeciągnięcie przewodu przez uchwyt do góry i w
dół. Wyregulowanie kształtu pętli można uzyskać
poprzez obracanie przewodu w prawo lub w lewo.
