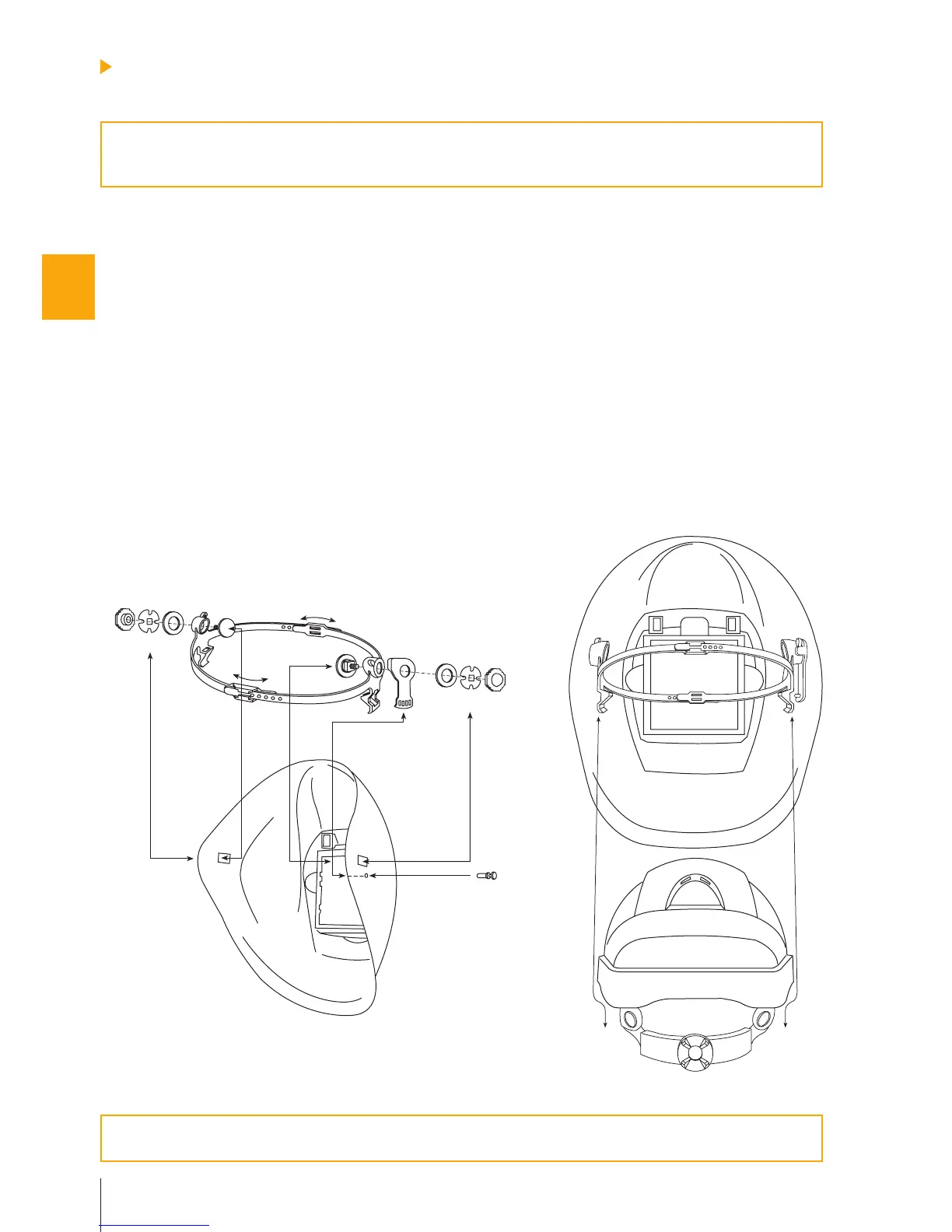

Obrázek 1
A
A
E
C1
C1
C2
C2
D
D
B
F
MONTÁŽ KUKLY A OCHRANNÉ PŘILBY BH3
/ BH3 HH - varianta kukly BH3 s ochrannou přilbou /
Pokud jste si zakoupili svářečskou kuklu BH3 v kombinaci s ochrannou přilbou, máte mís-
to standardní náhlavní spony rychlosponu Speedy Loop. Mějte prosím na paměti, že otvo-
ry v kukle, stejně jako šrouby, matice i podložky, jsou jiné než u standardní náhlavní spony.
Prostrčte šrouby (A) otvory v rychlosponě Speedy Loop (E).
Zasuňte rychlosponu Speedy Loop (E) do skořepiny kukly (F) podle obr. 1 a prostrčte šrouby (A)
skrz čtverhranné otvory ve do skořepině kukly.
Díl pro seřizování sklonu (B) umístěte na pravou stranu mezi rychlosponu Speedy loop (E) a sko-
řepinu kukly (F). Nezapomeňte upevnit malý kolíček v jednom ze čtyř otvorů dílu pro seřizování
sklonu. Zvolte otvor, který vám zajistí maximální pohodlí.
Na šroubech (A) utáhněte matice (D) a podložky (C1, C2).
Kuklu s rychlosponou nasuňte na ochrannou přilbu podle obr. 2. Polohu zajišťují západky na levé
a pravé straně. V případě potřeby seřiďte rozsah resp. průměr rychlospony Speedy Loop, abyste
dosáhli optimálního sevření kukly. Vzdálenost mezi obličejem a svářečskou kuklou seřiďte po-
mocí koordinovaného prodloužení nebo zkrácení přední a zadní části rychlospony Speedy Loop,
abyste nalezli polohu zajišťující maximální pohodlí.
Náhlavní sponu ochranné přilby (G) lze seřídit otáčením zadního kolečka (H) a tím ji upravit pro
jakoukoliv velikost hlavy. Při otáčení držte kolečko stisknuté, po dosažení polohy zajišťující
největší pohodlí je uvolněte; kolečko zapadne v požadované poloze.
Náhlavní spona je opatřena vyměnitelnou potní páskou. Tyto potní pásky jsou k dostání
u vašeho místního prodejce.
Obrázek 2
1.
2.
3.
4.
5.
6.
