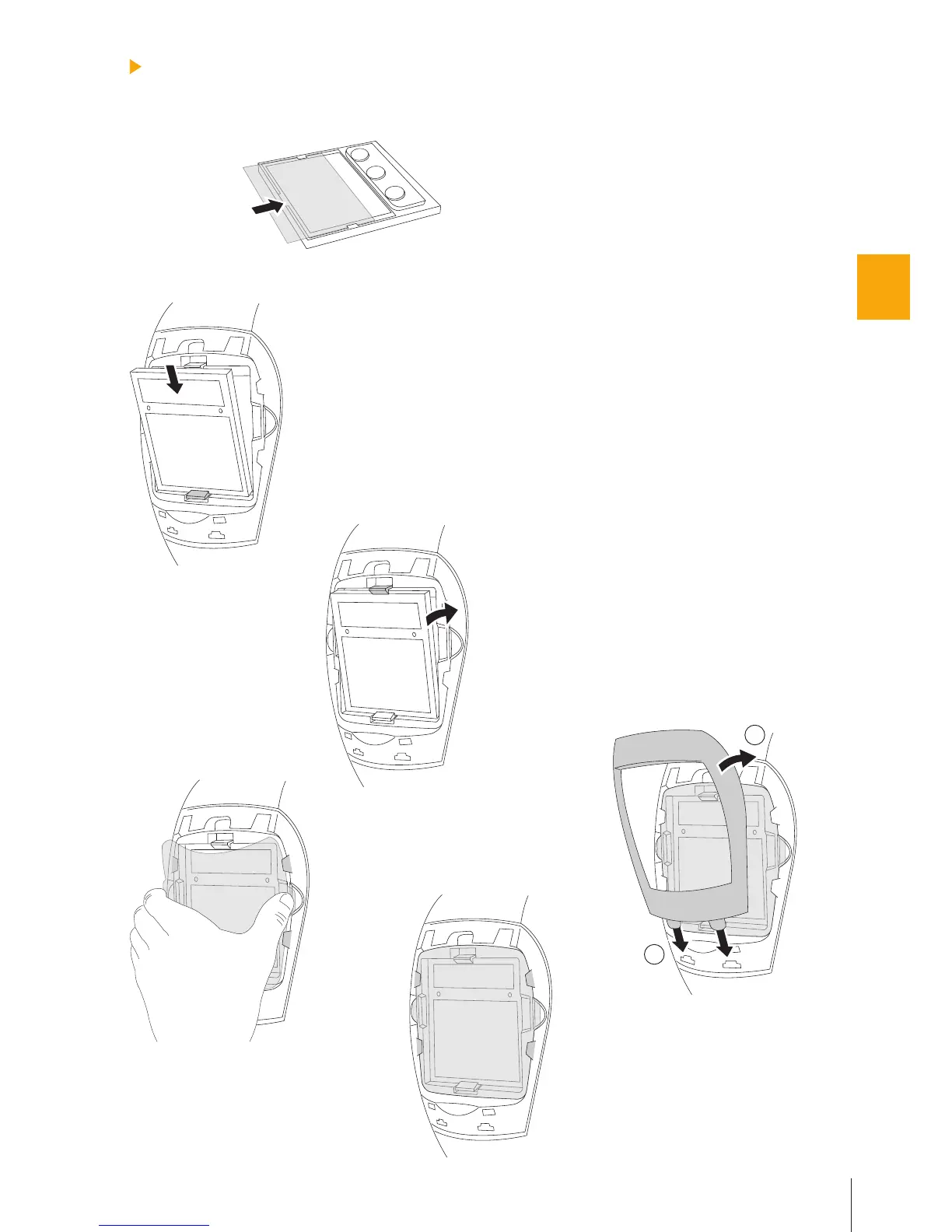

MONTÁŽ SAMOZATMÍVACÍHO SVÁŘEČSKÉHO FILTRU A OCHRAN-
NÝCH CLON / Grand DS, Power DS /
Zasuňte vnitřní ochrannou clonu na vnitřní stra-
nu samozatmívacího svářečského filtru podle
obrázku (1.).
Vložte filtr do otvoru pro filtr z vnější strany
kukly. Nejprve nasaďte filtr na spodní straně
tak, aby zapadl do spodní svorky (2.a); potom
zatlačte na horní stranu tak, aby zacvakla do
horní svorky (2.b)
.
Vložte vnější ochrannou clonu do rámu se
čtyřmi postranními držáky. Podržte ochrannou
clonu palcem a prostředníčkem a na straně pal-
ce ji zasuňte do štěrbin obou bočních držáků.
Prohlubeň ve skořepině kukly poskytuje pro
palec dostatečný prostor (3.a). Prostředníčkem
ohněte ochrannou clonu a pomocí ostatních
prstů ji zasuňte do obou bočních štěrbin (3.b).
Uzavřete skořepinu kukly vnějším rámem.
Zasuňte spodní dva kolíky do nejnižších otvorů
skořepiny kukly a zamáčkněte horní část rámu
do skořepiny kukly tak, aby horní dva kolíky za-
cvakly do příslušných otvorů na obou stranách
(dvě cvaknutí) (4.).
1.
2.
3.
4.
