MONTÁŽ SAMOZATMÍVACÍHO SVÁŘEČSKÉHO FILTRU A OCHRAN-
NÝCH CLON / Grand GDS, Grand ES, Power GDS, Power ES /

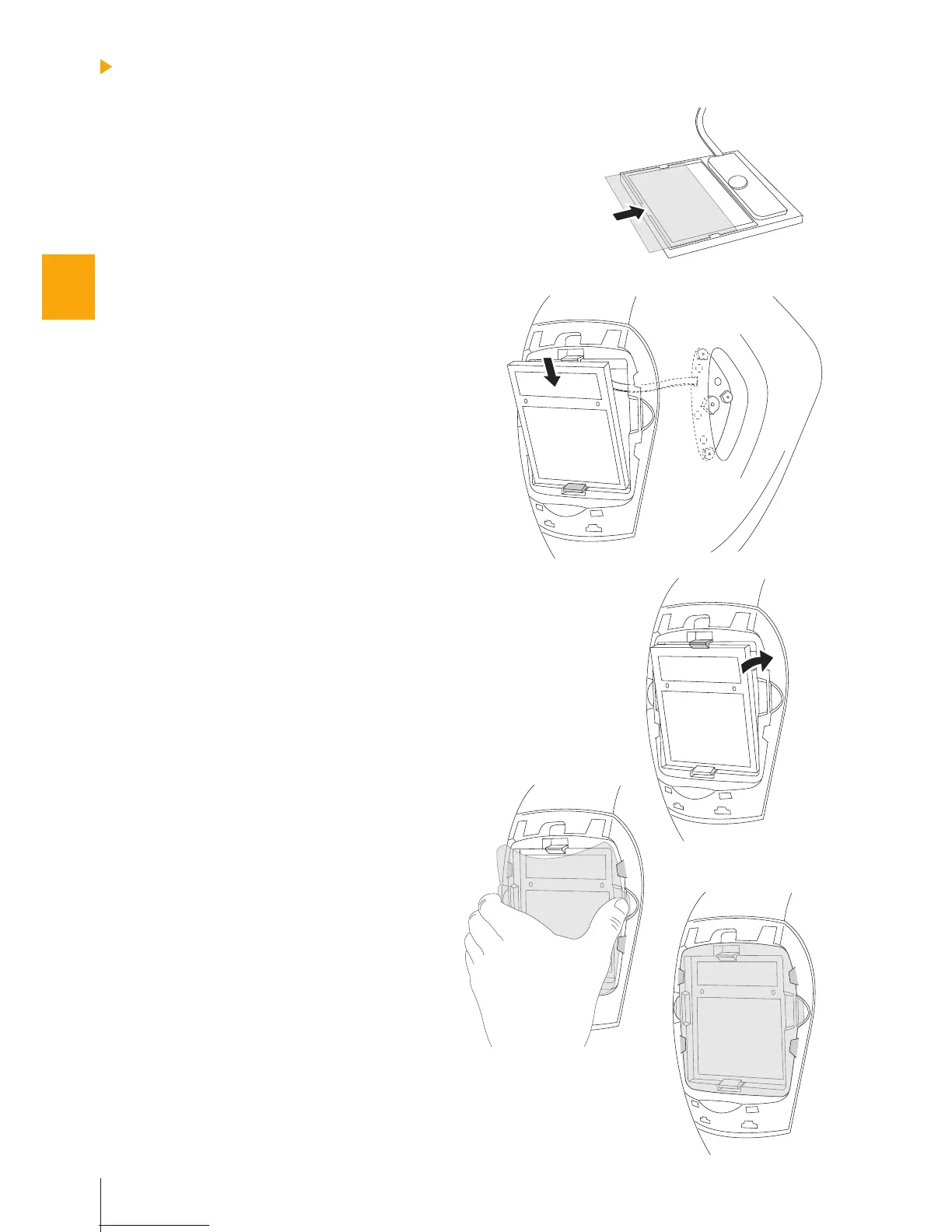

Zasuňte vnitřní ochrannou clonu na vnitřní
stranu samozatmívacího svářečského filtru
podle obrázku (1.).
Desku plošných spojů vnějšího ovládání za fil-
trem jemně ohněte tak, aby zapadla do skoře-
piny kukly, a potom zasuňte filtr do příslušného
otvoru. Nejprve nasaďte filtr na spodní straně
tak, aby zapadl do spodní svorky (2.a); potom
zatlačte na horní stranu tak, aby zacvakla do
horní svorky (2.b) .
Vložte vnější ochrannou clonu do rámu se
čtyřmi postranními držáky. Podržte ochran-
nou clonu palcem a prostředníčkem a na
straně palce ji zasuňte do štěrbin obou boč-
ních držáků. Prohlubeň ve skořepině kukly
poskytuje pro palec dostatečný prostor (3.a).
Prostředníčkem ohněte ochrannou clonu a
pomocí ostatních prstů ji zasuňte do obou
bočních štěrbin (3.b).
Uzavřete skořepinu kukly vnějším rámem.
Zasuňte spodní dva kolíky do nejnižších otvo-
rů skořepiny kukly a zamáčkněte horní část
rámu do skořepiny kukly tak, aby horní dva
kolíky zacvakly do příslušných otvorů na obou
stranách (dvě cvaknutí) (4.).
Vložte prostřední část vnějšího kontrolního
krytu do připraveného otvoru na vnější straně
kukly (5.).
Zasuňte desku elektronických spojů s po-
tenciometry do střední části krytu vnějšího
ovládání (6.).
Při zatlačování elektronického panelu vložte
4 knoflíky do potenciometrů z vnějšku. Dbejte
na to, aby knoflíky byly vsunuty správně.
Zkontrolujte, zda konečná poloha značek na
knoflíku odpovídá potisku na pouzdru externích
ovládacích prvků (7.).
Nasuňte vnější část krytu vnějšího ovládání
tak, aby zapadla na střední část krytu vnějšího
ovládání (8.).
Umístěte vnitřní část krytu vnějšího ovládání
přesně na střední část krytu vnějšího ovládání
a připevněte ji čtyřmi šrouby (9.).
