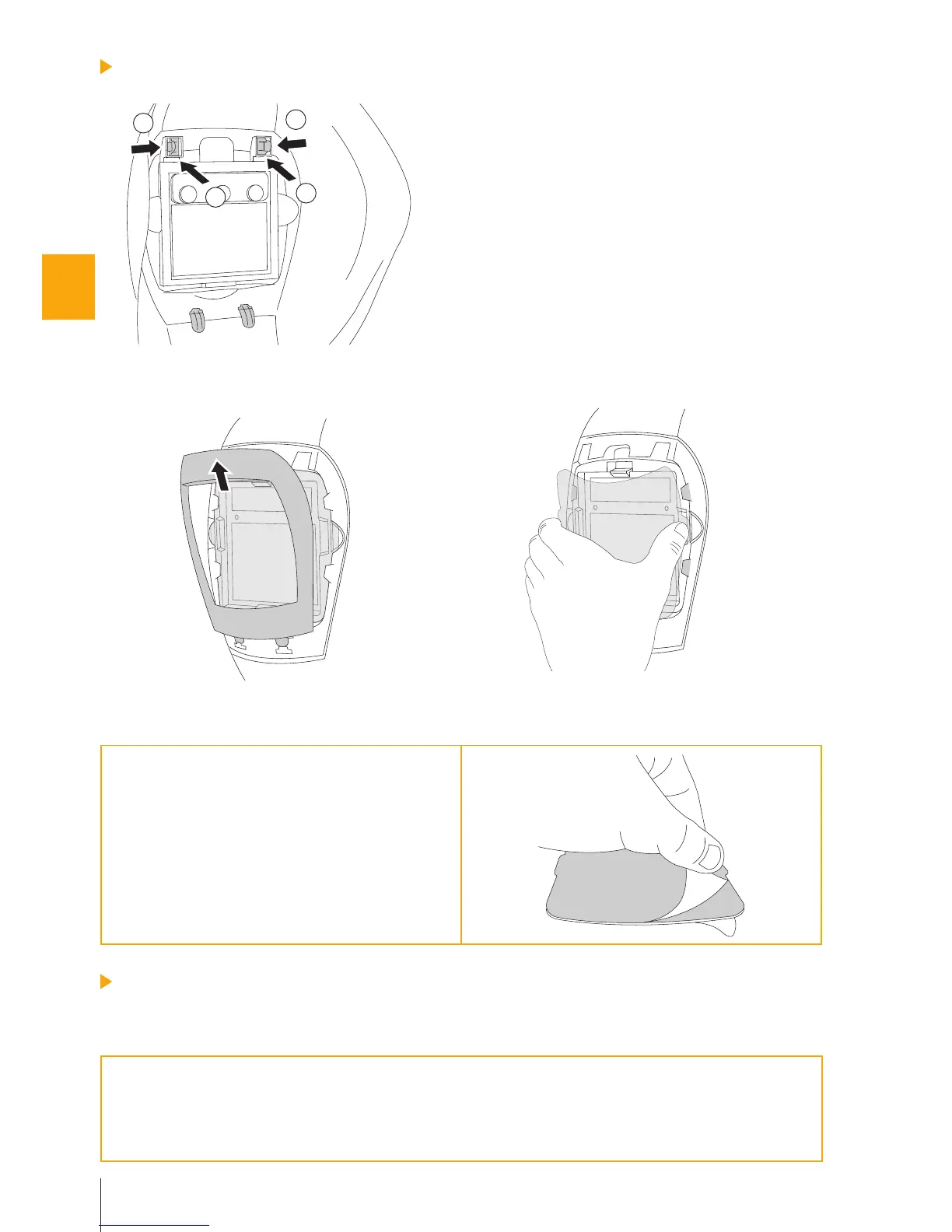

VÝMĚNA OCHRANNÉ DESTIČKY
Sejměte vnější rám. Z vnitřní strany skořepiny
kukly smáčkněte oba kolíky k sobě, uvolněte
rám, mírně jej vytlačte ven (1.a) a potom jej poo-
točte, aby se uvolnily spodní dva kolíky (1.b).
Uchopte palcem a prostředníčkem ochrannou
clonu na bočních výběžcích u důlků v kukle,
které jsou určeny pro prsty, stiskněte tak, aby se
lehce zkřivila a vyvlékla se z držáků (2.).
Vložte novou ochrannou clonu a nasaďte rám
podle popisu z bodů 3 a 4 v předchozí kapitole.
Při montáži kukly a svářečského filtru i při
výměně ochranných clon dbejte na to, aby
všechny části byly pevně na svém místě a
nemohlo tak dojít k vniknutí světla do kuk-
ly. Pokud by existovala nějaká možnost
průchodu světla, opakujte postup až do od-
stranění problému, jinak se kukla nesmí pro
svařování použít. Před vložením nových
ochranných clon vždy sejměte ochranné
vrstvy z obou stran.
MONTÁŽ KUKLY BH3 AIR
/ BH3 AIR - varianta kukly BH3 s integrovaným systémem přívodu vzduchu
pro kombinaci s jednotkou dodávky čistého vzduchu /
Pokud jste si zakoupili kuklu BH3 v kombinaci s integrovaným systémem přívodu vzdu-
chu, je kukla navíc vybavena integrovaným vzduchovodem, hadicovým konektorem a
vzduchovou mřížkou. Firma Balder nenese zodpovědnost za důsledky servisu prová-
děného kýmkoliv jiným než autorizovanou servisní firmou značky Balder. Nedodržení
těchto pokynů může mít za následek neplatnost záruky.
1.
2.
3.
