Pro zajištění potřebného utěsnění kukly a splnění
bezpečnostních požadavků musí být kukla BH3
AIR navíc vybavena dvěma podložkami. Podložky
jsou upevněny do dvou horních vnitřních kolíků
rámu vnějšího.

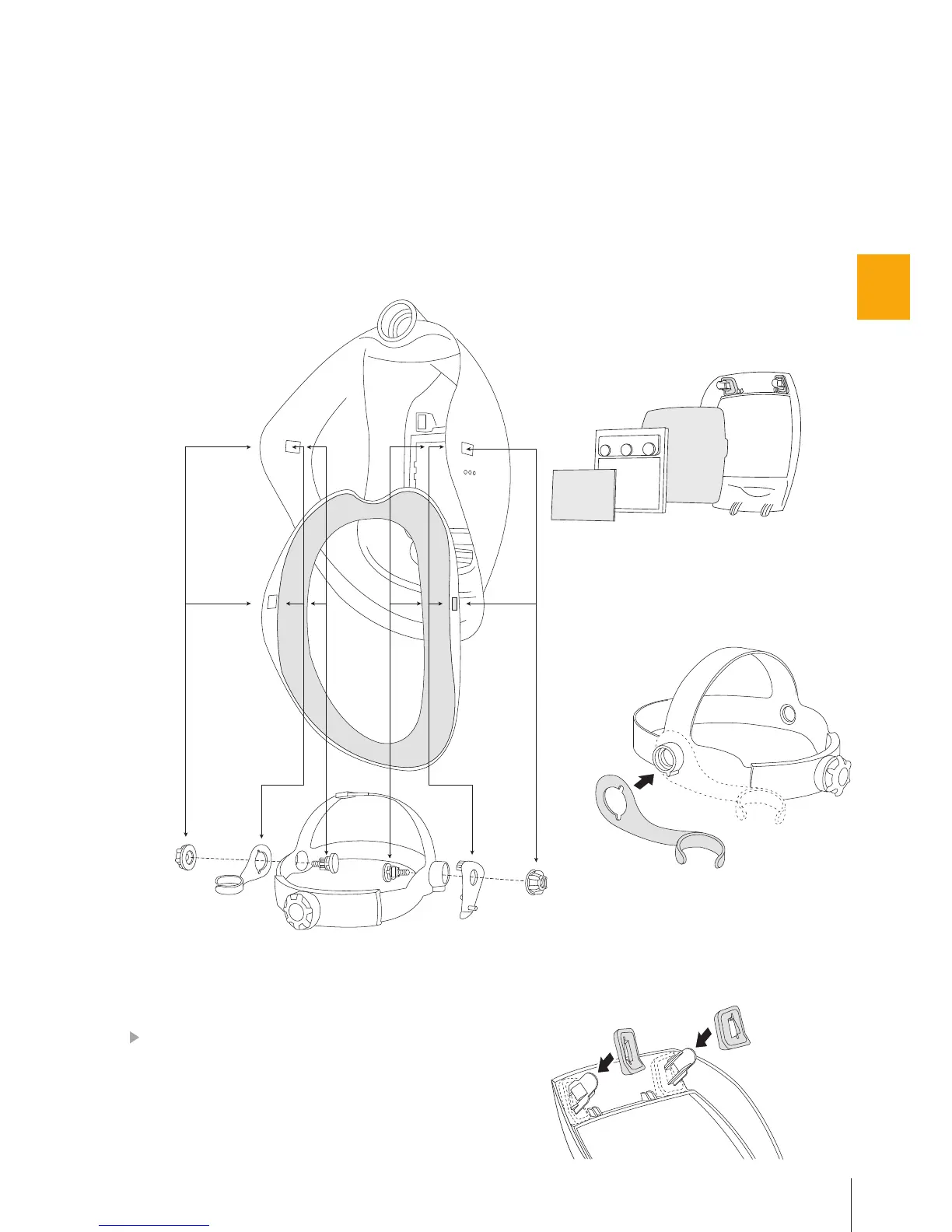

Obrázek 1
Obrázek 2
MONTÁŽ PODLOŽEK
Montáž kukly BH3 AIR je podobná jako u kukly BH3 s náhlavní sponou. Kromě některých
dalších integrovaných částí (vzduchovod, hadicový konektor a vzduchová mřížka), které může
montovat pouze výrobce, má kukla BH3 AIR rovněž držák hadice (X), obličejové těsnění (Y) a
dvě podložky (Z).
Držák hadice (X) se upevní na náhlavní sponu (D) mezi náhlavní sponu (D) a matici (C) podle
obrázku 1. Držák hadice je zkonstruován tak, aby jej bylo možno použít na obou stranách náh-
lavní spony, podle typu jednotky čistého vzduchu.
S kuklou BH3 AIR je třeba správně namontovat i obličejové těsnění. Jeho poloha vůči kukle a
náhlavní sponě je znázorněna na obrázku 1, přesná umístění vůči kukle BH3 AIR, vzduchovodu
a držáku je pak podrobně popsáno v kapitole VÝMĚNA OBLIČEJOVÉHO TĚSNĚNÍ.
