BALDER BH3 - Page 60

1.
2.
3.
6.
5.
4.

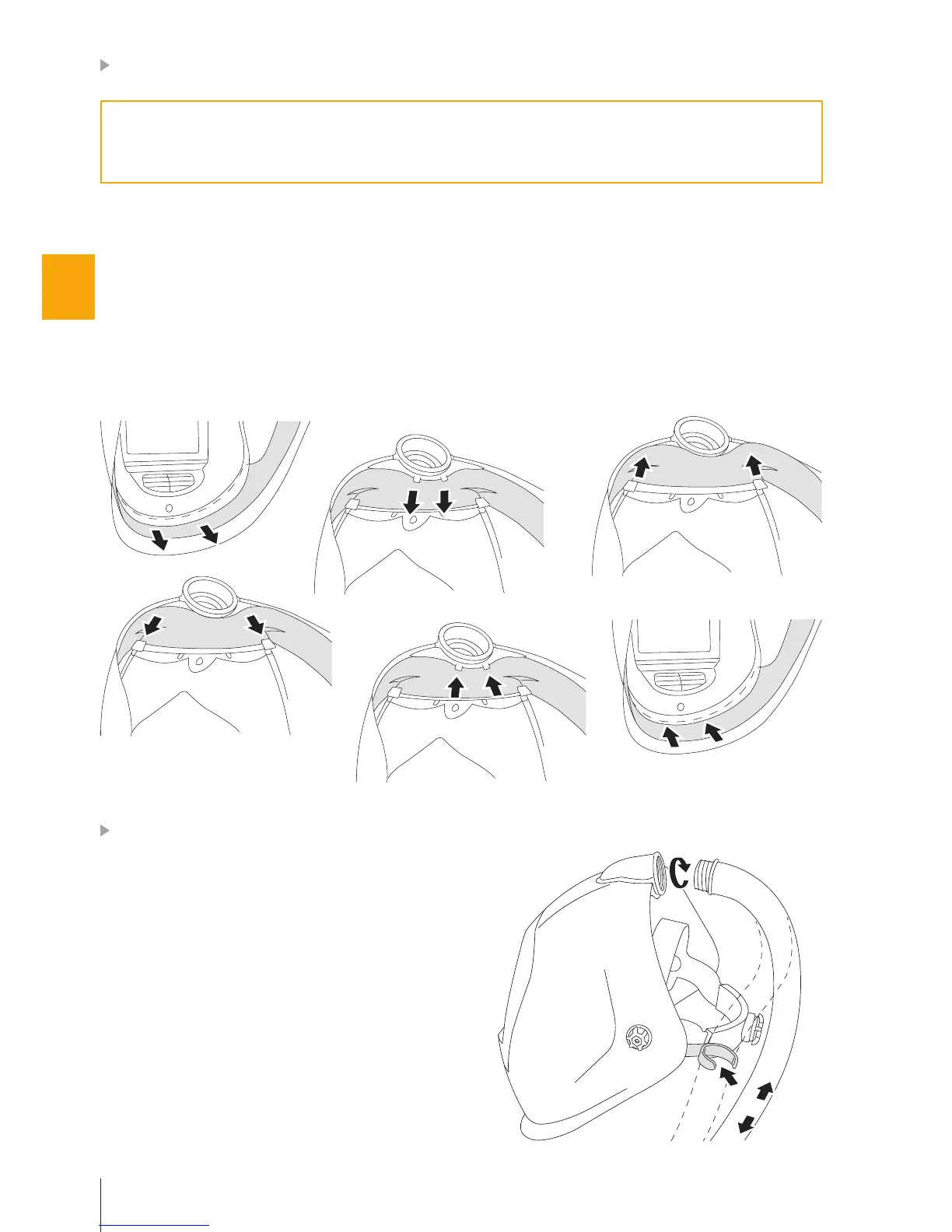

VÝMĚNA OBLIČEJOVÉHO TĚSNĚNÍ
MONTÁŽ HADICE
Obě nabízené varianty obličejového těsnění (Standard a Flexi) mají naprosto stejný plasto-
vý držák, takže postup výměny je pro oba typy obličejového těsnění stejný. Pro lepší zná-
zornění detailů zobrazují schémata montáže držák obličejového těsnění bez obličejového
těsnění (tj. textilní části).
Vyjměte náhlavní sponu postupem popsaným v kapitole MONTÁŽ KUKLY A NÁHLAVNÍ SPO-
NY BH3 v opačném pořadí.
Stáhněte spodní část držáku obličejového těsnění, abyste jej uvolnili ze vzduchovodu (1.).
Uvolněte držák obličejového těsnění z obou vnějších horních západek (2.).
Vytáhněte držák obličejového těsnění z obou vnitřních horních západek (3.).
Vezměte nové obličejové těsnění a zamáčkněte vnitřní horní stranu držáku obličejového těs-
nění do obou vnitřních horních západek (4.).
Zamáčkněte vnější horní část držáku obličejového těsnění do obou vnějších horních západek (5.).
Zasuňte spodní část držáku obličejového těsnění do mezery mezi kuklou a vzduchovodem (6.).
Náhlavní sponu smontujte postupem popsaným v kapitole MONTÁŽ KUKLY A NÁHLAVNÍ
SPONY BH3.
Zašroubujte hadici PAPR (dodávanou společně s
jednotkou čistého vzduchu) podle obrázku. Délku
hadice mezi konektorem hadice a držákem hadi-
ce upravte tak, abyste získali co největší pohodlí.
Doporučená délka je cca 25-30 cm bez napnutí
hadice, aby horní smyčka nebyla příliš dlouhá,
protože délka hadice musí umožnit pohodlné
zvednutí kukly. Délku hadice mezi konektorem a
jednotkou dodávky čistého vzduchu se doporu-
čuje upravit tak, aby hadice volně visela na zá-
dech uživatele bez napnutí. Po umístění hadice
do držáku upravte výšku hadice tak, že ji prostě
posunete v držáku nahoru nebo dolů. Jemné
úpravy tvaru smyčky lze dosáhnout pootočením
hadice doleva nebo doprava.
1.
2.
3.
4.
5.
6.
7.
8.
