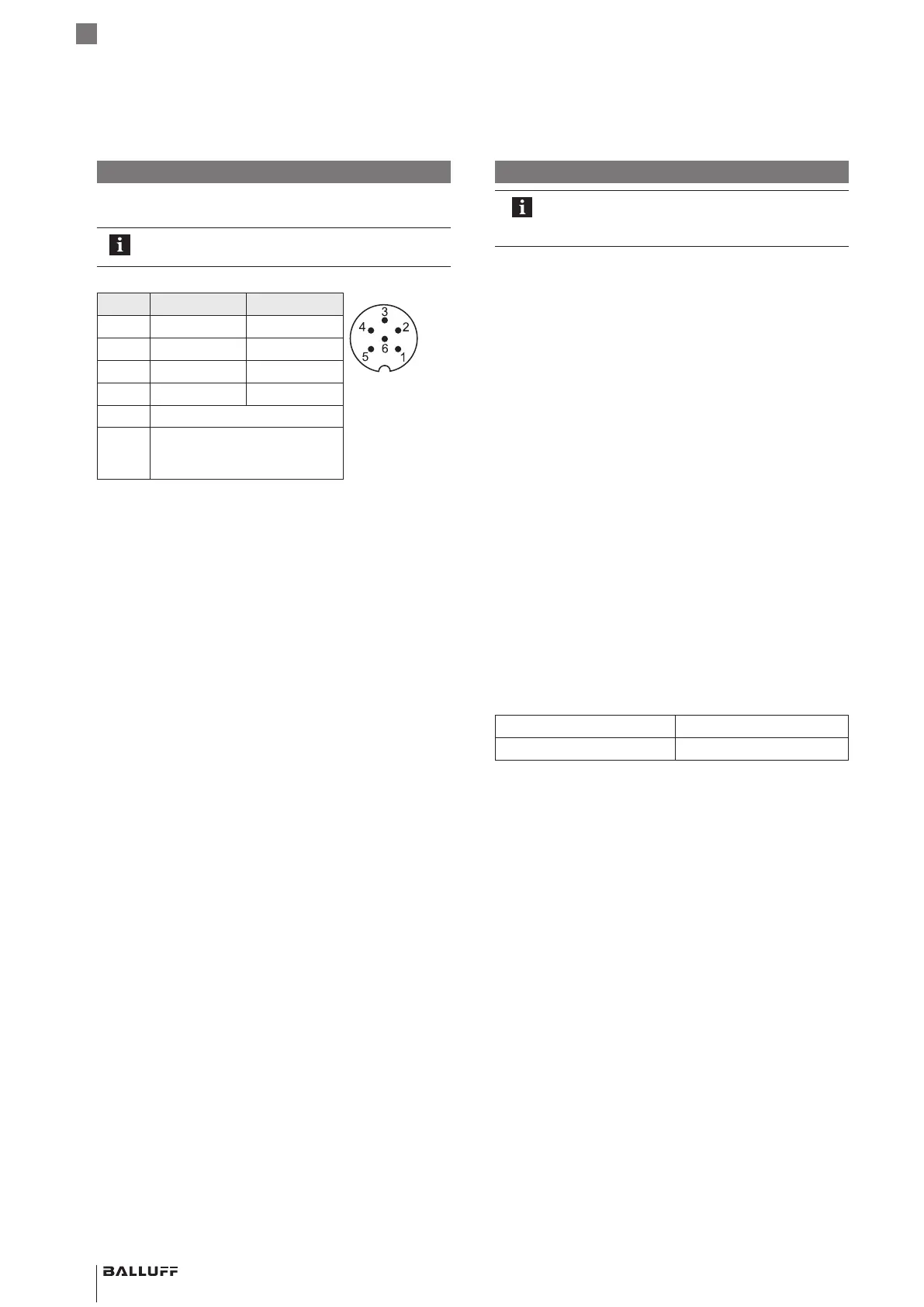

Page #10 background imageLoading...
Page #10 background image
3 français
BTL B/ZNC_ 00- _ _ _ _ -C15A _ _ _0-000S35
Système de mesure de position magnétostrictif – forme à tige
954925_AA ∙ FR ∙ E22; Sous réserve de modifications.
Raccordement électrique
Le raccordement électrique s’effectue au moyen d’un
connecteur.
Observer les informations concernant le blindage
et la pose des câbles.
Broche C15AA/A1… C15AE/A5…
Affectation des
brochesS35
(vue de dessus
sur le
connecteur du
BTL)
1 Sortie1 Sortie
2 0V (sortie1) 0 V
3 Sortie2 libre
1)
4 0V (sortie2) libre
1)
5 10…30V
6 GND
2)
1)
Les conducteurs libres peuvent être reliés côté commande avec GND,
mais pas avec le blindage.
2)
Potentiel de référence pour tension d’alimentation et GND CEM
Blindage et pose des câbles
Mise à la terre définie!
Le BTL et l’armoire électrique doivent être reliés
au même potentiel de mise à la terre.
Blindage
Afin de garantir la compatibilité électromagnétique (CEM),
les consignes suivantes doivent être respectées:
Relier le BTL et l’automate avec un câble blindé.
Blindage: tresse de fils de cuivre, couverture minimum
85%.
Relier à plat le blindage du connecteur au boîtier de
connecteur.
Champs magnétiques
Le système de mesure de position est un système
magnétostrictif. Veiller à ce que le BTL et le vérin de
réception se trouvent à une distance suffisante de champs
magnétiques externes de forte intensité.
Pose des câbles
Poser tous les câbles entre le BTL, la commande et
l’alimentation électrique de manière à éviter les tractions.
Pour éviter les interférences électromagnétiques, veiller à
ce que les câbles conducteurs de courant fort et les
câbles avec des signaux de tension à haute fréquence (p.
ex. des convertisseurs de fréquence) soient suffisamment
éloignés.
Longueur de câble
BTL …-C15AA/A1… max. 30 m
1)
BTL …-C15AE/A5… max. 100 m
1)
1)
Condition préalable: la structure, le blindage et le câblage excluent toute
influence de champs perturbateurs externes.
