1 deutsch
BTL PF _ 400- _ _ _ _ -C15A _ _ _ _ -000S35
Magnetostriktives Positionsmesssystem – Bauform Profil
Mit dem CE-Zeichen bestätigen wir,
dassunsere Produkte den Anforderungen
deraktuellen EU-Richtlinie entsprechen.
Zu dieser Anleitung
Diese Anleitung stellt alle benötigten Informationen bereit
für den Einbau und Anschluss des magnetostriktiven
Positionsmesssystems BTL mit analoger Strom- und
Spannungsschnittstelle.
Sie gilt für folgende Typen:
– BTL PF _ 400- _ _ _ _ -C15A _ _ _ _ -000S35
Bestimmungsgemäße Verwendung
Das magnetostriktive Positionsmesssystem BTL bildet
zusammen mit einer Maschinensteuerung (z.B. SPS) ein
Wegmesssystem. Es wird zu seiner Verwendung in eine
Maschine oder Anlage eingebaut und ist für den Einsatz im
Industriebereich vorgesehen.
Die einwandfreie Funktion gemäß den Angaben in den
technischen Daten wird nur dann zugesichert, wenn das
Produkt ausschließlich wie in der Betriebsanleitung und
den mitgeltenden Dokumenten beschrieben sowie unter
Einhaltung der technischen Spezifikationen und Anforde-
rungen und nur mit geeignetem Original Balluff Zubehör
verwendet wird.
Andernfalls liegt eine nichtbestimmungsgemäße Verwen-
dung vor. Diese ist nicht zulässig und führt zum Verlust von
Gewährleistungs- und Haftungsansprüchen gegenüber
dem Hersteller.
Vernünftigerweise vorhersehbare Fehlanwendung
Das Produkt ist für folgende Anwendungen und Bereiche
nicht bestimmt und darf dort nicht eingesetzt werden:
– in sicherheitsgerichteten Anwendungen, in denen die
Personensicherheit von der Gerätefunktion abhängt
– in explosionsgefährdeten Bereichen
– im Lebensmittelbereich
Mitgeltende Dokumente
Eine ausführliche Betriebsanleitung und weitere Informatio-
nen zu diesem Produkt finden Sie unter www.balluff.com
auf der Produktseite.
Sicherheitshinweise
Tätigkeiten wie Einbau, Anschluss und Inbetriebnahme
dürfen nur durch geschulte Fachkräfte erfolgen.
Eine geschulte Fachkraft ist, wer aufgrund seiner fachli-
chen Ausbildung, seiner Kenntnisse und Erfahrungen
sowie seiner Kenntnisse der einschlägigen Bestimmungen
die ihm übertragenen Arbeiten beurteilen, mögliche Gefah-
ren erkennen und geeignete Sicherheitsmaßnahmen treffen
kann.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Produkts keine Gefahren für
Personen und Sachen entstehen können.
Das Produkt darf nicht geöffnet, umgebaut oder verändert
werden. Bei Defekten und nichtbehebbaren Störungen des
Prokukts ist dieses außer Betrieb zu nehmen und gegen
unbefugte Benutzung zu sichern.

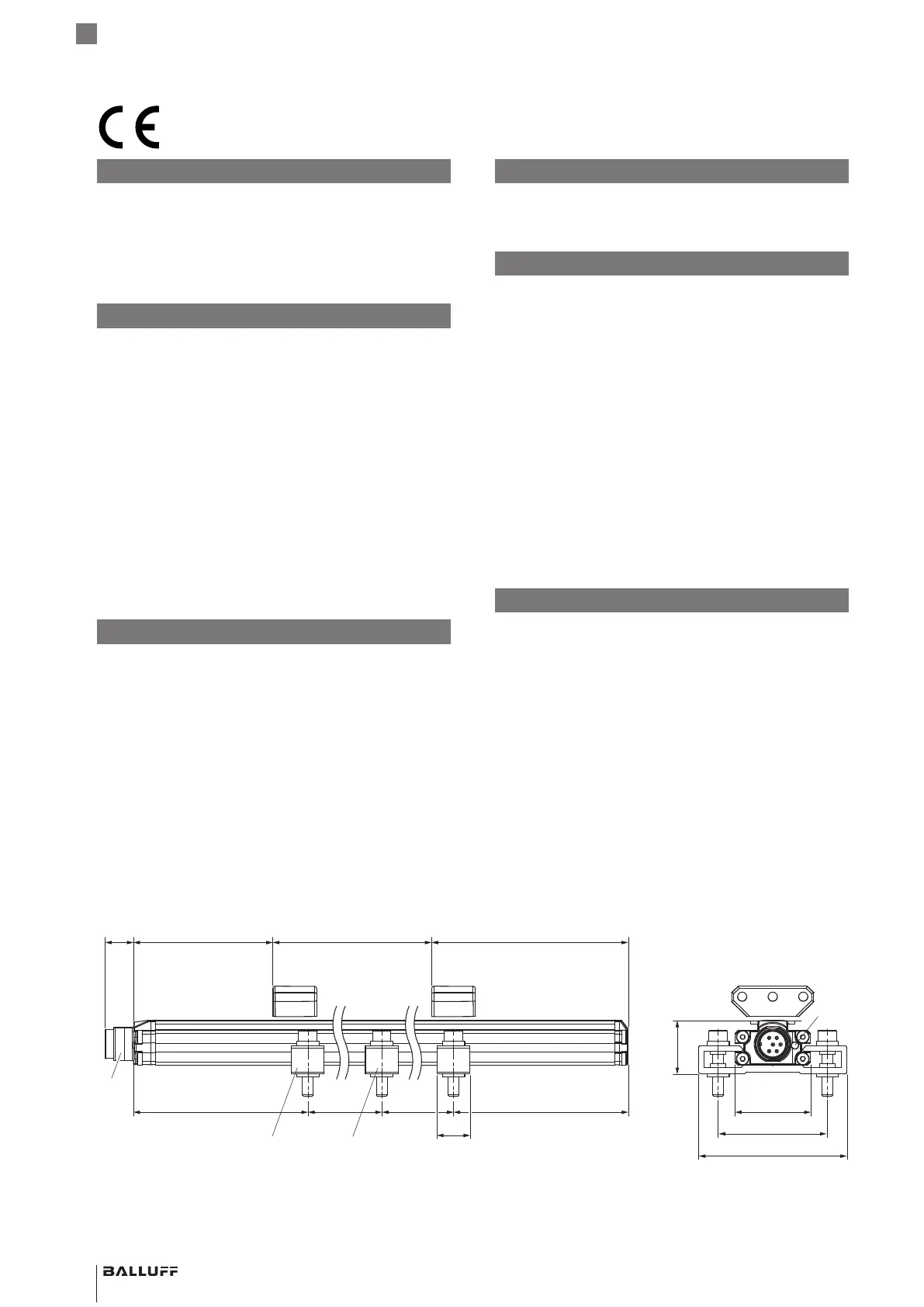

Abmessungen und Funktion
Zur Positionsbestimmung eines Anlagenbauteils wird ein
Positionsgeber mit dem Bauteil verbunden. Zusammen
werden sie entlang eines Wellenleiters bewegt, der sich
innerhalb des BTL befindet.
LED
15
50
68
13
M16
~80 ~80~250 34.8
24.8
~250
70
2)
67
2)
1)
nicht im Lieferumfang enthalten
2)
nicht nutzbarer Bereich
3)
nur bei BTL PF1400-… im Lieferumfang enthalten
Befestigungsklammern
3)
mit Isolierbuchsen
und Zylinderkopfschrauben ISO4762M5x25,
max. Anzugsdrehmoment 2Nm
Positionsgeber
BTL5-A-3800-2
1)
Messlänge
Nullpunkt Endpunkt
