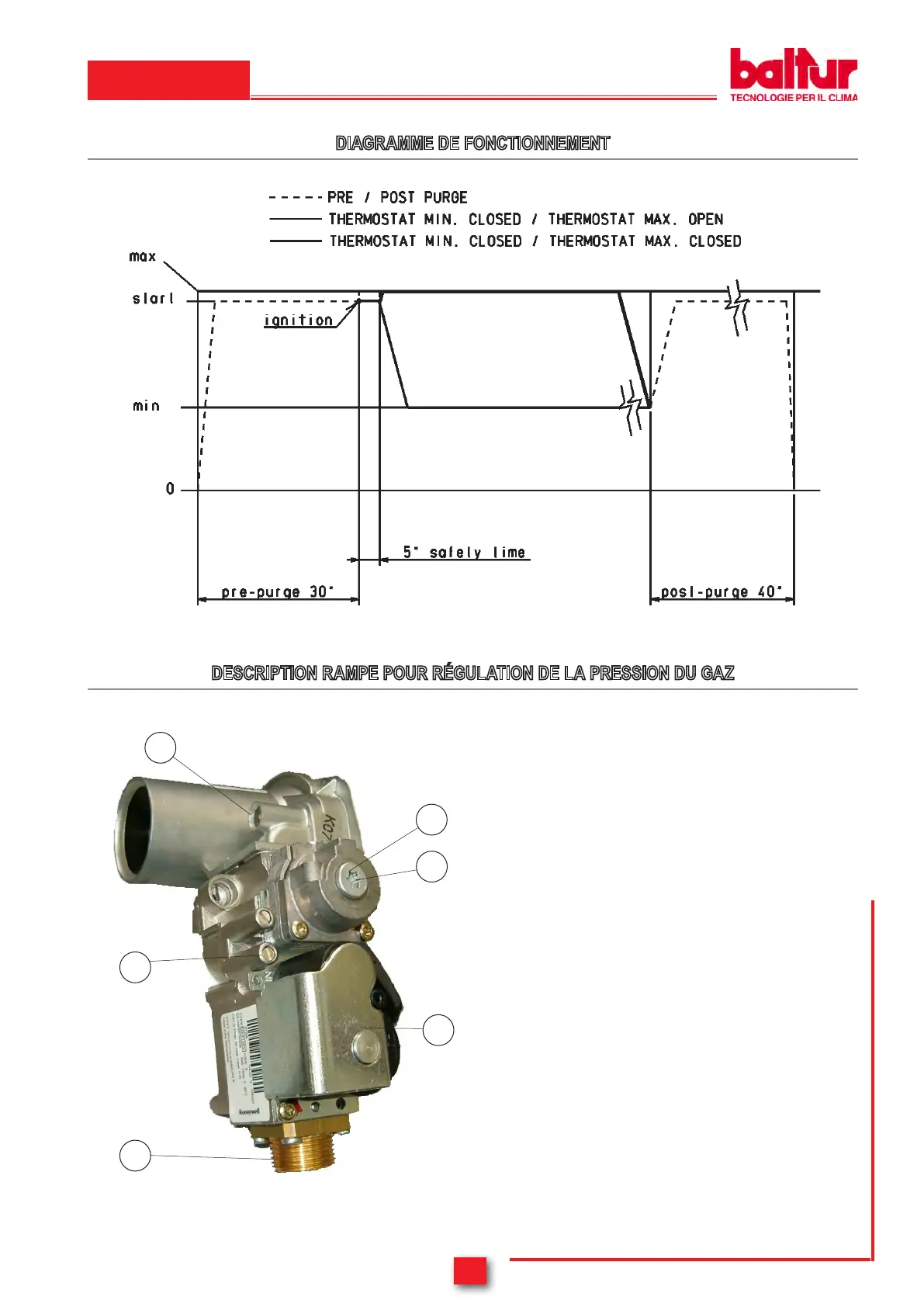

DESCRIPTION RAMPE POUR RÉGULATION DE LA PRESSION DU GAZ
1 - Électrovanne gaz
2 - Régulation pression max. (augmente dans le sens inverse des
aiguilles d'une montre, diminue dans le sens des aiguilles d'une
montre)
3 - Régulation pression min. (augmente dans le sens des aiguilles
d'une montre, diminue dans le sens inverse des aiguilles d'une
montre)
N.B.: Pour la régulation de la pression minimum, enlever le levier A.
4 - Entrée gaz 1/2"
5 - Prise de pression entrée gaz
1
3
A
5
2
4
DIAGRAMME DE FONCTIONNEMENT
