12/20
Building Technologies CC1N7101fr
HVAC Products 01.2007
❏
vert
Après une mise sous sécurité, la LED rouge reste allumée de façon continue. Dans cet
état, on peut activer le diagnostic visuel de la cause de panne selon le tableau des
codes de panne en appuyant sur la touche de déverrouillage pendant > 3 s. En
appuyant à nouveau sur la touche de déverrouillage pendant > 3 s, on active le
diagnostic d'interface, cf. fiche 7614 pour plus de détails N7614.

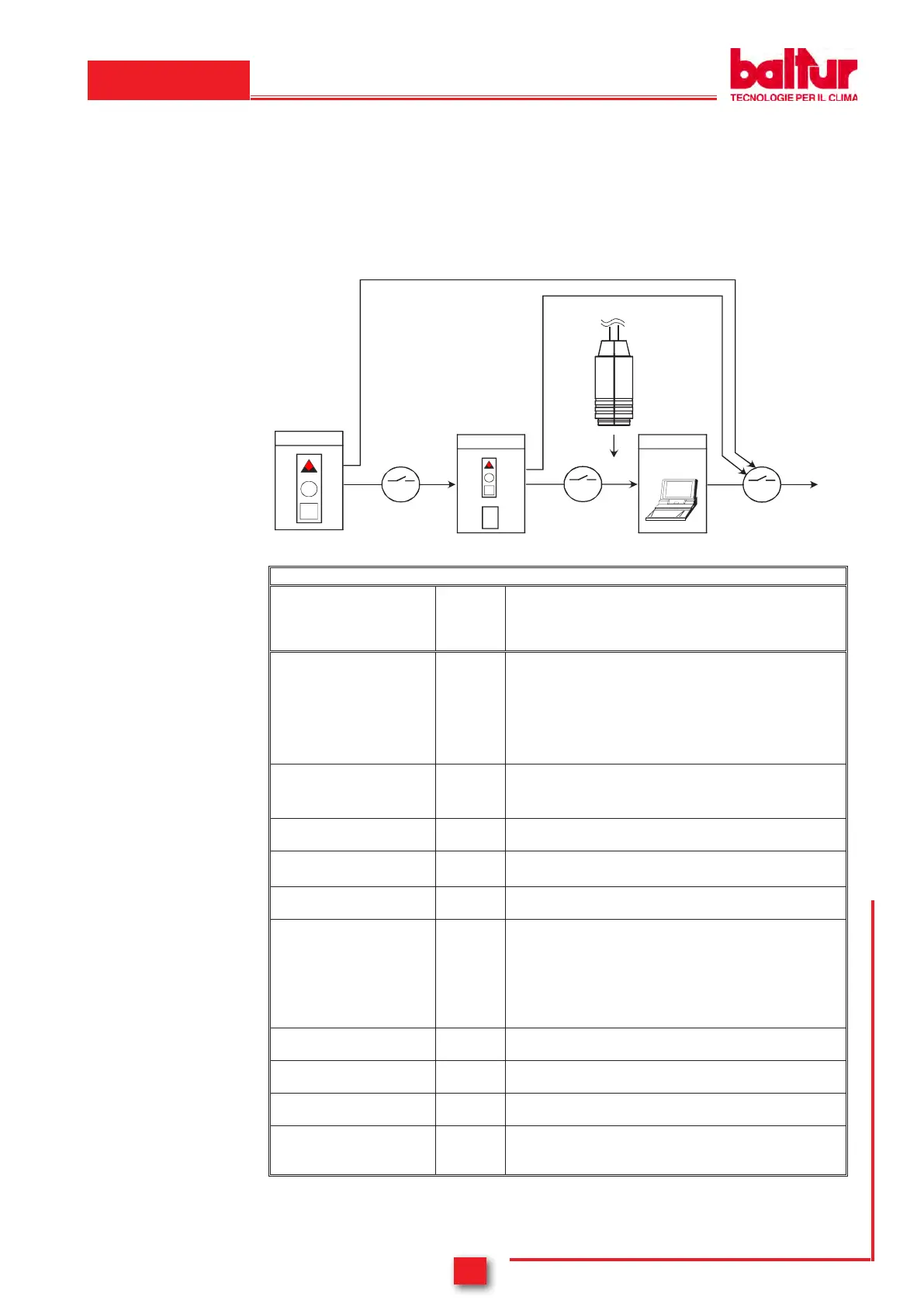

L'activation du diagnostic de cause de dérangement résulte de la séquence suivante :
EK
> 3 s
Pos. dérangement
clignote
xxxxxxxx
xxxxxxxx
xxxxxxxx
xxxxxxxx
xxxxxxxx
xxxxxxxx
Tble codes dérangement
EK
> 3 s
Pos. dérangement
Diagnostic interface
PC / Analyzer
OCI400
EK
< 3 s
7101z04/0804
Déverrouillage
allumée
visuelle Diagnose
Pos. dérangement
Tableau des codes de dérangement
Code de clignotement
«rouge» de la LED de
dérangement
"AL"
sur
borne
10
Cause possible
clignote 2 fois
EN Pas de formation de flamme à la fin de "TSA"
– Défaut ou encrassement vannes de
combustible
– sonde de flamme défectueuse ou encrassée
– mauvais réglage du brûleur, pas de combustible
– dispositif d'allumage défectueux
clignote 3 fois
EN Erreur «LP»
– Chute de pression d'air à l'issue de «t10»
– «LP» collé en position de repos
clignote 4 fois
EN lumière parasite au démarrage du brûleur
clignote 5 fois
EN Surveillance du temps «Pressostat air»
– - «LP» collé en position travail
clignote 6 fois
EN libérée
clignote 7 fois
EN Disparition de flamme trop fréquente en cours de
fonctionnement (limitation des répétitions) )
– Défaut ou encrassement des vannes de
combustible
– Défaut ou encrassement de sonde de flamme
– mauvais réglage du brûleur
clignote 8 fois
EN libéré
clignote 9 fois
EN libéré
clignote 10 fois
Hors Erreur de câblage ou défaut interne, contacts de
sortie, autres défauts
clignote 14 fois
EN Le contact CPI n'est pas fermé.
Pendant le diagnostic de cause de panne, les sorties de commande sont hors tension.
-
le brûleur reste déconnecté,
Diagnostic des causes
de panne
