Barrette 3X6 - Page 17

17
10.
11.
12.
13.

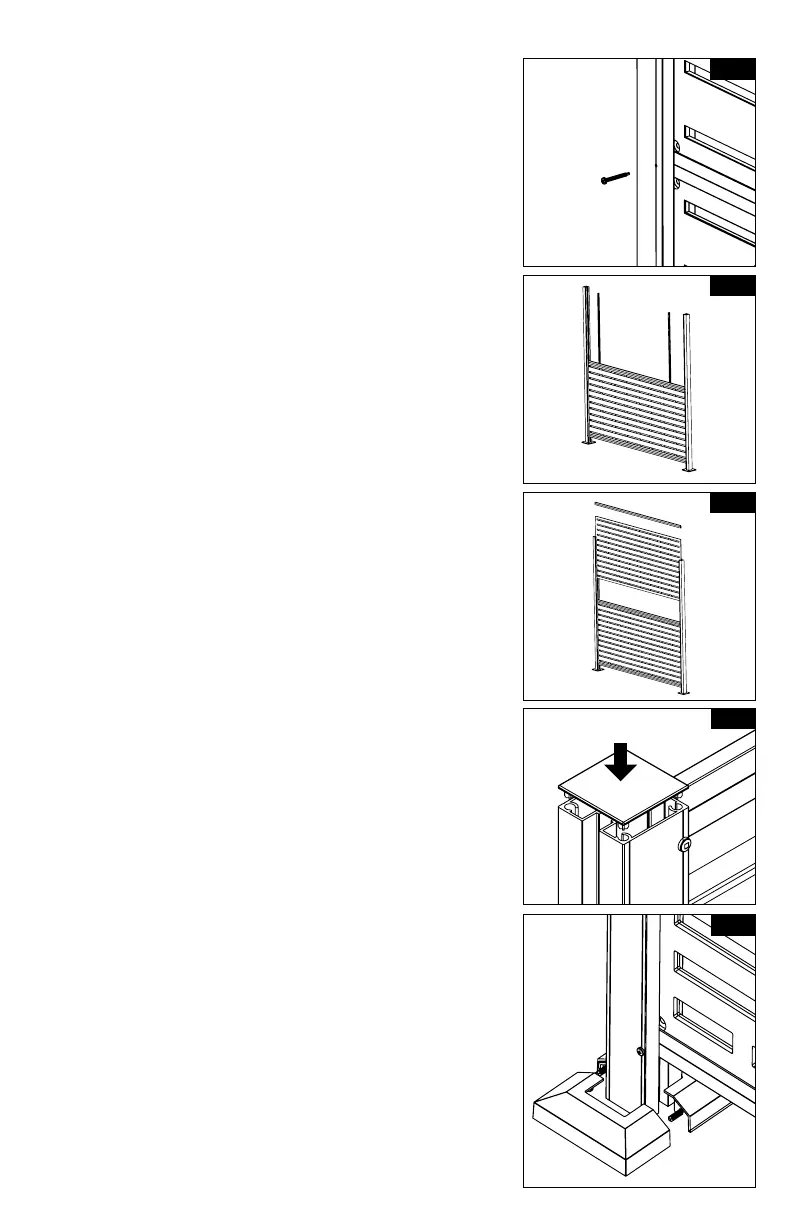

Repita los pasos 7-9 para los paneles intermedio
y superior (Fig. 11 y 12).
NOTA:
Siempre use una cinta métrica para
comprobar que los travesaños queden
equidistantes y estén nivelados.
Coloque los tapones de postes en la parte
superior de los postes (alineando las pestañas
inferiores con los oricios en el poste). Con un
martillo de goma, asiente el tapón por completo
en el poste (Fig. 13).
NOTA:
Si se instalan kits de marcos adicionales
(línea o esquina), instálelos antes de colocar
las tapones de los postes.
Para conectar kits de marco adicionales, existen
kits de extensión de línea y esquina.
Ensamble el anillo embellecedor sobre la placa.
Tome un lado del anillo embellecedor e inserte
los tapones a través de los agujeros de abajo.
Tome la segunda mitad del anillo embellecedor
y encájelo con el otro lado (Fig. 14). Deslice el
anillo sobre la placa para un aspecto acabado.
AA
CV
A
UU
W
W
V
SECTION U-U
Y
SECTION W-W
DETAIL AA
INSTALL 33" PVC CHANNEL INTO POST. ENSURE
CHANNELS ARE INSTALLED CORRECTLY (SEE FIG1).
33" PVC CHANNEL
DETAIL CV
SCALE 1 : 4.5
REPEAT STEPS ON SECOND POST.
AR
CT
CT
CU
SECTION CT-CT
SCALE 1 : 5
DETAIL CU
SCALE 2 : 5
REPEAT PREVIOUS STEPS TO INSTALL 2ND SCREEN
AR
CT
CT
CU
SECTION CT-CT
SCALE 1 : 5
DETAIL CU
SCALE 2 : 5
REPEAT PREVIOUS STEPS TO INSTALL 2ND SCREEN
Fig. 10
Fig. 11
Fig. 13
Fig. 14
Fig. 12
