Barrette 3X6 - Page 9

9
1.
2.
3.
4.
5.
Déterminer l’endroit où l’on souhaite installer le
kit de cadre. S’assurer que les poteaux seront
maintenus en place par une structure solide et,
si nécessaire, renforcer la surface à laquelle ils
sont xés.

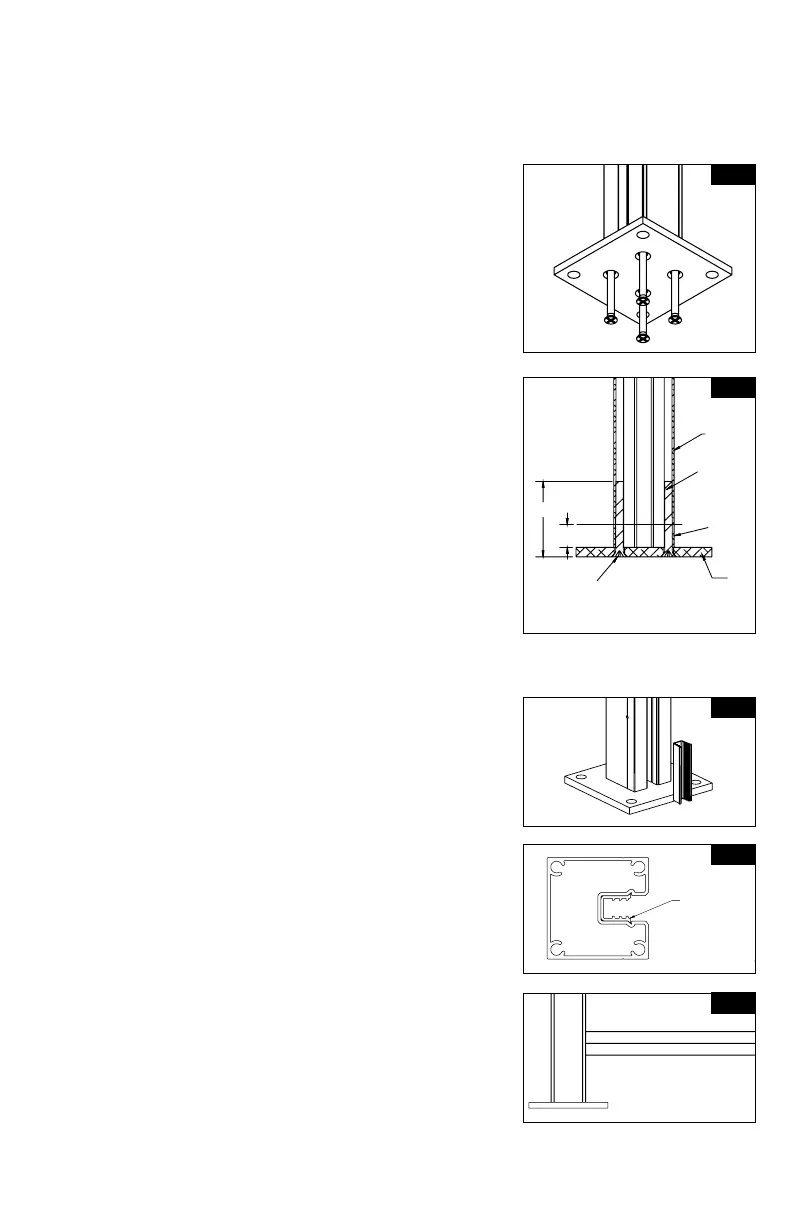

Installer les plaques de base sur le bas des
poteaux. Localiser le bas du poteau avec des
trous prépercés, puis xer la plaque de base à
cette extrémité. À l’aide d’un embout Phillips
no3, visser la plaque de base au bas du poteau
à travers les (4) trous de vis (Fig.1). Les poteaux
sont partiellement enlés à une extrémité du
poteau (3/4 po/19mm). Lors de la xation des vis,
on sentira une résistance au niveau de la marque
de 3/4 po (19 mm) pour un ajustement plus serré
et plus sûr. Enfoncer les vis jusqu'à ce qu'elles
soient à eur de la plaque (Fig. 2).
CONSEIL :
La perceuse doit être réglée à faible vitesse
pour la xation des plaques au poteau.
Placer le premier poste à l'endroit désiré. Utiliser
l'assemblage du poteau pour marquer les trous
pour la plaque de montage en surface. Marquer
et percer les trous pour les attaches appropriées
de 3/8 po (9 mm) (les attaches varient en fonction
de la surface de montage).
Fixer l’assemblage poteau/base à la surface
à l’aide des attaches appropriées de 3/8 po
(9,5mm).
NOTE:
Considérer le dégagement du plafond
lorsqu’il s’agit d’une installation intérieure.
La xation de l’assemblage poteau/base à
la surface pourrait nécessiter d’attendre la
n de l’installation si l’assemblage complet
doit être incliné pour que les trois panneaux
soient installés correctement.
Insérer une cale d’espacement de prolé de
poteau de 3 po (76,2 mm) au bas du poteau. Le
prolé doit reposer sur le dessus de la plaque
de montage du poteau (Fig. 3A et 3B). Insérer la
traverse dans le premier poteau et l’appuyer sur
la cale d’espacement (Fig. 4).
NOTE :
Cette étape permet de régler la distance
entre les poteaux.
Répéter l’étape 4 avec le deuxième poteau en
insérant la cale d’espacement du bas. Insérer
le côté opposé de la traverse inférieure dans la
rainure du deuxième poteau. Veiller à ce que la
traverse soit entièrement insérée dans le poteau.
Bloquer le deuxième poteau en place en répétant
l’étape3.
NOTE :
Si l’on désire connecter plusieurs kits de
cadre, on peut se procurer des poteaux
intermédiaires ou corniers
(vendus séparément).
Fig. 1
Section pré-
enlée du
poteau
Fig. 2
Poteau
2-1/2"
3/4"
1/4-20
Vis
La tête de la vis
doit être à eur
de la plaque de
base.
Plaque de base
A
DETAIL A
SCALE 1 : 3
CC
D
SECTION C-C
DETAIL D
SCALE 1 : 1
CHANNEL CORRECTLY
INSTALLED INTO POST
FIG 1
F
DETAIL F
SCALE1 : 3
INSTALL BOTTOM "U" CHANNEL INTO POST.
BOTTOM OF CHANNEL SHOULD SIT ON TOP OF 3" SPACER.
INSTALL SCREW THRU HOLE - USING A PHILLIPS BIT INSTALL SCREW THRU RAIL
A
HH
K
K
J
SECTION H-H
DETAIL J
SCALE 1 : 1
RAIL INSTALLED CORRECTLY
FIG 2
M
SECTION K-K
DETAIL M
SCALE 1 : 1.5
U-CHANNEL
3" PVC CHANNEL
SCREW
TYPICAL 1ST STEP ON ALL SCREENS
INSTALL 3" POST CHANNEL INTO POST - SHOULD SIT ON TOP OF THE POST MOUNTING PLATE.
A
DETAIL A
SCALE 1 : 3
CC
D
SECTION C-C
DETAIL D
SCALE 1 : 1
CHANNEL CORRECTLY
INSTALLED INTO POST
FIG 1
F
DETAIL F
SCALE1 : 3
INSTALL BOTTOM "U" CHANNEL INTO POST.
BOTTOM OF CHANNEL SHOULD SIT ON TOP OF 3" SPACER.
INSTALL SCREW THRU HOLE - USING A PHILLIPS BIT INSTALL SCREW THRU RAIL
A
HH
K
K
J
SECTION H-H
DETAIL J
SCALE 1 : 1
RAIL INSTALLED CORRECTLY
FIG 2
M
SECTION K-K
DETAIL M
SCALE 1 : 1.5
U-CHANNEL
3" PVC CHANNEL
SCREW
TYPICAL 1ST STEP ON ALL SCREENS
INSTALL 3" POST CHANNEL INTO POST - SHOULD SIT ON TOP OF THE POST MOUNTING PLATE.
Fig. 4
Fig. 3A
Fig. 3B
Prolé bien
installé
dans le
poteau
