10
7.
8.

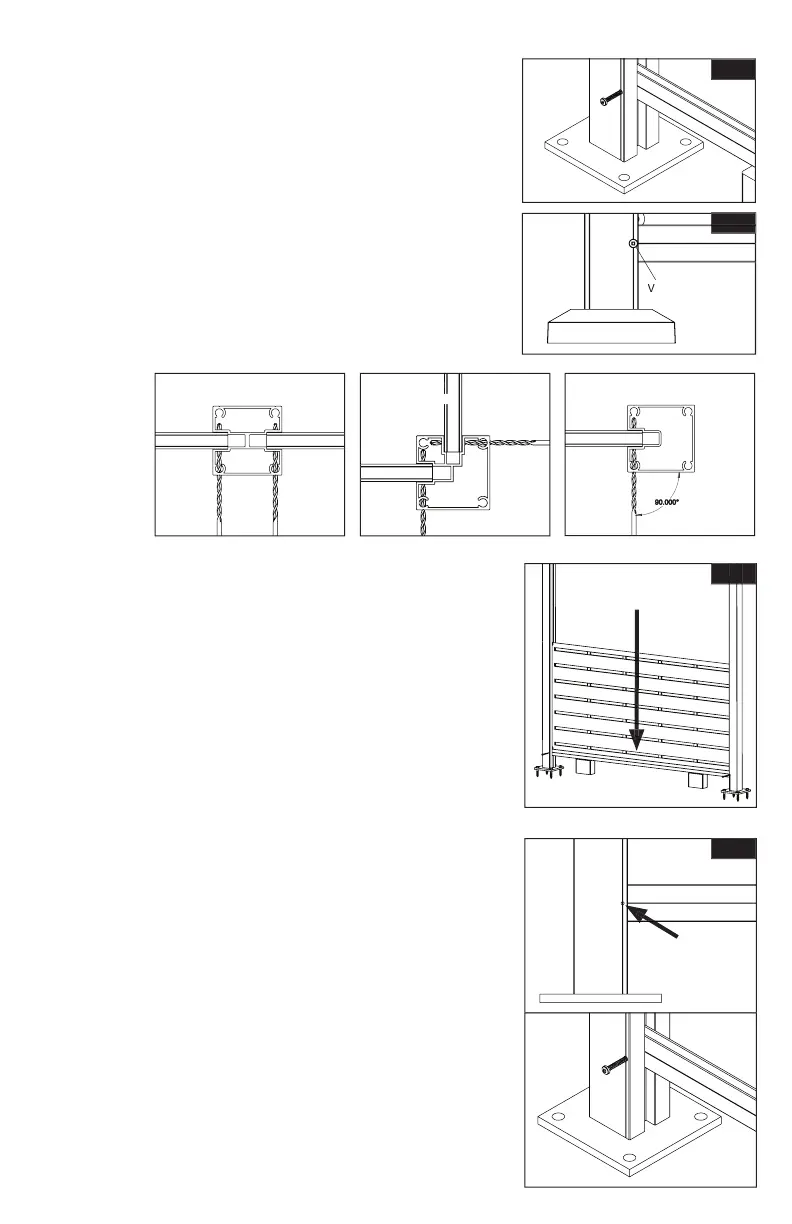

Installer le panneau-écran en le faisant glisser
dans les pro lés de chaque côté des poteaux
(Fig.6) et dans le pro lé de la traverse inférieure.
Faire glisser le pro lé en H dans la rainure par
le haut en le posant sur le dessus du panneau-
écran décoratif. Soulever le pro lé en H d’environ
1/8 po (3,2mm) pour permettre la dilatation et la
contraction, puis percer un avant-trou en suivant
le même processus qu’à l’étape6. La vis doit
être insérée directement dans la petite rainure du
poteau et le pro lé en H (Fig.7).
NOTE :
Le panneau-écran sera lâche dans les
poteaux et la traverse inférieure. Ceci est
conçu pour permettre au panneau-écran
de se dilater et de se contracter pendant
le chauffage et le refroidissement durant la
journée.
Fig. 6
Fig. 7
6.
Repérer l’endroit où il faut prépercer un trou dans
le poteau et la traverse (Fig.4). Les avant-trous
pour les vis doivent être situés directement à
l’intersection de la petite rainure dans le poteau
et des pro lés. Au moyen du foret de 1/8 po
(3,2mm) fourni, percer l’avant-trou comme
indiqué ci-dessus.
Ensuite, à l’aide de l’embout carré no2 fourni
dans le kit, insérer la vis dans les deux poteaux
pour  xer les poteaux et les traverses ensemble.
(Fig.5). Retirer les cales d’écartement de 3po
(76mm).
VisVis
Fig. 5
Fig. 4
Avant-trous – Avant-trous –
Poteau intermédiaire
Poteau intermédiaire
Avant-trous – Avant-trous –
Poteau cornier
Poteau cornier
Poteau cornier
Avant-trous – Avant-trous –
Poteau d’extrémité
Poteau d’extrémité
