Barrette ELEVATION - Page 13

13

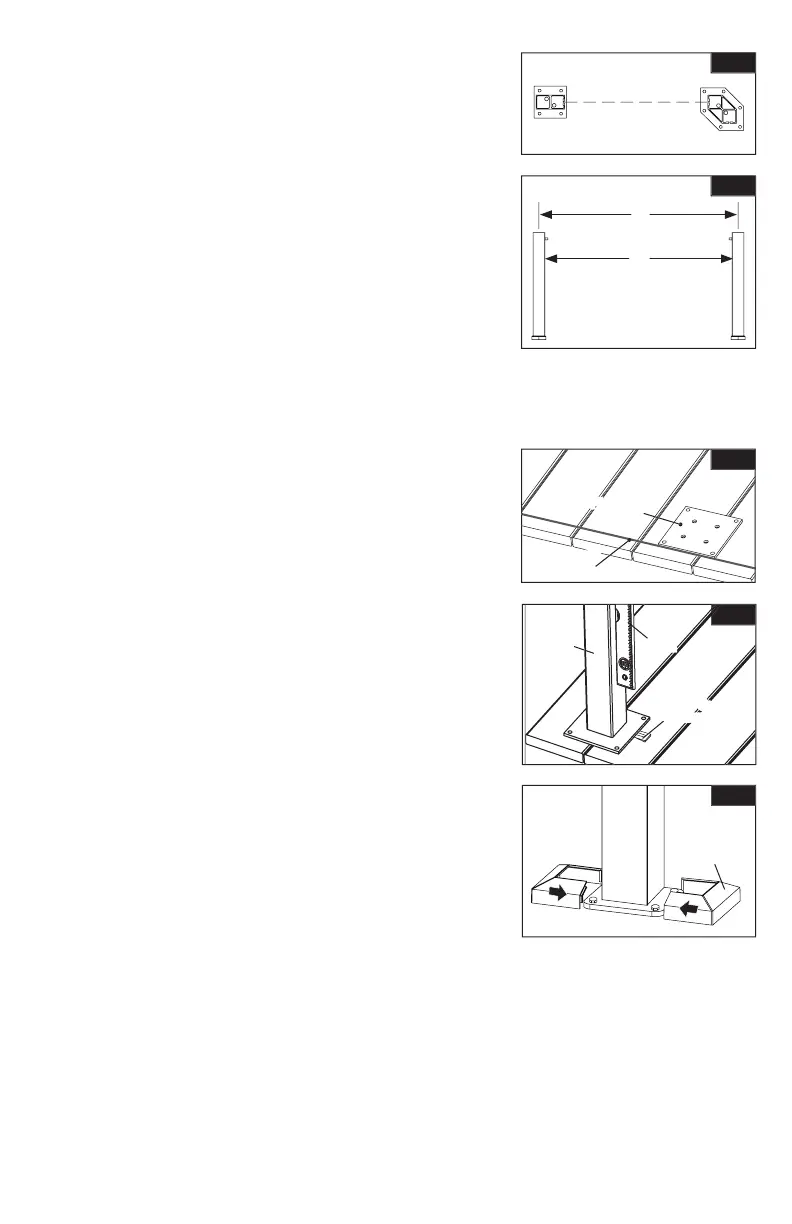

Déterminer l’emplacement souhaité des poteaux.
S’assurer d’aligner tous les poteaux à partir du centre
(Fig. 1). La portée maximale d’une section de rampe
horizontale est de 68 po (172,7 cm) entre les poteaux et
de 72 po (182,9 cm) au centre (Fig. 2).
Fig. 1
Fig. 2
Installation des poteaux
a. Les poteaux sont conçus et fabriqués pour
accepter des attaches de 3⁄8 po (9,5 mm) (vendues
séparément). On doit s’assurer d’utiliser des  xations
appropriées pour l’installation.
b. Déterminer l’emplacement désiré de la rampe et
tracer une ligne au cordeau sur la surface de montage
pour s’assurer que tous les poteaux sont alignés
correctement (Fig. 3).
c. Aplomber et niveler les poteaux à l’aide des cales de
nivellement comprises (Fig. 4), puis  xer les poteaux
en place à l’aide des attaches appropriées (vendues
séparément). Poser les garnitures de base autour de
chaque poteau (Fig. 5).
d. Déterminer ci-dessous la méthode appropriée pour
l’installation des poteaux.
Installation sur une surface en béton :
a. Acheter quatre ancrages de maçonnerie de 3⁄8 po
(9,5 mm) conformément aux exigences du code du
bâtiment local.
b. Tracer des marques sur la surface du béton à
travers les trous de la plaque de montage ; suivre les
instructions d’installation du fabricant d’ancrages de
maçonnerie.
c. Poser les sections de garniture de base autour du
poteau. Installer les sections de la garniture de base
autour du poteau. Prendre un côté de la garniture de
base et pousser les bouchons de plastique dans le
trou situé en dessous. Prendre la deuxième moitié de
la garniture de base et l’encliqueter dans la première
(Fig. 5).
1.
2.
68"
68"
72"
72"
72"
72"
Fig. 3
Ligne tirée au
Ligne tirée au
Ligne tirée au Ligne tirée au
cordeau
cordeau
cordeau
TerrasseTerrasse
Plaque de
Plaque de
Plaque de
Plaque de
Plaque de
montagemontage
Fig. 4
Cale de
Cale de
Cale de
Cale de
Cale de
nivellement
nivellement
nivellement
nivellement
Poteau
Poteau
Niveau
Niveau
nivellement
Fig. 5
Garniture de
Garniture de
base
base
