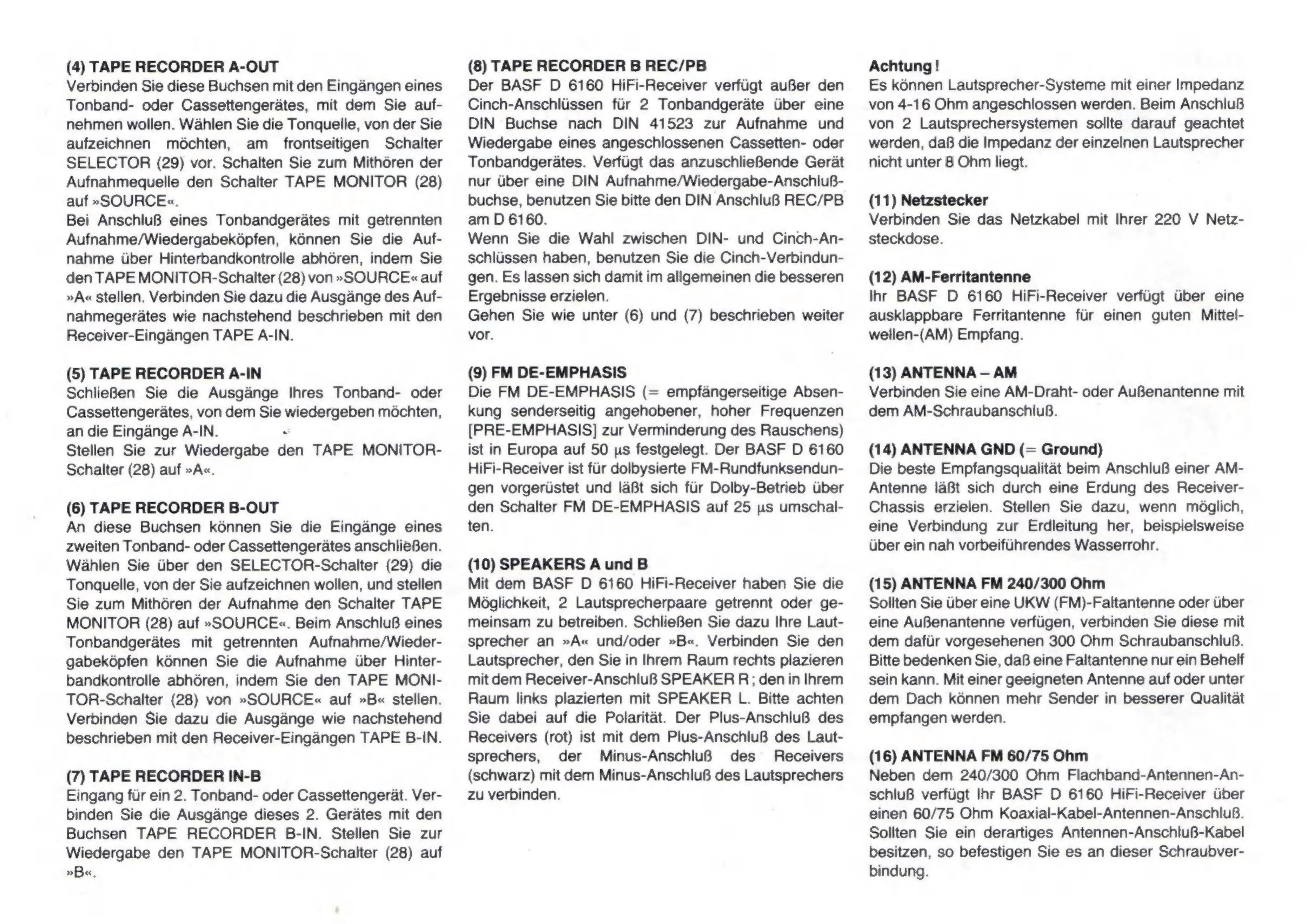

(4) TAPE RECORDER A-OUT
Verbinden Sie diese Buchsen mit den Eingangen eines
Tonband- oder Cassettengerates, mit dem Sie auf-
nehmen wollen. Wahlen Sie die Tonquelle, von der Sie
aufzeichnen möchten, am frontseitigen Schalter
SELECTOR
(29)
vor.
Schalten
Sie
zum
Mithören
der
Aufnahmequelle den Schalter TAPE MONITOR (28)
auf »SOURCE«.
Bei Anschluß eines Tonbandgerätes mit getrennten
Aufnahme/Wiedergabeköpfen, können Sie die Auf-
nahme über Hinterbandkontrolle abhören, indem Sie
den TAPE MONITOR-Schalter (28) von »SOURCE« auf
»A« stellen. Verbinden Sie dazu die Ausgänge des Auf-
nahmegerätes
wie
nachstehend
beschrieben
mit
den
Receiver-Eingängen TAPE A-IN.
(5) TAPE RECORDER A-IN
Schließen Sie die Ausgänge Ihres Tonband- oder
Cassettengerätes,
von
dem
Sie
wiedergeben
möchten,
an die Eingänge A-IN. `
Stellen Sie zur Wiedergabe den TAPE MONITOR-
Schalter (28) auf »A«.
(6) TAPE RECORDER B-OUT
An diese Buchsen kònnen Sie die Eingänge eines
zweiten Tonband- oder Cassettengerates anschlieBen.
Wählen Sie über den SELECTOR-Schalter (29) die
Tonquelle, von der Sie aufzeichnen wollen, und stellen
Sie zum Mithôren der Aufnahme den Schalter TAPE
MONITOR (28) auf »SOURCE«. Beim Anschluß eines
Tonbandgerätes mit getrennten Aufnahme/Wieder-
gabekôpfen kônnen Sie die Aufnahme über Hinter-
bandkontrolle
abhòren,
indem
Sie
den
TAPE
MONI-
TOR-Schalter (28) von »SOURCE« auf »B« stellen.
Verbinden Sie dazu die Ausgänge wie nachstehend
beschrieben mit den Receiver-Eingängen TAPE B-IN.
(7) TAPE RECORDER IN-B
Eingang für ein 2. Tonband- oder Cassettengerat. Ver-
binden Sie die Ausgänge dieses 2. Geràtes mit den
Buchsen TAPE RECORDER B-IN. Stellen Sie zur
Wiedergabe den TAPE MONITOR-Schalter (28) auf
»B«,
(8) TAPE RECORDER B REC/PB
Der BASF D 6160 HiFi-Receiver verfügt auBer den
Cinch-Anschlüssen für 2 Tonbandgerate über eine
DIN Buchse nach DIN 41523 zur Aufnahme und
Wiedergabe eines angeschlossenen Cassetten- oder
Tonbandgerates. Verfügt das anzuschlieBende Geràt
nur Uber eine DIN Aufnahme/Wiedergabe-AnschluB-
buchse, benutzen Sie bitte den DIN AnschluB REC/PB
am D 6160.
Wenn Sie die Wahl zwischen DIN- und Cinch-An-
schlüssen haben, benutzen Sie die Cinch-Verbindun-
gen. Es lassen sich damit im allgemeinen die besseren
Ergebnisse erzielen.
Gehen Sie wie unter (6) und (7) beschrieben weiter
vor.
(9) FM DE-EMPHASIS
Die FM DE-EMPHASIS (= empfängerseitige Absen-
kung senderseitig angehobener, hoher Frequenzen
[PRE-EMPHASIS] zur Verminderung des Rauschens)
ist in Europa auf 50 us festgelegt. Der BASF D 6160
HiFi-Receiver ist für dolbysierte FM-Rundfunksendun-
gen vorgerüstet und läßt sich für Dolby-Betrieb über
den Schalter FM DE-EMPHASIS auf 25 us umschal-
ten.
(10) SPEAKERS A und B
Mit dem BASF D 6160 HiFi-Receiver haben Sie die
Möglichkeit, 2 Lautsprecherpaare getrennt oder ge-
meinsam zu betreiben. SchlieBen Sie dazu Ihre Laut-
sprecher an »A« und/oder »B«. Verbinden Sie den
Lautsprecher, den Sie in Ihrem Raum rechts plazieren
mit dem Receiver-Anschluß SPEAKER R; den in Ihrem
Raum links plazierten mit SPEAKER L. Bitte achten
Sie dabei auf die Polaritàt. Der Plus-AnschluB des
Receivers (rot) ist mit dem Plus-Anschluß des Laut-
sprechers, der Minus-AnschluB des Receivers
(schwarz) mit dem Minus-Anschluß des Lautsprechers
zu verbinden.
Achtung!
Es
können
Lautsprecher-Systeme
mit
einer
Impedanz
von
4-16
Ohm
angeschlossen
werden.
Beim
Anschluß
von 2 Lautsprechersystemen
sollte darauf geachtet
werden, daß die Impedanz
der einzelnen
Lautsprecher
nicht unter 8 Ohm liegt.
(11) Netzstecker
Verbinden Sie das Netzkabel mit Ihrer 220 V Netz-
steckdose.
(12) AM-Ferritantenne
Ihr BASF D 6160 HiFi-Receiver verfügt über eine
ausklappbare Ferritantenne für einen guten Mittel-
wellen-(AM) Empfang.
(13) ANTENNA — AM
Verbinden
Sie
eine
AM-Draht-
oder
Außenantenne
mit
dem AM-Schraubanschluß.
(14) ANTENNA GND (= Ground)
Die
beste
Empfangsqualität
beim
Anschluß
einer
AM-
Antenne
läßt
sich
durch
eine
Erdung
des
Receiver-
Chassis
erzielen.
Stellen
Sie
dazu,
wenn
möglich,
eine
Verbindung
zur
Erdleitung
her,
beispielsweise
über ein nah vorbeiführendes
Wasserrohr.
(15) ANTENNA FM 240/300 Ohm
Sollten
Sie
über
eine
UKW
(FM)-Faltantenne
oder
über
eine
Außenantenne
verfügen,
verbinden
Sie
diese
mit
dem
dafür
vorgesehenen
300
Ohm
Schraubanschluß.
Bitte bedenken
Sie, daß eine Faltantenne
nur ein Behelf
sein
kann.
Mit
einer
geeigneten
Antenne
auf
oder
unter
dem Dach können mehr Sender in besserer
Qualität
empfangen
werden.
(16) ANTENNA FM 60/75 Ohm
Neben
dem
240/300
Ohm
Flachband-Antennen-An-
schluß verfügt Ihr BASF D 6160 HiFi-Receiver
über
einen
60/75
Ohm
Koaxial-Kabel-Antennen-Anschluß.
Sollten
Sie
ein
derartiges
Antennen-Anschluß-Kabel
besitzen,
so
befestigen
Sie
es an
dieser
Schraubver-
bindung.
