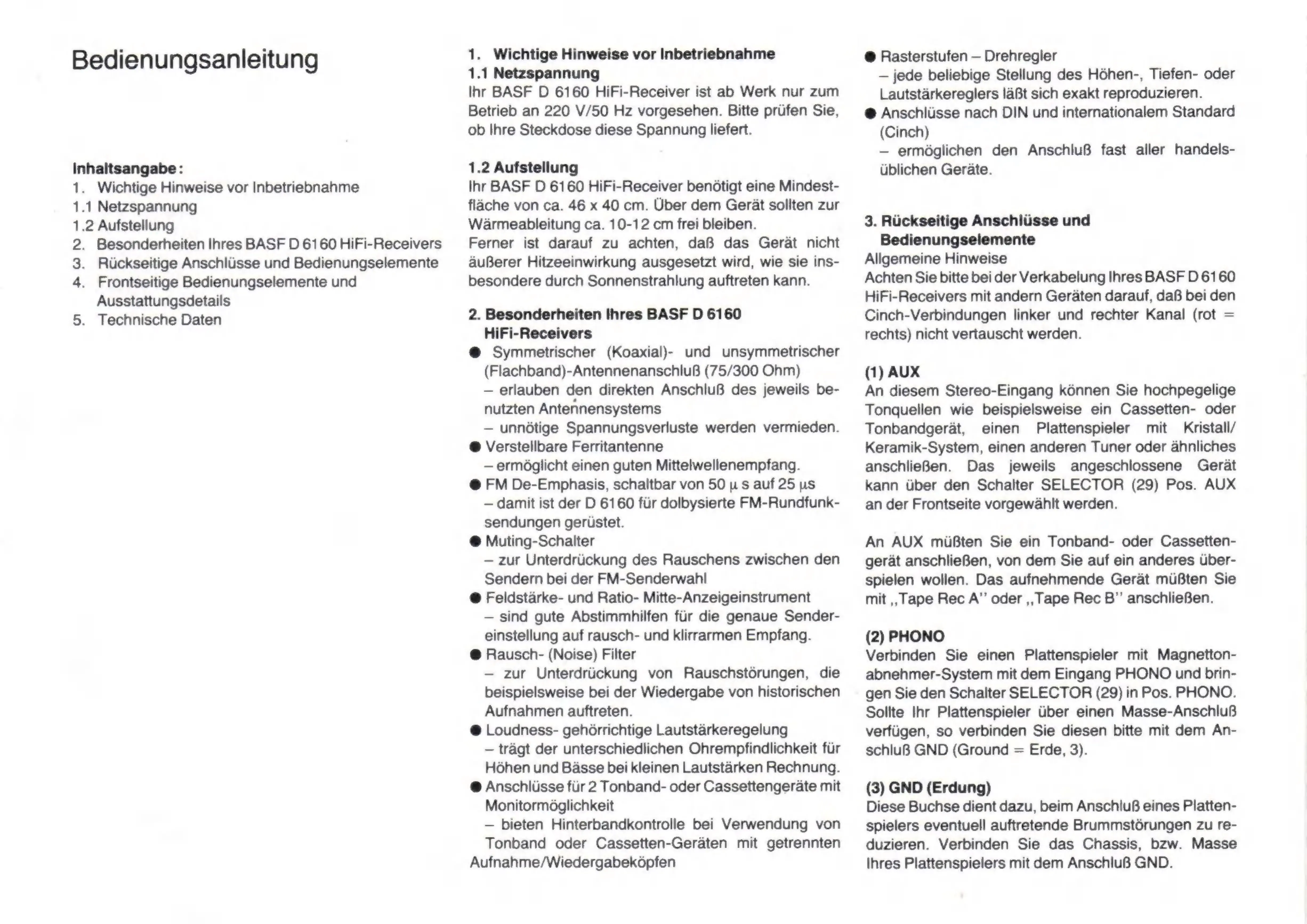

Bedienungsanleitung
Inhaltsangabe :
1. Wichtige Hinweise vor Inbetriebnahme
1.1 Netzspannung
1.2 Aufstellung
2.
Besonderheiten
Ihres
BASF
D
6160
HiFi-Receivers
3.
Rückseitige
Anschlüsse
und
Bedienungselemente
4. Frontseitige Bedienungselemente und
Ausstattungsdetails
5. Technische Daten
1. Wichtige Hinweise vor Inbetriebnahme
1.1 Netzspannung
Ihr
BASF
D
6160
HiFi-Receiver
ist
ab
Werk
nur
zum
Betrieb an 220 V/50 Hz vorgesehen.
Bitte prüfen Sie,
ob Ihre Steckdose
diese Spannung
liefert.
1.2 Aufstellung
Ihr BASF D 6160 HiFi-Receiver benötigt eine Mindest-
fläche
von
ca.
46
x
40
cm.
Uber
dem
Gerät
sollten
zur
Wärmeableitung ca. 10-12 cm frei bleiben.
Ferner
ist
darauf
zu
achten,
daB
das
Gerät
nicht
äuBerer Hitzeeinwirkung
ausgesetzt
wird, wie sie ins-
besondere
durch Sonnenstrahlung
auftreten
kann.
2. Besonderheiten Ihres BASF D 6160
HiFi-Receivers
@
Symmetrischer
(Koaxial)-
und
unsymmetrischer
(Flachband)-AntennenanschluB (75/300 Ohm)
— erlauben den direkten Anschluß des jeweils be-
nutzten Antennensystems
— unnötige Spannungsverluste werden vermieden.
© Verstellbare Ferritantenne
— ermóglicht einen guten Mittelwellenempfang.
© FM De-Emphasis, schaltbar von 50 u s auf 25 us
—
damit
ist
der
D
6160
für
dolbysierte
FM-Rundfunk-
sendungen geristet.
© Muting-Schalter
— zur Unterdrückung des Rauschens zwischen den
Sendern
bei
der
FM-Senderwahl
@ Feldstàrke- und Ratio- Mitte-Anzeigeinstrument
— sind gute Abstimmhilfen für die genaue Sender-
einstellung auf rausch- und klirrarmen Empfang.
@ Rausch- (Noise) Filter
— zur Unterdrückung von Rauschstörungen, die
beispielsweise bei der Wiedergabe von historischen
Aufnahmen auftreten.
@ Loudness- gehörrichtige Lautstarkeregelung
—
tragt
der
unterschiedlichen
Ohrempfindlichkeit
für
Höhen und Bässe bei kleinen Lautstärken Rechnung.
@ Anschlüsse für 2 Tonband- oder Cassettengeräte mit
Monitormöglichkeit
— bieten Hinterbandkontrolle bei Verwendung von
Tonband oder Cassetten-Geräten mit getrennten
Aufnahme/Wiedergabeköpfen
©
Rasterstufen
—
Drehregler
—
jede
beliebige
Stellung
des
Hóhen-,
Tiefen-
oder
Lautstärkereglers
läfit
sich
exakt
reproduzieren.
@
Anschlüsse
nach
DIN und
internationalem
Standard
(Cinch)
—
ermöglichen
den
Anschluß
fast
aller
handels-
üblichen
Geràte.
3. Rückseitige Anschlüsse und
Bedienungselemente
Allgemeine Hinweise
Achten
Sie
bitte
bei
der
Verkabelung
Ihres
BASF
D
6160
HiFi-Receivers
mit
andern
Geräten
darauf,
daß
bei
den
Cinch-Verbindungen
linker
und
rechter
Kanal
(rot
=
rechts)
nicht
vertauscht
werden.
(1) AUX
An
diesem
Stereo-Eingang
kònnen
Sie
hochpegelige
Tonquellen
wie
beispielsweise
ein
Cassetten-
oder
Tonbandgerät,
einen
Plattenspieler
mit
Kristall/
Keramik-System,
einen
anderen
Tuner
oder
ähnliches
anschließen.
Das
jeweils
angeschlossene
Gerät
kann
über
den
Schalter
SELECTOR
(29)
Pos.
AUX
an der Frontseite
vorgewählt
werden.
An
AUX
müßten
Sie
ein
Tonband-
oder
Cassetten-
gerät
anschließen,
von
dem
Sie
auf
ein
anderes
über-
spielen
wollen.
Das
aufnehmende
Gerät
müßten
Sie
mit „Tape Rec A” oder , Tape Rec B” anschließen.
(2) PHONO
Verbinden
Sie
einen
Plattenspieler
mit
Magnetton-
abnehmer-System
mit
dem
Eingang
PHONO
und
brin-
gen
Sie
den
Schalter
SELECTOR
(29)
in
Pos.
PHONO.
Sollte
Ihr
Plattenspieler
über
einen
Masse-Anschluß
verfügen,
so
verbinden
Sie
diesen
bitte
mit
dem
An-
schluß GND (Ground
= Erde, 3).
(3) GND (Erdung)
Diese
Buchse
dient
dazu,
beim
Anschluß
eines
Platten-
spielers
eventuell
auftretende
Brummstörungen
zu
re-
duzieren.
Verbinden
Sie
das
Chassis,
bzw.
Masse
Ihres Plattenspielers
mit dem Anschluß
GND.
