BASF D 6160 - Frontseitige Bedienungselemente und Ausstattungsdetails

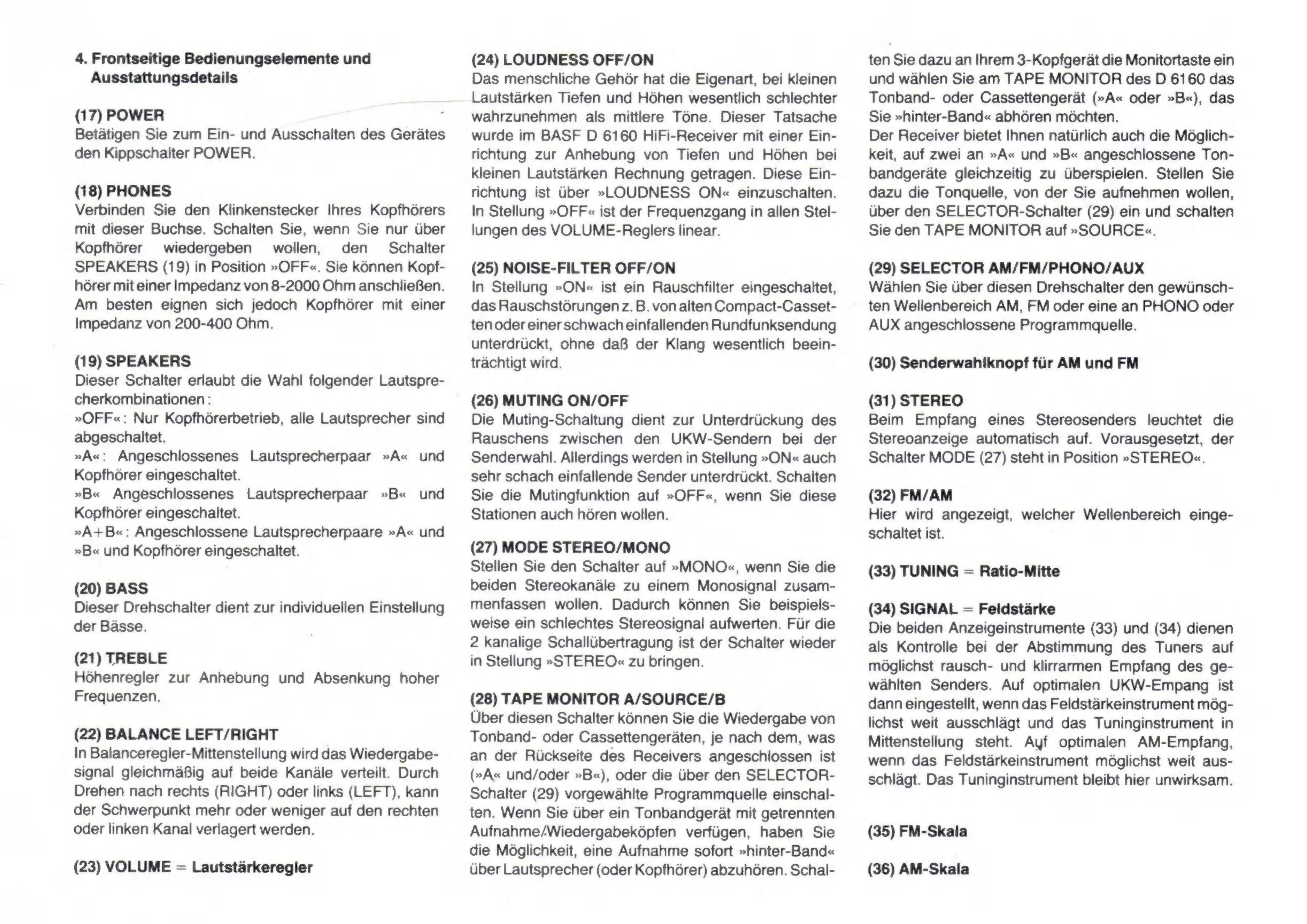

4. Frontseitige Bedienungselemente und
Ausstattungsdetails
(17) POWER
Betätigen Sie zum Ein- und Ausschalten des Geràtes
den Kippschalter POWER.
(18) PHONES
Verbinden Sie den Klinkenstecker Ihres Kopfhörers
mit dieser Buchse. Schalten Sie, wenn Sie nur über
Kopfhörer wiedergeben wollen, den Schalter
SPEAKERS (19) in Position »OFF«. Sie können Kopf-
hörer mit einer Impedanz von 8-2000 Ohm anschließen.
Am besten eignen sich jedoch Kopfhörer mit einer
Impedanz von 200-400 Ohm.
(19) SPEAKERS
Dieser Schalter erlaubt die Wahl folgender Lautspre-
cherkombinationen:
»OFF«: Nur Kopfhörerbetrieb, alle Lautsprecher sind
abgeschaltet.
»A«: Angeschlossenes Lautsprecherpaar »A« und
Kopfhörer eingeschaltet.
»B« Angeschlossenes Lautsprecherpaar »B« und
Kopfhörer eingeschaltet.
»A+B«: Angeschlossene Lautsprecherpaare »A« und
»B« und Kopfhörer eingeschaltet.
(20) BASS
Dieser Drehschalter dient zur individuellen Einstellung
der Bässe.
(21) TREBLE
Höhenregler
zur
Anhebung
und
Absenkung
hoher
Frequenzen.
(22) BALANCE LEFT/RIGHT
In
Balanceregler-Mittenstellung
wird
das
Wiedergabe-
signal
gleichmäßig
auf
beide
Kanäle
verteilt.
Durch
Drehen
nach
rechts
(RIGHT)
oder
links
(LEFT),
kann
der
Schwerpunkt
mehr
oder
weniger
auf
den
rechten
oder
linken
Kanal
verlagert
werden.
(23) VOLUME = Lautstärkeregler
(24) LOUDNESS OFF/ON
Das menschliche Gehör hat die Eigenart, bei kleinen
Lautstärken Tiefen und Höhen wesentlich schlechter
wahrzunehmen als mittlere Töne. Dieser Tatsache
wurde im BASF D 6160 HiFi-Receiver mit einer Ein-
richtung
zur
Anhebung
von
Tiefen
und
Höhen
bei
kleinen Lautstärken Rechnung getragen. Diese Ein-
richtung
ist
über
»LOUDNESS
ON«
einzuschalten.
In Stellung »OFF« ist der Frequenzgang in allen Stel-
lungen des VOLUME-Reglers linear.
(25) NOISE-FILTER OFF/ON
In
Stellung
»ON«
ist
ein
Rauschfilter
eingeschaltet,
das Rauschstórungen
z.B. von alten Compact-Casset-
tenodereinerschwacheinfallenden
Rundfunksendung
unterdrückt,
ohne daß der Klang wesentlich
beein-
trächtigt wird.
(26) MUTING ON/OFF
Die
Muting-Schaltung
dient
zur
Unterdrückung
des
Rauschens
zwischen
den UKW-Sendern
bei der
Senderwahl.
Allerdings
werden in Stellung
»ON« auch
sehr schach einfallende
Sender unterdrückt.
Schalten
Sie
die
Mutingfunktion
auf
»OFF«,
wenn
Sie
diese
Stationen
auch hören wollen.
(27) MODE STEREO/MONO
Stellen
Sie
den
Schalter
auf
»MONO«,
wenn
Sie
die
beiden
Stereokanäle
zu
einem
Monosignal
zusam-
menfassen
wollen.
Dadurch
können
Sie
beispiels-
weise
ein
schlechtes
Stereosignal
aufwerten.
Für
die
2
kanalige
Schallübertragung
ist
der
Schalter
wieder
in
Stellung
»STEREO«
zu
bringen.
(28) TAPE MONITOR A/SOURCE/B
Über
diesen
Schalter
können
Sie
die
Wiedergabe
von
Tonband-
oder
Cassettengeräten,
je
nach
dem,
was
an
der
Rückseite
des
Receivers
angeschlossen
ist
(»A«
und/oder
»B«),
oder
die
über
den
SELECTOR-
Schalter
(29) vorgewählte
Programmquelle
einschal-
ten.
Wenn
Sie
über
ein
Tonbandgerät
mit
getrennten
Aufnahme/Wiedergabeköpfen
verfügen,
haben
Sie
die
Möglichkeit,
eine
Aufnahme
sofort
»hinter-Band«
über
Lautsprecher
(oder
Kopfhörer)
abzuhören.
Schal-
ten Sie dazu an Ihrem 3-Kopfgerät die Monitortaste ein
und wählen Sie am TAPE MONITOR des D 6160 das
Tonband-
oder
Cassettengerät
(»A«
oder
»B«),
das
Sie »hinter-Band« abhören möchten.
Der Receiver bietet Ihnen natürlich auch die Möglich-
keit, auf zwei an »A« und »B« angeschlossene Ton-
bandgeräte gleichzeitig zu überspielen. Stellen Sie
dazu die Tonquelle, von der Sie aufnehmen wollen,
über den SELECTOR-Schalter (29) ein und schalten
Sie den TAPE MONITOR auf »SOURCE«.
(29) SELECTOR AM/FM/PHONO/AUX
Wahlen Sie über diesen Drehschalter den gewünsch-
ten Wellenbereich AM, FM oder eine an PHONO oder
AUX angeschlossene Programmquelle.
(30) Senderwahlknopf für AM und FM
(31) STEREO
Beim Empfang eines Stereosenders leuchtet die
Stereoanzeige automatisch auf. Vorausgesetzt, der
Schalter MODE (27) steht in Position »STEREO«.
(32) FM/AM
Hier
wird
angezeigt,
welcher
Wellenbereich
einge-
schaltet ist.
(33) TUNING = Ratio-Mitte
(34) SIGNAL = Feldstàrke
Die beiden Anzeigeinstrumente (33) und (34) dienen
als Kontrolle bei der Abstimmung des Tuners auf
möglichst
rausch-
und
klirrarmen
Empfang
des
ge-
wählten Senders. Auf optimalen UKW-Empang ist
dann
eingestellt,
wenn
das
Feldstärkeinstrument
mög-
lichst weit ausschlägt und das Tuninginstrument in
Mittenstellung steht. Ayf optimalen AM-Empfang,
wenn
das
Feldstärkeinstrument
möglichst
weit
aus-
schlägt.
Das
Tuninginstrument
bleibt
hier
unwirksam.
(35) FM-Skala
(36) AM-Skala
