DIAGRAMA DEL CABLEADO ELÉCTRICO
ADVERTENCIA: POR SU SEGURIDAD, TODAS LAS CONEXIONES ELÉCTRICAS DEBERÁ
REALIZARLAS UN ELECTRICISTA ACREDITADO.
NOTA: EL CABLEADO FIJO DEBERÁ INCORPORAR UN INTERRUPTOR DE DESCONEXIÓN
OMNIPOLAR ADICIONAL.
 Conecte el cable de fase a la «L» en la regleta de conexiones del soporte.
 Conecte el cable neutro de la corriente a la «N» en la regleta de conexiones del soporte.
 Conecte el cable de tierra a « » en la regleta de conexiones del soporte.
 Inserte el receptor en el soporte de montaje y la junta de bola.
 Conecte el conector de salida (1) del receptor al conector (1) de la carcasa del ventilador.
 Conecte el conector (2) del soporte de montaje al conector de entrada (2) del receptor.

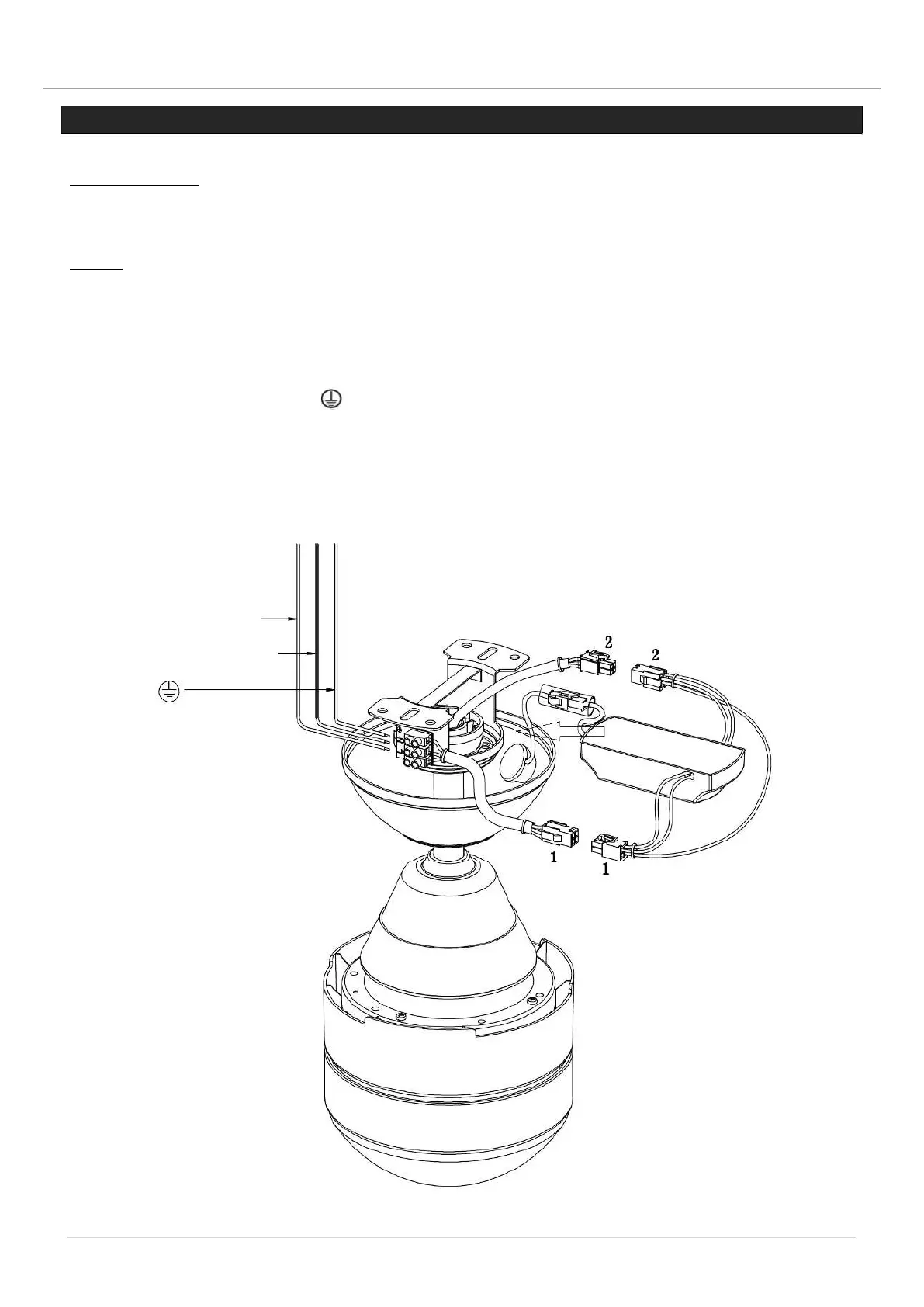

Fig. 7
Fuente de alimentación
220-240 VAC 50Hz
ENTRADA DE CA L (FASE)
ENTRADA DE CA N (NEUTRO)
