Bayside Megara Fan Installation Instructions
24 | P a g e v 1 . 0 ( 0 3 / 2 0 2 0 )
INSTALAR O SUPORTE DE FIXAÇÃO
A ventoinha de teto tem de ser instalada num local em que as lâminas tenham um espaço mínimo
de 300 mm da ponta da lâmina ao objeto mais próximo ou paredes.
Instale o suporte de fixação na viga do teto ou estrutura capaz de aguentar uma carga de, pelo
menos, 30 kg, com os dois parafusos compridos fornecidos. Certifique-se de que, pelo menos, 30
mm do parafuso fica roscado no suporte. (Fig. 2)
NOTA: Os parafusos de suporte fornecidos só podem ser usados com estruturas de madeira.
Para outro tipo de estruturas, TEM de usar parafusos do tipo adequado. Certifique-se de que os
parafusos são adequados para a superfície de montagem e o ambiente circundante.
INSTALAÇÃO EM TETOS ANGULARES (Fig. 3)
Este sistema de suspensão da ventoinha suporta uma
instalação em tetos com um ângulo máximo de 18 graus.
PENDURAR A VENTOINHA
Eleve o conjunto da ventoinha até ao suporte de fixação. Certifique-se de que a ranhura principal (A)
da esfera do gancho está posicionada na cavilha principal (B) do suporte de fixação (C) para evitar que
a ventoinha rode quando estiver a funcionar. (Fig.4)

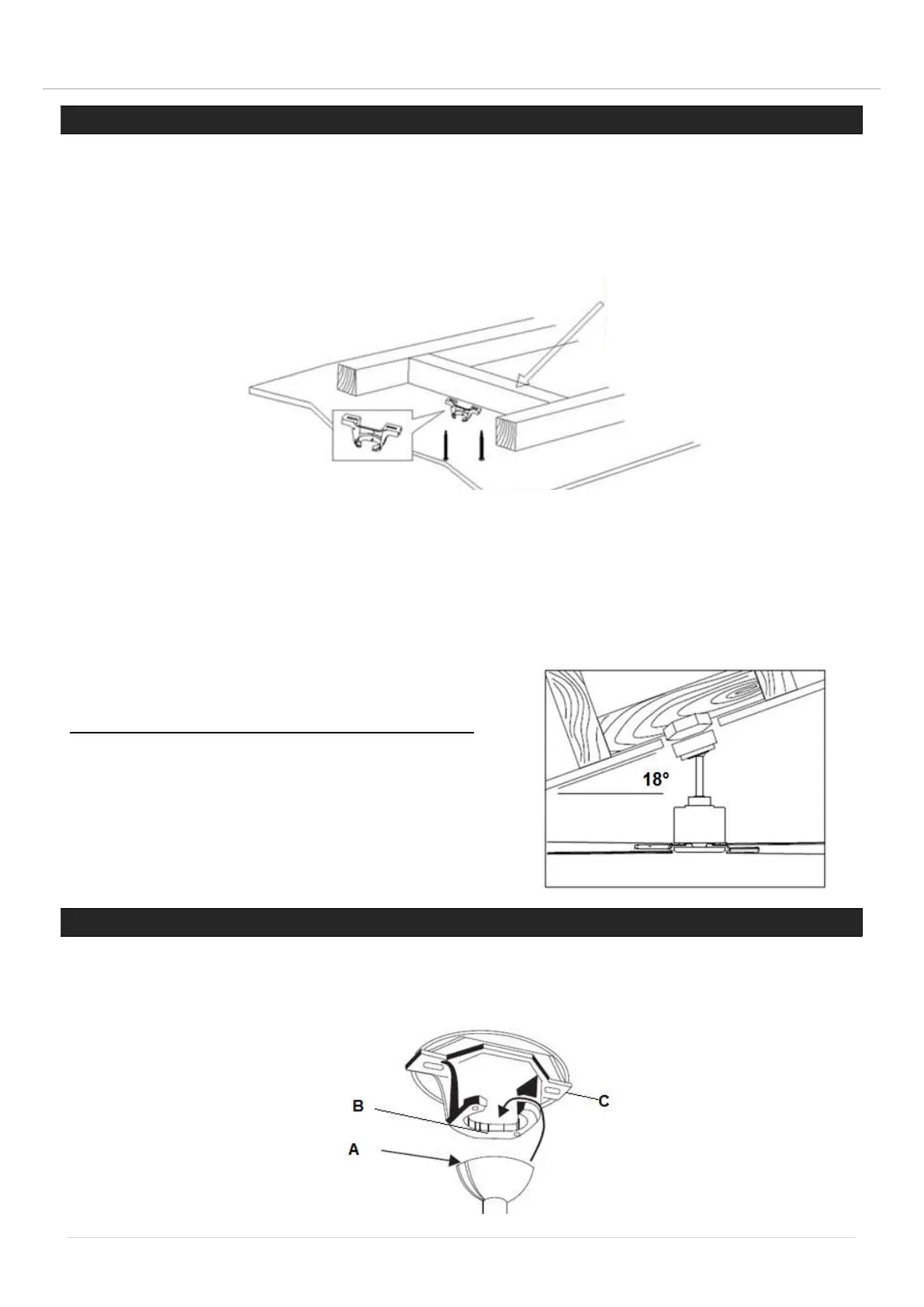

Fig. 2
Fig. 3
A VIGA TEM DE
CONSEGUIR
AGUENTAR
ATÉ 30 KG
NOTA: ESTA IMAGEM SERVE APENAS DE REFERÊNCIA E
NÃO REPRESENTA O VERDADEIRO SUPORTE
Fig. 4
