5. Verbinden Sie das mit AC IN L markierte Kabel von der Fernbedienung mit dem mit AC L markierten
Kabel der Stromversorgung.
6. Verbinden Sie das mit AC IN N markierte Kabel von der Fernbedienung mit dem mit AC N markierten
Kabel der Stromversorgung.
7. Verbinden Sie das mit ZUM MOTOR N (TO MOTOR N) markierte Kabel von der Fernbedienung mit
dem mit COM (N) markierten Kabel des Ventilators.
8. Verbinden Sie das mit ZUM MOTOR L (TO MOTOR L) markierte Kabel von der Fernbedienung mit
dem mit MOTOR L (TO MOTOR L) markierten Kabel des Ventilators.
9. Verbinden Sie das mit FÜR LICHT (FOR LIGHT) markierte Kabel von der Fernbedienung mit dem mit
LIGHT (LIGHT) markierten Kabel des Ventilators.
10. Drücken Sie die fest miteinander verbundenen Kabel wieder in die Anschlussbox zurück.
11. Legen Sie das Kabel von der Fernbedienung auf die Fernbedienung.
12. Legen Sie die Fernbedienung wieder in die ABDECKUNG ein (Siehe Abb. 4).
13. Setzen Sie die Abdeckung wieder auf die Wandhalterung auf.
14. Schalten Sie die Stromversorgung des Anschlussstromkreises wieder ein.

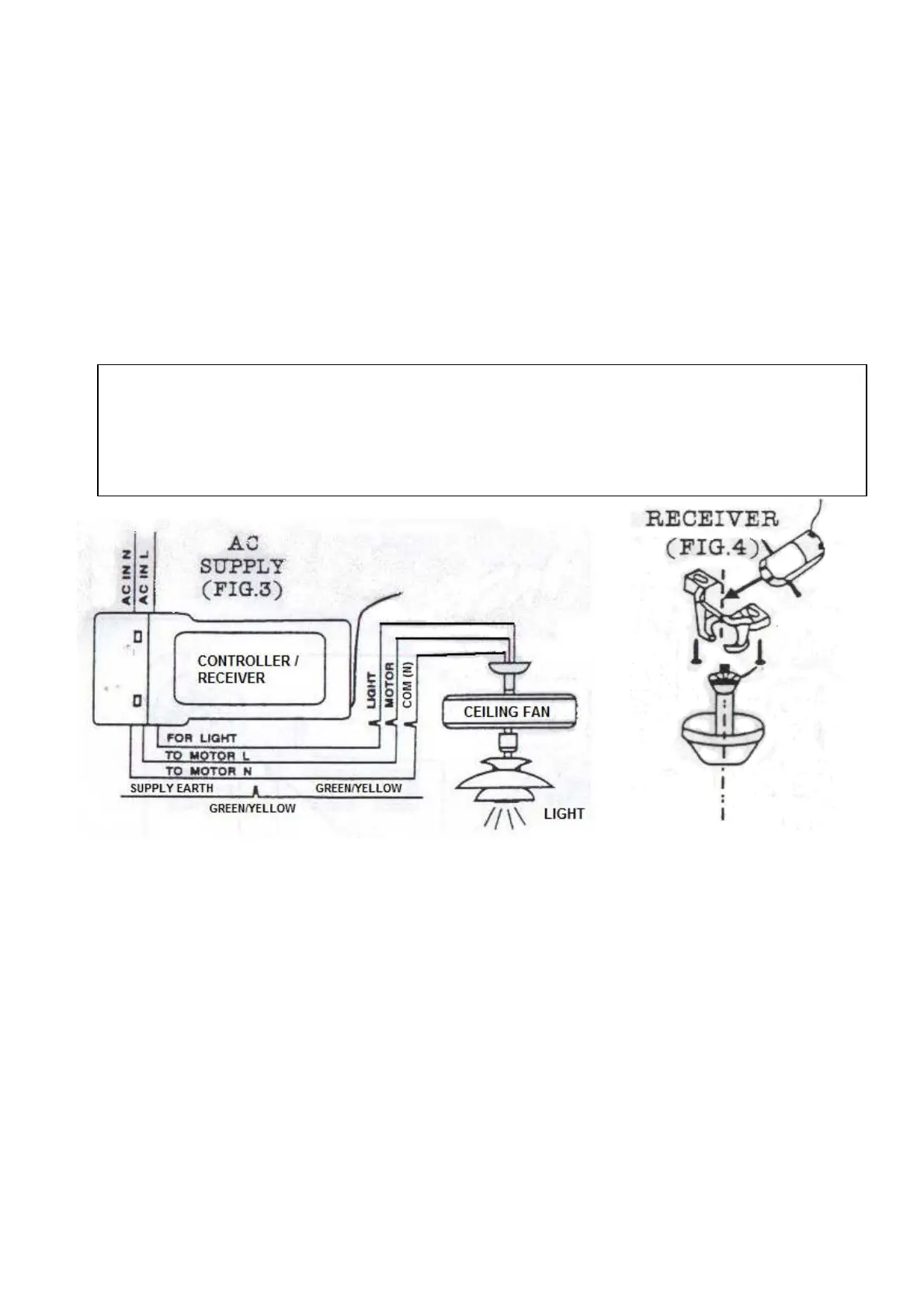

Abb. 3 Abb. 4
AC IN N AC IN N RECEIVER - EMPFÄNGER
AC IN L AC IN L
AC SUPPLY (FIG. 3) AC NETZSTROMVERSORGUNG (ABB. 3)
CONTROLLER/RECEIVER STEUEREINHEIT/EMPFÄNGER
FOR LIGHT FÜR LICHT
TO MOTOR L ZUM MOTOR L
TO MOTOR N ZUM MOTOR N
SUPPLY EARTH ERDUNGSKABEL
GREEN/YELLOW GRÜN/GELB
MOTOR MOTOR
COM (N) COM (N)
CEILING FAN DECKENVENTILATOR
LIGHT LICHT
HINWEIS: Diese Fernbedienung/Sender eignet sich nur für den Betrieb an Orten wo die
Steuerung/Empfängereinheit sicher und fest in die Abdeckung eingeführt werden kann. Ein Ventilator
mit Halterung des Typs wie in Abb. 4 dargestellt ist dafür geeignet.
WICHTIG
DIE VENTILATOR-INSTALLATION MUSS VOLLSTÄNDIG ABGESCHLOSSEN SEIN,
EINSCHLIESSLICH DER INSTALLATION DER VENTILATORFLÜGEL, BEVOR SIE DIE
FERNBEDIENUNG IN BETRIEB NEHMEN.
