14. Ripristinare l'alimentazione elettrica del circuito

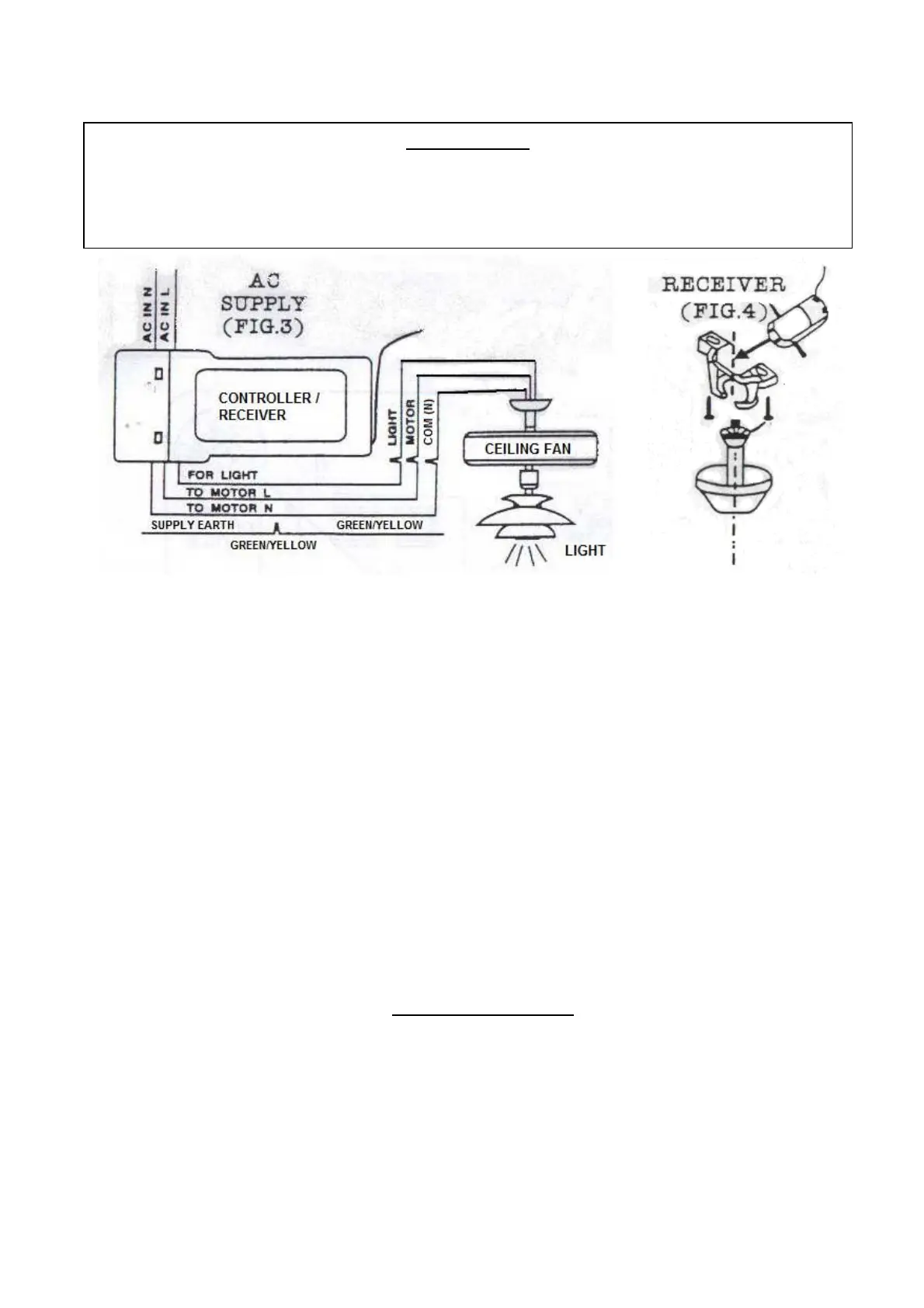

Fig. 3 Fig. 4
AC IN N – AC IN N
AC IN L – AC IN L
AC SUPPLY (FIG. 3) – ALIMENTAZIONE AC (FIG. 3)
CONTROLLER / RECEIVER - CONTROLLER / RICEVITORE RECEIVER - RICEVITORE
FOR LIGHT – PER LUCE
TO MOTOR – A MOTORE
TO MOTOR – A MOTORE
SUPPLY EARTH – ALIMENTAZIONE TERRA
GREEN / YELLOW - VERDE / GIALLO
COM (N) - COM (N)
CEILING FAN - VENTILATORE A SOFFITTO
LIGHT - LUCE
NOTA: questo telecomando/controller è adatto solo per i casi in cui il controller/ricevitore può essere
inserito all'interno della calotta in modo sicuro. Un ventilatore a soffitto con staffa di montaggio del tipo
mostrato in fig. 4 è adatto.
NOTA: il circuito di cablaggio del controller non deve essere condiviso con qualsiasi apparecchio
elettrico sensibile alle fluttuazioni di tensione, come proiettori con sensore a infrarossi.
NON utilizzare il cablaggio del controller, per altri fini che fornire energia al controller e all'attrezzatura
sotto controllo. Eventuali collegamenti esterni, che non fanno parte del circuito del controller possono
alterare il funzionamento del controller, e annulleranno la garanzia.
NOTA: l'angolo di pendenza del soffitto non deve superare l'angolo consentito per appendere il
ventilatore. Si rischia di danneggiare il ricevitore e provocare scosse elettriche. Si prega di verificare
con il rivenditore l'angolo di inclinazione adatto per montare al soffitto un ventilatore con telecomando.
NOTA: NON usare i comandi a muro di cui sopra né qualsiasi altro che ha la funzione di regolazione
della velocità / dimmer della luce con il ventilatore che ha il telecomando per evitare danni al
telecomando come segue:
L'INSTALLAZIONE DEL VENTILATORE DEVE ESSERE STATA COMPLETATA,
COMPRESO IL MONTAGGIO DELLE PALE, PRIMA DI TESTARE IL TELECOMANDO
