aparecerá el símbolo * al lado del
nombre hasta que las ediciones
hayan sido almacenadas.
El pulsar Enter hará que el preset
editado quede almacenado y
desaparecerá el símbolo *.
8. CUTOFF – use este control para
cambiar la frecuencia de corte del
VCF analógico de 12 dB/octava.
Este control se usa también para
ajustar los parámetros A junto
con los botones 10‑15. Tenga en
cuenta que los parámetros no se
ajustan hasta que el control haya
girado aproximadamente a las
9 en punto, para evitar cambios
accidentales.
9. RESO – use este control para
ajustar la resonancia del VCF.
También se usa para ajustar
los parámetros B junto con
los botones 10‑15. Tenga en
cuenta que los parámetros no se
ajustan hasta que el control haya
girado aproximadamente a las
9 en punto, para evitar cambios
accidentales.
Botones de selección de menú
– Cada opción tiene parámetros
A y B, salvo que aparezca ‑‑‑‑‑‑
al lado de B.
10. OSC-X – la pulsación de este
botón da acceso al menú
de oscilador.
• OSC1 A: Wave (onda: O,
triangular, cuadrada, PWM,
diente de sierra, super diente
de sierra, FM, ruido)
OSC1 B: DETU (desanación
cuando haya elegido super
diente de sierra) / FDBK
(realimentación cuando haya
elegido FM)
• OSC1 A: PWM (ajuste de
amplitud de pulso cuando
haya elegido la onda PWM)
OSC1 B: ‑‑‑‑‑‑‑
• OSC1 A: Coarse (anación
amplia para OSC1)
OSC1 B: Fine (anación precisa
para OSC1)
• OSC2 A: Wave (onda: O,
triangular, cuadrada, PWM,
diente de sierra, ruido)
OSC2 B: ‑‑‑‑‑‑‑
• OSC2 A: PWM (ajuste de
amplitud de pulso cuando
haya elegido la onda PWM)
OSC2 B: ‑‑‑‑‑‑‑
• OSC2 A: Coarse (anación
amplia para OSC2)
OSC2 B: Fine (anación precisa
para OSC2)
• OSC A: Bal (equilibra las
señales de los dos osciladores:
00 indica solo osc 1, 63 indica
solo osc 2, 31 o 32 indica un
equilibrio igual entre los dos).
OSC B: ‑‑‑‑‑‑‑‑
• PORTA A: Amount (cantidad de
portamento)
PORTA B: Mode (modo:
Portamento o Glissando)
• RING A: Amount (cantidad de
modulación de repique entre
los dos osciladores)
RING B: Switch (activa o
desactiva la modulación de
repique)
• PROG NAME EDIT (gire el
mando (5) para ir pasando por
los distintos caracteres y use
ENTER para elegirlo y pasar
al siguiente)

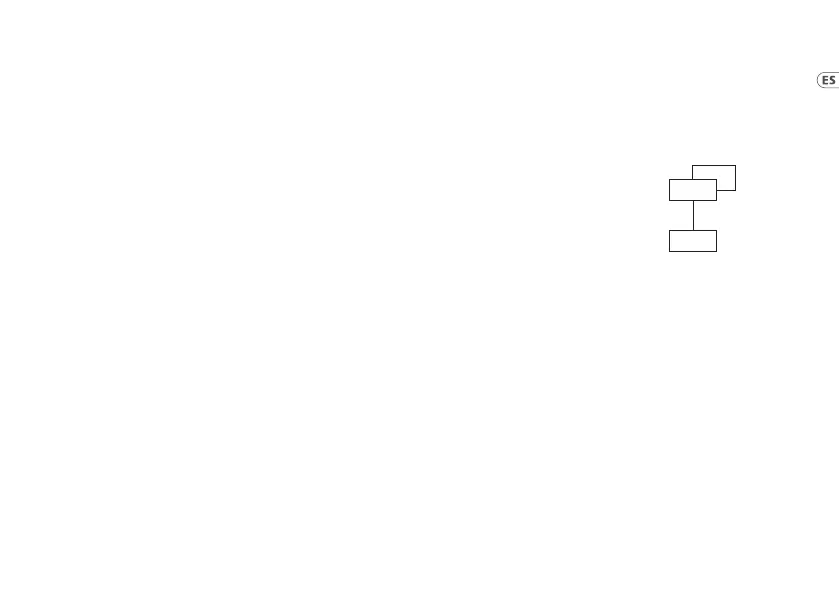

Distribución de oscilador FM
El operador 1 (OSC1) es la
portadora y el operador 2 (OSC2)
es el modulador con
realimentación ajustable de
0 a 99%
11. LFO-X – el pulsar este botón le da
acceso al menú LFO.
• LFO1 A: Wave (onda:
triangular, cuadrada, diente
de sierra)
LFO1 B: Destination (destino:
VCF, OSC, PWM (si ha elegido
la onda PWM), Detune
(desanación, si ha elegido
la onda de súper diente de
sierra).
• LFO1 A: Velocidad
LFO1 B: Cantidad
• LFO2 A: Wave (onda:
triangular, cuadrada, diente
de sierra)
LFO2 B: ‑‑‑‑‑‑‑
OP2
OP1
