JT-4000M MICRO
7. DISPLAY – zeigt das aktuelle
Preset und eine Oszilloskopgrak
seiner Wellenform an. Wenn
eine der Tasten 10‑15 verwendet
wird, werden stattdessen die
verfügbaren Optionen und
Einstellungen angezeigt. Wenn
ein Preset editiert wurde, wird
das Symbol * neben dem Namen
angezeigt, bis die Änderungen
gespeichert wurden. Durch
Drücken von ENTER wird das
bearbeitete Preset gespeichert
und das * wird nicht mehr
angezeigt.
8. CUTOFF – Mit diesem Regler
wird die Cuto‑Frequenz des
analogen 12 dB/Oktave VCF
eingestellt. Wird auch zur
Einstellung von A‑Parametern
in Verbindung mit den Tasten
10‑15 verwendet. Bitte beachten
Sie, dass die Parameter erst
angepasst werden, wenn sich der
Regler auf ca. 9 Uhr gedreht hat,
um versehentliche Änderungen
zu vermeiden.
9. RESO – Verwenden Sie diesen
Regler, um die Resonanz des
VCFs einzustellen. Wird auch zur
Einstellung von B‑Parametern
in Verbindung mit den Tasten
10‑15 verwendet. Bitte beachten
Sie, dass die Parameter erst
angepasst werden, wenn sich der
Regler auf ca. 9 Uhr gedreht hat,
um versehentliche Änderungen
zu vermeiden.
Menü-Wahltasten – Jede
Option hat A‑ und B‑Parameter,
es sei denn, ‑‑‑‑‑‑ erscheint
neben B.
10. OSC-X – Durch Drücken dieser
Taste wird das Oszillator‑Menü
aufgerufen.
• OSC1 A: Wave (O, Triangle,
Square, PWM, Saw, Supersaw,
FM, Noise)
OSC1 B: DETU (Zum
Verstimmen/Detune, wenn
Supersaw gewählt ist) / FDBK
(Feedback, wenn FM
gewählt ist)
• OSC1 A: PWM (Pulse Width‑
Einstellung, wenn PWM
gewählt ist)
OSC1 B: ‑‑‑‑‑‑‑
• OSC1 A: Coarse (Grob/Coarse‑
Stimmung für OSC1)
OSC1 B: Fine (Fein/Fine‑
Stimmung für OSC1)
• OSC2 A: Wave (O, Triangle,
Square, PWM, Saw, Noise)
OSC2 B: ‑‑‑‑‑‑‑
• OSC2 A: PWM (Pulse Width‑
Einstellung, wenn PWM
gewählt ist)
OSC2 B: ‑‑‑‑‑‑‑
• OSC2 A: Coarse (Grob/Coarse‑
Stimmung für OSC2)
OSC2 B: Fine (Fein/Fine‑
Stimmung für OSC2)
• OSC A: Bal (Gleicht die Signale
der beiden Oszillatoren aus:
00 steht nur für OSC 1, 63 für
nur OSC 2, 31 oder 32 für eine
gleiche Balance zwischen
den beiden.)
OSC B: ‑‑‑‑‑‑‑‑
• PORTA A: Amount/Stärke
PORTA B: Mode/Modus
(Portamento oder Glissando)
• RING A: Amount/Stärke (Stärke
der Ringmodulation zwischen
den beiden Oszillatoren)
• RING B: Switch/Schalter
(schaltet die Ringmodulation
ein/aus)
• PROG NAME EDIT (Drehen
Sie Regler (5), um durch die
Zeichen zu scrollen. Drücken
Sie ENTER, um die Wahl zu
bestätigen und zum nächsten
Zeichen zu gehen.)

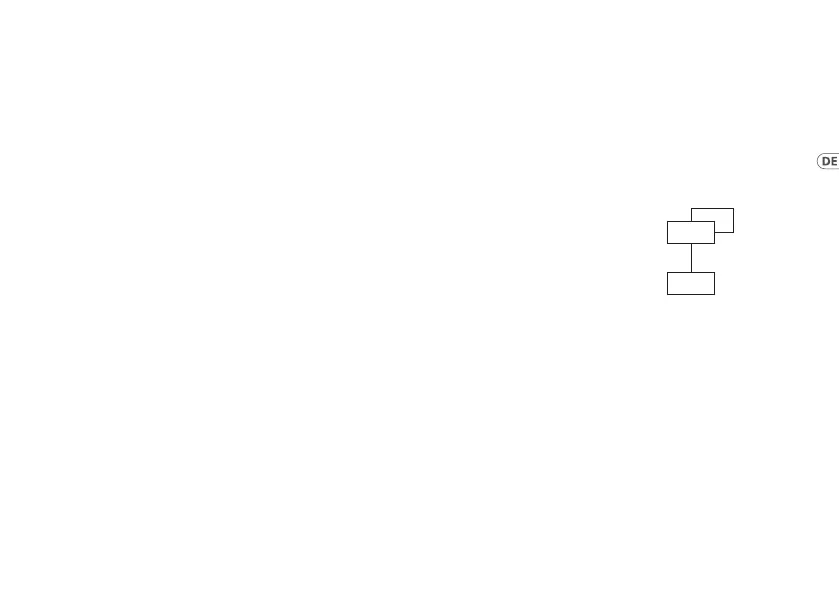

FM Oszillatoranordnung
Operator 1 (OSC1) ist der Träger
und Operator 2 (OSC2) ist der
Modulator mit einer von 0 bis
99 % einstellbaren
Feedbackfunktion
11. LFO-X – Durch Drücken dieser
Taste wird das LFO‑Menü
aufgerufen.
• LFO1 A: Wave (Triangle,
Square, Sawtooth)
LFO1 B: Destination/Ziel
(VCF, OSC, PWM (wenn PWM
gewählt ist), Detune (wenn
Supersaw gewählt ist).
• LFO1 A: Speed/
Geschwindigkeit
LFO1 B: Amount/Stärke
• LFO2 A: Wave (Triangle,
Square, Sawtooth)
LFO2 B: ‑‑‑‑‑‑‑
OP2
OP1
JT-4000M MICRO Bedienelemente
