da edição tenham sido salvas.
Salve o preset editado apertando
Enter, o símbolo * deixará de
ser exibido.
8. CUTOFF – use este controle
para mudar a frequência de
corte do VCF analógico de
12 dB/oitava. Também é usado
para ajustar os parâmetros A
em conjunção com os botões
10‑15. Por favor, note que os
parâmetros não se ajustam até
que o controle tenha girado para
aproximadamente 9 horas,
para evitar mudanças
acidentais.
9. RESO – use este controle para
ajustar a ressonância do VCF.
Também é usado para ajustar
os parâmetros B em conjunção
com os botões 10‑15. Por favor,
note que os parâmetros não se
ajustam até que o controle tenha
girado para aproximadamente
9 horas, para evitar mudanças
acidentais.
Botões de seleção de menu –
Cada opção tem parâmetros A
e B, ao menos que essa imagem
‑‑‑‑‑‑ apareça encostada no B.
10. OSC-X – apertar esse botão dá
acesso ao menu do oscilador.
• OSC1 A: Onda (desligada,
triangular, quadrada, PWM,
dente de serra, super serra,
FM, ruído)
OSC1 B: DETU (dessintonia
quando uma onda super
serra é selecionada) / FDBK
(feedback quando FM é
selecionado)
• OSC1 A: PWM (Pulso com
ajustes quando a onda PWM
estiver selecionada)
OSC1 B: ‑‑‑‑‑‑‑
• OSC1 A: Coarse (anação
grosseira do OSC1)
OSC1 B: Fine (anação renada
do OSC1)
• OSC2 A: Wave (onda desligada,
triangular, quadrada, PWM,
dente de serra, ruído)
OSC2 B: ‑‑‑‑‑‑‑
• OSC2 A: PWM (Pulso com
ajustes quando a onda PWM
estiver selecionada)
OSC2 B: ‑‑‑‑‑‑‑
• OSC2 A: Coarse (anação
grosseira do OSC2)
OSC2 B: Fine (anação renada
do OSC2)
• OSC A: Bal (Equilibra os sinais
dos dois osciladores: 00 indica
apenas OSC 1, 63 indica apenas
OSC 2, 31 ou 32 indica um
equilíbrio igual entre os dois.)
OSC B: ‑‑‑‑‑‑‑‑
• PORTA A: Valor
PORTA B: Mode/Modus
(Portamento oder Glissando)
• RING A: Valor (valor da
modulação de anel entre os
dois osciladores)
RING B: Switch (liga ou desliga
a modulação)
• PROG NAME EDIT (gire o
codicador (5) para percorrer
pelos caracteres, use ENTER
para selecionar e avançar para
o próximo)

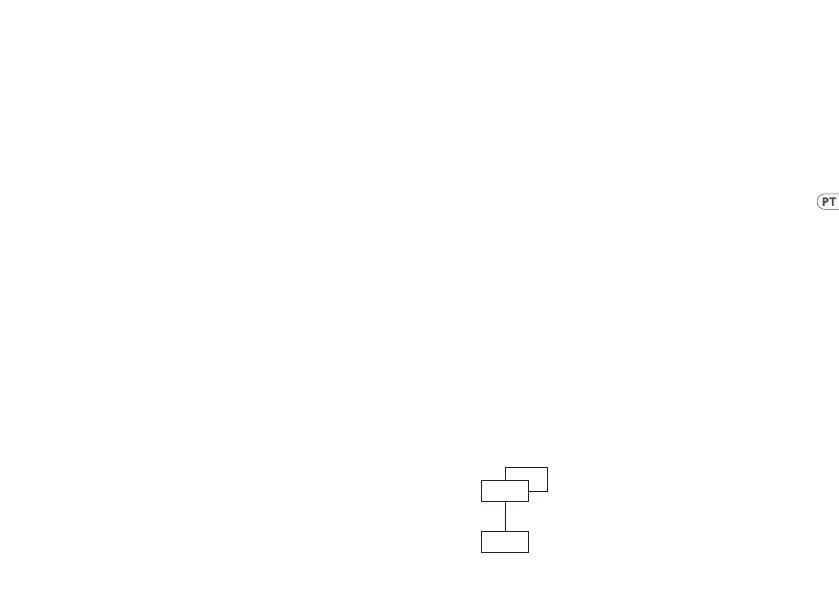

Disposição do oscilador FM
O Operador 1 (OSC1) é o portador
e o operador 2 (OSC2) é o
modulador com feedback
ajustável de 0 a 99%
OP2
OP1
11. LFO-X – apertar esse botão dá
acesso ao menu LFO.
• LFO1 A: Onda (triangular,
quadrada, dente de serra)
LFO1 B: Destino (VCF, OSC,
PWM (caso a onda PWM esteja
selecionada), Detune (caso a
super dente de serra esteja
selecionada).
• LFO1 A: Velocidade
LFO1 B: Valor
• LFO2 A: Onda (triangular,
quadrada, dente de serra)
LFO2 B: ‑‑‑‑‑‑‑
• LFO2 A: Velocidade
LFO2 B: Valor
12. FILTER – apertar esse botão dá
acesso ao menu FILTER.
• VCF A: Attack (ajusta o tempo
de ataque do gerador de
envelope VCF de 0 a 99)
VCF B: Decay (ajusta o tempo
de decaimento do gerador de
envelope VCF de 0 a 99)
• VCF A: Sustain (ajusta o nível
de sustentação do gerador de
envelope VCF de 0 a 99)
VCF B: Release (ajusta o tempo
de repouso do gerador de
envelope VCF de 0 a 99)
JT-4000M MICRO Controles
