40 41Quick Start Guide
SPACE FX
電源接続
モ ジ ュ ー ル に は 、標 準 の Eurorack 電源システムに接続するために必要
な 電 源ケーブルが 付属しています。以 下の 手 順に 従って、モジュール を
Eurorack ケースに接 続しま す。
1. 電源またはラックケースの電源を切り、電源ケーブルを外します。
2. 電源ケーブル の 16 ピンコネクタを電源装置またはラックケース
のソケットに 差し 込 みます。コネクタには 、ソケットのギャップに
合わせて配 置されるタブがあるため、正しく挿入することはでき
ません。電源装置にキー付きソケットがない場合は、ケーブルの
赤い ストライプをピ ン 1 (-12 V) に 向 けて指定してください 。
3. モジュール背面のソケットに 10 ピンコネクタを挿 入します。
コ ネ ク タ に は 、正 し い 方 向 を 取 り 付 け る ソ ケ ット に 合 わ せ て 配 置
するタブがあります。
4. 電源ケーブルの両端がしっかりと接続されたら、モジュールをケ
ースに 取り付け て電 源を入れま す。

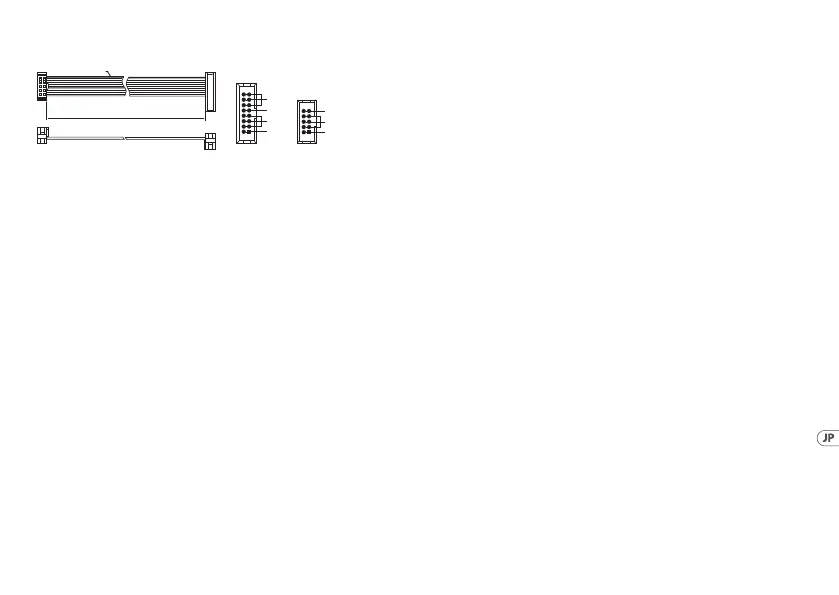

HOT USED
Red Stripe
200 mm ± 10
15 16
21
P2P1
2
10 9
1
Connect end P1 to the module socket
Connect end P2 to the power supply
+ 12V
- 12V
GROUND
+ 12V
- 12V
GROUND
インストール
必要なネジは、ユーロラックケースに取り付けるためのモジュールに付
属していま す。取り付 ける前に電 源ケーブルを 接 続します。
ラックケースに よっては 、ケースの 長さに沿 って 2 HP 間隔をあけた一
連 の 固 定 穴 や 、個 々 の ね じ 板 が ケ ー ス の 長 さ に 沿 っ て ス ラ イ ド で き る ト
ラックが存在する場合があります。自由に動くねじ板はモジュールの正
確な位置を可能にするが、各版はねじを取り付ける前にモジュールの
取付け穴に近い関係で置かれるべきである。
取り付け穴のそれぞれがねじ付きレールまたはねじ板に合うように、
ユーロラックレールに対してモジュールを保持します。ねじを途中で取
り付けて開始し、位置を微調整しながら、すべての位置合わせを行い
ます。最終的な位置が決まってきた後、ネジを締め付けて下ろします。
