42 43Quick Start Guide
SPACE FX
电源连接
该模块配备了连接到标准 Eurorack 电源系统所需的电源线。 按照这些步
骤将模块连接到您的 Eurorack 案例。
1. 关闭电源或机架外壳电源并断开电源电缆。
2. 将电源线上的 16 针连接器插入电源或机架盒上的插座中。
连接器有一个选项卡， 该选项卡将与插座中的间隙对齐， 因此不
能错误地插入该选项卡。 如果电源没有钥匙插座， 请务必将引脚
1 （-12 V） 定向到电缆上的红色条纹上。
3. 将 10 针连接器插入模块背面的插座中。 连接器有一个选项卡，
该选项卡将与插座对齐以获得正确的方向。
4. 电源线的两端牢固连接后， 您可以在情况下安装模块并打开电源。
安装
必要的螺丝包含在用于安装在欧洲拉克箱中的模块中。 安装前连接
电源线。
根据机架外壳的不同， 可能会有一系列固定孔， 沿着机箱的长度间隔
2 HP， 或允许单个螺纹板沿外壳长度滑动的轨道。 自由移动的螺纹板允
许模块的精确定位， 但在连接螺丝之前， 每个板应定位在与模块安装
孔的大致关系中。
将模块与 Eurorack 导轨对立， 以便每个安装孔与螺纹导轨或螺纹板对
齐。 将螺丝部分连接以开始， 这将允许在调整它们时对定位进行小调
整。 确定最终位置后， 拧紧螺丝。

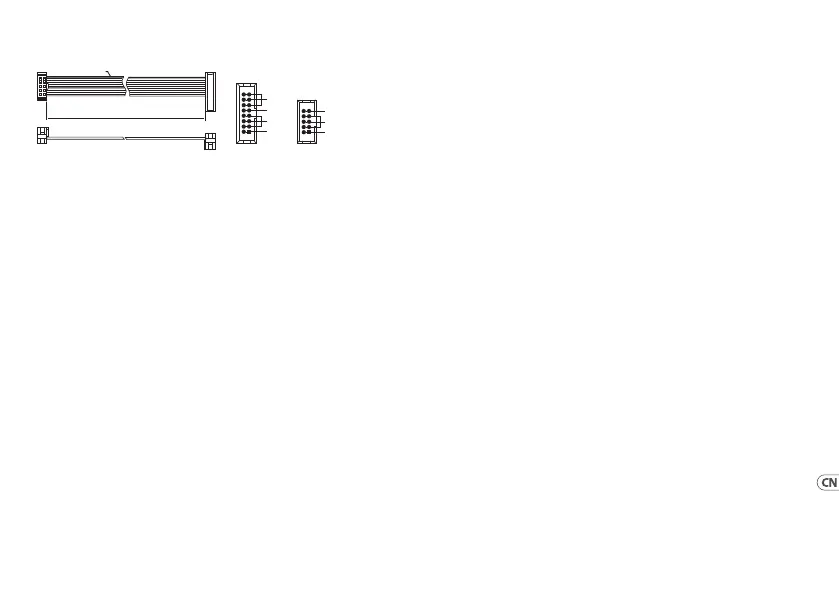

HOT USED
Red Stripe
200 mm ± 10
15 16
21
P2P1
2
10 9
1
Connect end P1 to the module socket
Connect end P2 to the power supply
+ 12V
- 12V
GROUND
+ 12V
- 12V
GROUND
