(DE) Bedienelemente
1. FREQUENCY RANGE – Verwenden Sie diese Taste,
um den zentralen Frequenzbereich des Steuergeräts
(7) auszuwählen:
Grün – ⁄ Hz
Orange – 2 Hz
Rot – 131 Hz
Der LED-Ring leuchtet in der entsprechenden Farbe.
2. RELATIONSHIP – Verwenden Sie diese Taste, um das
Verhältnis zwischen den vier CV-Ausgängen (22 – 25)
einzustellen: Aus – die vier Ausgänge erzeugen
unterschiedliche Wellenformen, wobei Steuergerät
16 als Abschwächer für Output 1 wirkt.
Output 1 – Dreieckswelle, beeinusst von allen
Steuerungen
Output 2 – Dreieckswelle, beeinusst von allen
Steuerungen
Output 3 – Puls Welle, mit PWM aus der SLOPE
Steuerung
Output 4 – Rechteckwelle
Grün – Steuergerät 16 führt einen Crossfade zwischen
den vier Ausgängen durch.
Orange – Steuergerät 16 versetzt die Spitzen
der Ausgänge.
Rot – Steuerget 16 passt die Verhältnisse der
Ausgänge an. Bei 12 Uhr folgen alle der von Steuergerät
7 eingestellten Frequenz, im Uhrzeigersinn (CW)
werden die Frequenzen der Ausgänge 23 – 25 erhöht,
gegen den Uhrzeigersinn (CCW) werden sie verringert.
Der LED-Ring leuchtet in der entsprechenden Farbe.
3. MODE – Verwenden Sie diese Taste, um den
Arbeitsmodus auszuwählen:

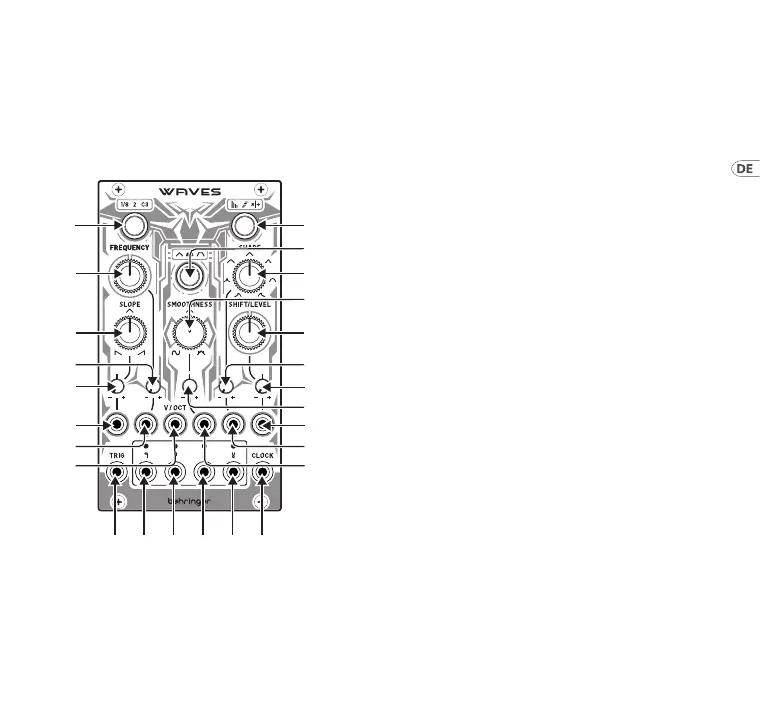

WAVES Bedienelemente
(1)
(7) (13)
(10)
(16)(4)
(20) (22) (23) (24) (25) (21)
(18)
(17)
(11)
(14)
(
5)
(
6)
(
8)
(
9)
(15)
(19) (12)
(3)
(2)
39Quick Start Guide38 WAVES
