Behringer WAVES - Installazione

Connessione di Alimentazione
Il modulo viene fornito con il cavo di alimentazione
necessario per il collegamento a un sistema di alimentazione
Eurorack standard. Seguire questi passaggi per collegare
l’alimentazione al modulo. È più facile eettuare questi
collegamenti prima che il modulo sia stato montato in un
case rack.
1. Spegnere l’alimentatore o il case del rack e scollegare il
cavo di alimentazione.
2. Inserire il connettore a 16 pin del cavo di alimentazione
nella presa sull’alimentatore o sulla custodia del rack.
Il connettore ha una linguetta che si allineerà con lo
spazio nella presa, quindi non può essere inserito in
modo errato. Se l’alimentatore non dispone di una presa
con chiave, assicurarsi di orientare il pin 1 (-12 V) con la
striscia rossa sul cavo.
3. Inserire il connettore a 10 pin nella presa sul retro del
modulo. Il connettore ha una linguetta che si allineerà
con la presa per un corretto orientamento.
4. Dopo che entrambe le estremità del cavo di
alimentazione sono state ssate saldamente, è possibile
montare il modulo in una custodia e accendere
l’alimentatore.

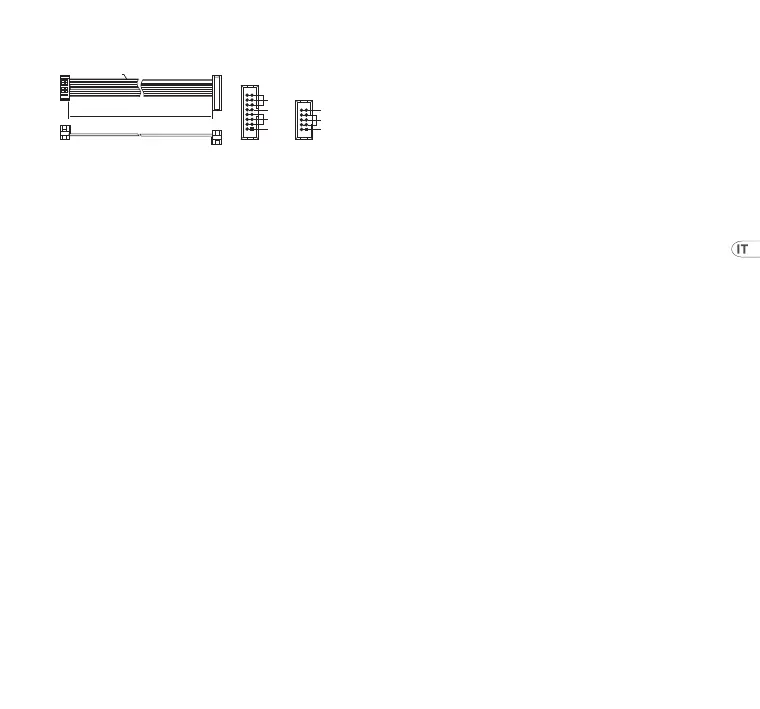

HOT USED
Red Stripe
200 mm ± 10
15 16
21
P2P1
2
10 9
1
Connect end P1 to the module socket
Connect end P2 to the power supply
+ 12V
- 12V
GROUND
+ 12V
- 12V
GROUND
Installazione
Le viti necessarie sono incluse con il modulo per il montaggio
in una custodia Eurorack. Collegare il cavo di alimentazione
prima del montaggio.
A seconda del case del rack, potrebbero esserci una serie
di fori ssi distanziati di 2 HP l’uno dall’altro lungo la
lunghezza del case, o un binario che consente alle singole
piastre lettate di scorrere lungo la lunghezza del case.
Le piastre lettate a movimento libero consentono un
posizionamento preciso del modulo, ma ciascuna piastra deve
essere posizionata in relazione approssimativa con i fori di
montaggio nel modulo prima di ssare le viti.
Tenere il modulo contro le guide Eurorack in modo che
ciascuno dei fori di montaggio sia allineato con una guida
lettata o una piastra lettata. Attacca le viti in parte
per iniziare, il che consentirà piccoli aggiustamenti al
posizionamento mentre le fai allineare tutte. Dopo aver
stabilito la posizione nale, serrare le viti.
