(PT) Controles
1. FREQUENCY RANGE – Use este botão para selecionar a
faixa de frequência central do controle (7):
Verde – ⁄ Hz
Laranja – 2 Hz
Vermelho – 131 Hz
O contorno LED acenderá na cor relevante
2. RELATIONSHIP – Use este botão para denir
a relação entre as quatro saídas CV (22 – 25):
Desligado – as quatro saídas produzem formas de
onda diferentes, com o controle 16 atuando como um
atenuvertor no Output 1.
• Output 1 – Onda triangular, afetada por todos
os controles
• Output 2 – Onda triangular, afetada por todos
os controles
• Output 3 – Onda pulsante, com PWM vindo do
controle SLOPE
• Output 4 – Onda quadrada
Verde – O controle 16 dene uma transição entre as
quatro saídas.
Laranja – O controle 16 desloca os picos das saídas.
Vermelho – O controle 16 ajusta as proporções das
saídas. Às 12 horas, todas seguem a frequência denida
pelo controle 7, girando no sentido horário (CW)
aumenta as frequências das saídas 23 – 25, girando no
sentido anti-horário (CCW) as diminui.
O contorno LED acenderá na cor relevante.
3. MODE – Use este botão para selecionar o modo
de operação:
Verde – envelope AD unipolar único, com uma faixa de
0 V a +8 V.

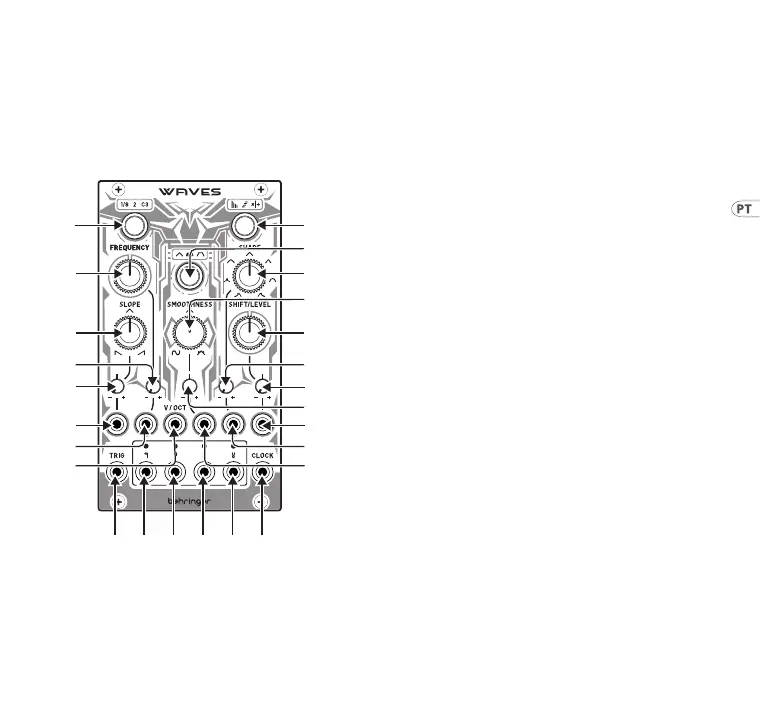

WAVES Controles
