101Quick Start Guide100 WAVES
(CN) 电源连接
该模块配备了连接到标准 Eurorack 电源系统所需的
电源线。 按照这些步骤将模块连接到您的 Eurorack
案例。
1. 关闭电源或机架外壳电源并断开电源电缆。
2. 将电源线上的 16 针连接器插入电源或机架盒
上的插座中。 连接器有一个选项卡, 该选项卡
将与插座中的间隙对齐, 因此不能错误地插入
该选项卡。 如果电源没有钥匙插座, 请务必将引
脚 1 (-12 V) 定向到电缆上的红色条纹上。
3. 将 10 针连接器插入模块背面的插座中。 连接器
有一个选项卡, 该选项卡将与插座对齐以获得
正确的方向。
4. 电源线的两端牢固连接后, 您可以在情况下安
装模块并打开电源。

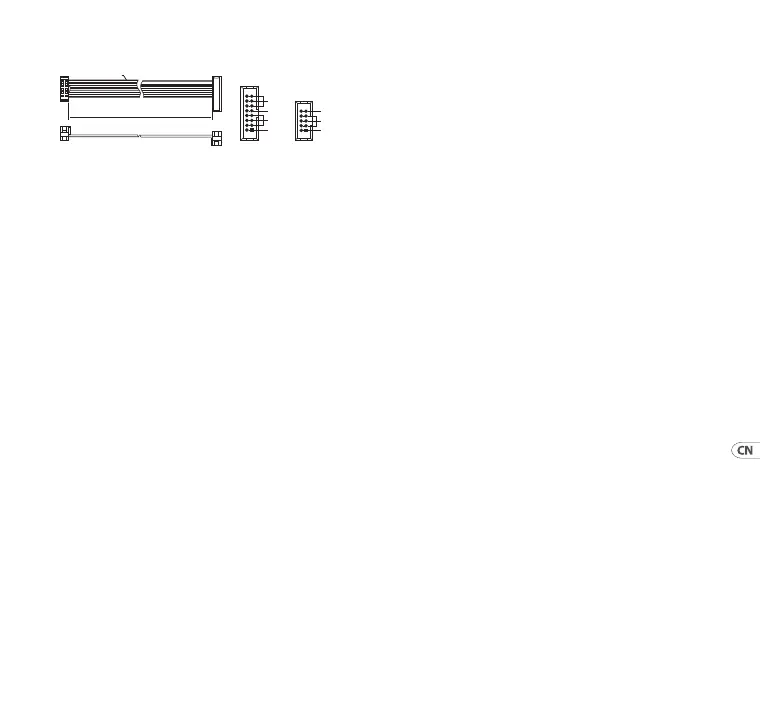

HOT USED
Red Stripe
200 mm ± 10
15 16
21
P2P1
2
10 9
1
Connect end P1 to the module socket
Connect end P2 to the power supply
+ 12V
- 12V
GROUND
+ 12V
- 12V
GROUND
安装
必要的螺丝包含在用于安装在欧洲拉克箱中的模
块中。 安装前连接电源线。
根据机架外壳的不同, 可能会有一系列固定孔, 沿着
机箱的长度间隔 2 HP, 或允许单个螺纹板沿外壳长度
滑动的轨道。 自由移动的螺纹板允许模块的精确定
位, 但在连接螺丝之前, 每个板应定位在与模块安装
孔的大致关系中。
将模块与 Eurorack 导轨对立, 以便每个安装孔与
螺纹导轨或螺纹板对齐。 将螺丝部分连接以开始,
这将允许在调整它们时对定位进行小调整。 确定最
终位置后, 拧紧螺丝。
