17
COD. 653770 Rev.0
DEUTSCH
14a
BETRIEBSSTÖRUNGEN, IHRE URSACHEN UND MÖGLICHE ABHILFEN
MANUELLE NOTSTEUERUNG PNEUMATISCHER FLANSCH

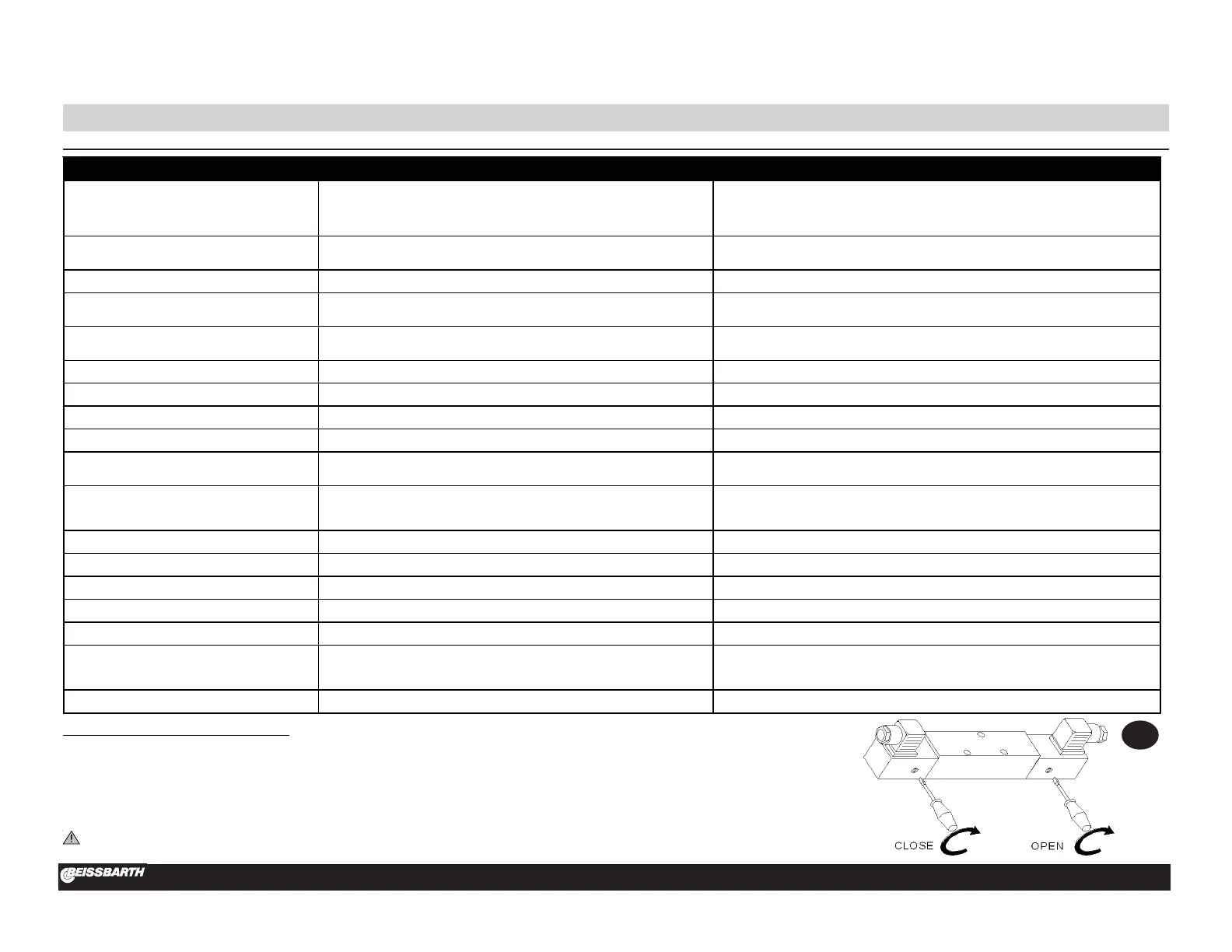

Bei Betriebsstörungen des pneumatischen Flanschsperr- oder Flanschentsperrsystems, wie auch bei Fehlen der Spannung zum Öffnen oder Schließen des Flanschs, wie folgt vorgehen: sich hinter den
Caisson der Auswuchtmaschine begeben, die beiden Stöpsel über dem Klebeetikett von Abb. 14-a entfernen und mit Hilfe eines gewöhnlichen Schraubenziehers, auf die beiden manuellen Steuerungen des
Elektroventils einwirken, indem man diesen im Uhrzeigersinn dreht (s. Aufkleber).
WICHTIG: NACH DEM SCHLIESSEN ODER ÖFFNEN DES FLANSCHS, DIE MANUELLEN STEUERUNGEN IN IHRE AUSGANGSSTELLUNG ZURÜCKBRINGEN.
Andere eventuelle Betriebsstörungen sind hauptsächlich technischen Charakters und müssen durchPROFESSIONELL QUALIFIZIERTES TECHNISCHES PERSONALkontrolliert und
eventuell eingeschränkt werden
Betriebsstörungen
(Videoangabe))
Ursachen Mögliche Abhilfen
A) Bei Einschalten der Maschine erleuchtet sich der Video nicht. 1. Fehlen der externen Speisung oder Fehlen einer Phase
2. Beschädigung der Schmelzdrähte F3-F4 in der elektrischen Anlage (s. elektrische Schaltpläne N.652960)
3. Beschädigung der Schmelzdrähte F1 – F2 an der Karte (s. elektrische Schaltpläne N. 652961)
1. Kontrollieren, dass Phase und Neutral an die Auswuchtmaschine angeschlossen sind.
2. Ersatz der Schmelzdrähte F3 und/oder F4 (die eventuelle erneute Beschädigung der Schmelzdrähte deutet auf
Betriebsstörungen des elektrischen Teils hin)
3. Ersatz der Schmelzdrähte F1 und/oder F2 (die eventuelle erneute Beschädigung der Schmelzdrähte deutet auf
Betriebsstörungen des elektrischen Teils hin)
B) Bei m Einschalten erscheint die Mitteilung “ Der Speicher hat die
Daten verloren. Neue Eichung erforderlich”
1. Die Karte hat die in der Fabrik vorgegebenen Eichdaten verloren.
2. Eine oder mehrere Eichphasen (Konfiguration, Eichung der Kaliber, Grundeichung) wurden nicht
vorgenommen
1. Alle Eichphasen der Auswuchtmaschine erneut ausführen
2. Die fehlenden Programmierungen oder Eichungen vornehmen
C) Beim Einschalten erscheint die Mitteilung “Der Arbeitsspeicher
ist nicht für den Betrieb geeignet”
1. Die Arbeitsspeicherung der elektronischen Karte ist nicht gut 1. Die Karte ersetzen
D) Es erscheint die Schrift:
“Der Motor dreht sich in die entgegengesetzte Richtung”
1. Beim Start (Drücken der START -Taste aste oder Senken der Schutzabdeckung) dreht sich das Rad
rückwärts
2. Motorphasen vertauscht
1. Sich darüber vergewissern, dass das Rad beim Moment des Starts stillsteht und vermeiden, dass es sich beim START
nach hinten dreht.
2. Den korrekten Anschluss des Motors überprüfen (s. elektrische Schaltpläne N. 652960)
E) Wurde START gedrückt, erscheint die Mitteilung:
“Der Motor erreicht die Drehgeschwindigkeit nicht”
1. Der Motor erreicht die notwendigen Umdrehungen für eine gute Auswuchtung nicht
2. Betriebsstörung der elektrischen Anlage
3. Betriebsstörung der elektronischen Karte
1. Die Netzspannung kontrollieren (wahrscheinlich ist sie gering)
2. Ersatz des elektrischen Teils
3. Ersatz der elektronischen Karte
F) Bei Drücken des Knopfes START erscheint die Mitteilung
“Die Schutzabdeckung wurde nicht geschlossen”
1. Die Schutzabdeckung wurde nicht gesenkt
2. Beschädigung des Mikroschalters der Schutzabdeckung (s. elektrische Schaltpläne N. 652960)
1. Die Schutzabdeckung bei montiertem Rad absenken
2. Ersatz des Mikroschalters.
G) Auf dem Monitor erscheint die Mitteilung
“Der optische Sensor zur Positionsaufnahme ist defekt”
1. Defekt an den Positionsaufnehmern der optischen Elektronik
2. Der Motor dreht sich nicht
1. Ersatz der optischen Elektronik
2. Den elektrischen Teil kontrollieren
H) Auf dem Monitor erscheint die Mitteilung
“Der optische Sensor zur Phasenaufnahme ist defekt”
1. Defekt am Aufnehmer für den Durchgang des Nullwerts in der optischen Elektronik
2. Der Motor dreht sich nicht
1. Ersatz der optischen Elektronik
2. Den elektrischen Teil kontrollieren
I) Während des Messzyklusses erscheint die Mitteilung:
“Schutzvorrichtung geöffnet”
1. Die Schutzabdeckung wurde vor Messende hochgehoben 1. Das Ende des Messtarts abwarten, bevor man die Schutzabdeckung hochhebt
L) Während des Messzyklusses erscheint die Mitteilung:
“Die Radgeschwindigkeit ist unter das Minimum zur Messung
gesunken”
1. Während des Messens wurde das Bremspedal gedrückt
2. Die Drehgeschwindigkeit des Motors ist nicht regulär
1. Vermeiden, das Bremspedal zu drücken, wenn der Motor nicht in Bewegung ist
2. a) Darauf achten, die Maschine während des Messens nicht durch Stösse zu beschädigen
b) Die Netzspannung kontrollieren (wahrscheinlich ist sie gering)
M) Auf dem Monitor erscheint die Mitteilung:
“Möglicher Defekt am elektrischen Teil”
1. Die elektronische Karte hat eine Gefahrensituation herausgestellt, die an die zu hohe
Radgeschwindigkeit während einer Phase, in der die Maschine nicht aktiv ist, gebunden ist. (die Welle
dreht sich bei hoher Geschwindigkeit ohne den START des Bedieners): die Freigabe des elektrischen
Teils wird entnommen.
1. Die Maschine ausschalten, die Schutzabdeckung senken und anschliessend die Maschine wieder einschalten, ohne das
Rad zu bewegen: bleibt die Fehlersituation bestehen, muss der elektrische Teil kontrolliert (und eventuell ersetzt)
werden
N) Auf dem Monitor erscheint die Mitteilung:
“ Die Messdaten des Rads müssen vorgegeben werden.”
1. Raddaten nicht vorgegeben 1. Die Raddaten vorgeben, bevor man den Messtart ausführt
O) Auf dem Monitor erscheint die Mitteilung:
“ Die Radunwucht liegt ausserhalb des Einstellungsbereichs”
1. Gewicht ausserhalb des Einstellbereichs (Das zur Radauswuchtung notwendige Gewicht liegt über 250
Gramm)
1. a) Kontrollieren, dass die Radbefestigung am Flansch korrekt vorgenommen wurde
b) Aufsuchen (trotz allem) der äusseren Position, ein Gewicht von 100 Gramm anbringen und einen Start vornehmen.
P) Beim Ende eines Eichstarts erscheint die Mitteilung:
” Das Mustergewicht wurde n icht angeschraubt”
1. Das Kalibriergewicht wurde nicht am Rad angebracht 1. Das Eichen von Beginn an wiederholen und das Kalibriergewicht, wenn vom Eichvorgang vorgesehen, anbringen. (s.
auch “Grundeichung der Maschine “ (S. 37)
Q) Auf dem Monitor erscheint die Mitteilung
“Der interne Pick-Up ist defekt”
1. Der linke Pick-Up wurde nicht korrekt angeschlossen, oder ist defekt, oder das Kabel ist unterbrochen.. 1. Den Anschluss kontrollieren (und eventuell den linken Pick-Up ersetzen)
R) Auf dem Monitor erscheint die Mitteilung
“Der äussere Pick-Up ist defekt”
1. Der rechte Pick-Up wurde nicht korrekt angeschlossen, oder ost defekt, oder das Kabel ist unterbrochen. 1. Den Anschluss kontrollieren (und eventuell den rechten Pick-Up ersetzen).
S) Auf dem Monitor erscheint die Mitteilung
“Der Phasenunterschied zwischen den beiden Pick-Up ist zu hoch”
1. Der Phasenunterschied zwischen den beiden Pick-Up ist zu hoch 1. a) Überprüfen, ob das Eichgewicht korrekt angebracht wurde.;
b) zudem das Aufstellen der Maschine überprüfen: wahrscheinlich steht sie nicht stabil und vibriert zu viel;
c) bleibt das Problem auch nach korrekter Befestigung der Maschine bestehen, ist der Anschluss der Aufnehmer und
der elektronischen Karte zu kontrollieren (und sind diese eventuell zu er setzen).
T) Auf dem Bildschirm erscheint die Nachricht
“optischer Sensor defekt”
1. Unregelmäßigkeiten bei den Signalen der Optoelektronik 1. a) Die Sauberkeit der Optoelektronik und der gelochten Scheibe überprüfen
b) Hält das Problem an, die optoelektronische Karte ersetzen
