19
COD. 653770 Rev.0
ÐÓÑÑÊÈÉ
ÍÅÈÑÏÐÀÂÍÎÑÒÈ, ÈÕ ÏÐÈ×ÈÍÛ È ÂÎÇÌÎÆÍÛÅ ÑÏÎÑÎÁÛ ÓÑÒÐÀÍÅÍÈß
ÀÂÀÐÈÉÍÛÅ ÐÓ÷ÍÛÅ ÊÎÌÀÍÄÛ ÏÍÅÂÌÀÒÈ÷ÅÑÊÎÃÎ ÔËÀÍÖÀ

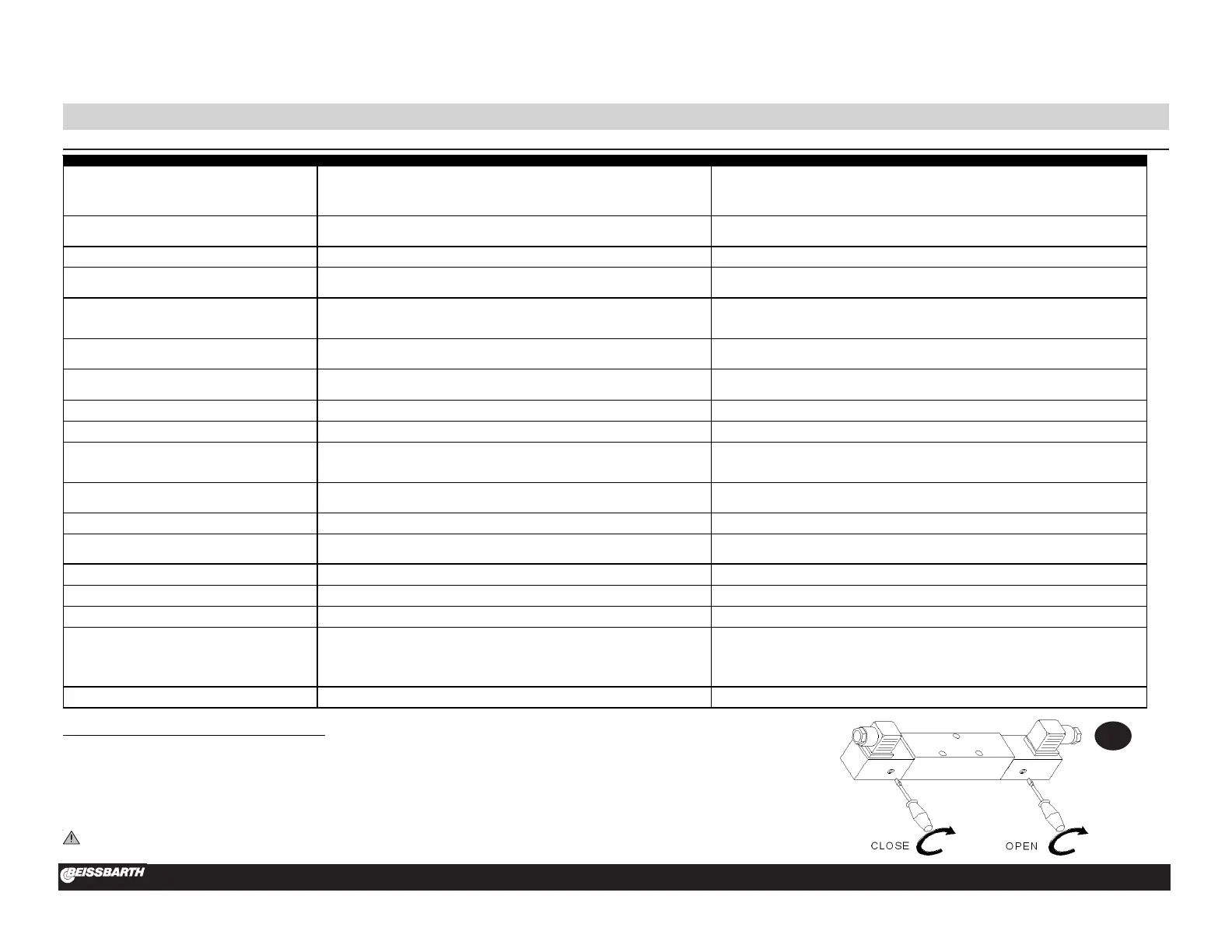

 ñëó÷àå ïëîõîé ðàáîòû ñèñòåìû áëîêèðîâàíèÿ/äåáëîêèðîâàíèÿ ôëàíöà èëè ïðè îòñóòñòâèè íàïðÿæåíèÿ äëÿ îòêðûòèÿ è çàêðûòèÿ ôëàíöà äåéñòâîâàòü ñëåäóþùèì îáðàçîì: ïîäîéòè ê çàäíåé ÷àñòè
êîðïóñà áàëàíñèðîâî÷íîãî ñòàíêà, óäàëèòü äâå ïðîáêè, íàõîäÿùèåñÿ íàä ïðåäñòàâëåííîé íà ðèñ 14-à íàêëåéêîé, è ñ ïîìîùüþ îáû÷íîé îòâåðòêè, ïîâîðà÷èâàÿ åå ïî ÷àñîâîé ñòðåëêå, ïðèâåñòè â
äåéñòâèå äâå ðó÷íûå êîìàíäû ýëåêòðîêëàïàíà (ñì. íàêëåéêó).
ÂÍÈÌÀÍÈÅ: ÏÎÑËÅ ÇÀÊÐÛÒÈÅ ÈËÈ ÎÒÊÐÛÒÈß ÏÍÅÂÌÀÒÈ×ÅÑÊÎÃÎ ÔËÀÍÖÀ ÏÐÈÂÅÑÒÈ ÐÓ×ÍÛÅ ÊÎÌÀÍÄÛ Â ÏÅÐÂÎÍÀ×ÀËÜÍÎÅ ÏÎËÎÆÅÍÈÅ
Äðóãèå âîçìîæíûå íåèñïðàâíîñòè èìåþò â îñíîâíîì òåõíè÷åñêèé õàðàêòåð è äîëæíû ïðîâåðÿòüñÿ è, ïî âîçìîæíîñòè óñòðàíÿòñÿ ÂÛÑÎÊÎ ÊÂÀËÈÔÈÖÈÐÎÂÀÍÍÛÌ
ÒÅÕÍÈ×ÅÑÊÈÌ ÏÅÐÑÎÍÀËÎÌ.
14a
Неисправности (указания на мониторе) причины возможные способы устранения
A)
При включении станка
монитор не включается
1. Отсутствует питание в сети или не хватает одной фазы
2. Поломка предохранителей F3 –F4 электрического оборудования (смотреть
электросхемы N. 652960)
3. Поломка предохранителей F1 – F2 на плате (смотреть электросхемы N.
652961
)
1. Проверить подключение фаз и нейтрального провода к балансировочному станку
2. Заменить предохранители F3 и/или F4 (повторная поломка предохранителей указывает на
плохую работу электрической части оборудования)
3. Заменить предохранители F1 и/или F2 (повторная поломка предохранителей указывает на
плохую работу электронного оборудования)
B)
При включении появляется сообщение: “
Потеряны введенные в память данные.
Необходимо сделать снова калибровку”
1. Плата потеряла данные проведенной на заводе калибровки
2. Одна или несколько стадий калибровки (конфигурация, калибровка мерных
линеек, основная калибровка) не были проделаны.
1. Проделать снова все операции калибровки балансировочного станка
2. Выполнить недостающую калибровку или программирование.
C)
При включении появляется сообщение:
“Рабочая
память не функционирует”
1. Плохая рабочая память электронной платы 1. Заменить плату
D)
Появляется сообщение:
“
Двигатель вращается в противоположном
направлении”
1. В момент запуска (нажатия кнопки START или опущения ограждения колеса)
колесо вращалось в противоположном направлении.
2. Не правильное подключение фаз.
1. Убедиться в том, чтобы в момент запуска колесо было неподвижным и, в любом случае,
предотвращать вращение колеса в противоположном направлении в момент старта
2. Проверить правильность электросоединений двигателя. (см. электросхемы N.
652960
)
E)
При нажатии кнопки START появляется
сообщение:
“Двигатель не в состоянии набрать рабочую
скорость”
1. Двигатель не в состоянии набрать обороты, необходимые для хорошей
балансировки
2. Плохая работа электрооборудования
3. Плохая работа электронной платы
1. Проверить напряжение сети (возможно низкое)
2. Заменить электрооборудование
3. Заменить электронную плату
F)
При нажатии кнопки START появляется
сообщение:
“Защитный кожух не опущен”
1. Не опущен защитный кожух
2. Поломан микровыключатель защитного кожуха (см. электросхемы N.
652960
)
1. Опустить защитный кожух на установленное колесо
2. Заменить микровыключатель.
G)
На мониторе появляется сообщение
“Поломан оптический датчик определения
позиции”
1. Поломка датчиков позиции в оптоэлектронном устройстве.
2. Двигатель не вращается.
1. Заменить оптоэлектронное устройство
2. Проверить электрическую часть.
H)
На мониторе появляется сообщение
“Поломан оптический датчик определения фазы”
1. Поломка датчиков прохода через ноль в оптоэлектронике
2. Не вращается двигатель
1. Заменить оптоэлектронное устройство
2. Проверить электрическую часть
I)
Во время измерительного цикла появляется
сообщение:
“Защита открыта”
1. Защитный кожух был поднят до окончания измерений 1. Прежде чем подымать защитный кожух подождать окончание измерительного запуска.
L)
Во время измерительного цикла появляется
сообщение:
“Скорость колеса ниже минимально
допустимой”
1. Во время измерения была нажата педаль тормоза.
2. Скорость вращения двигателя нерегулярна
1. Стараться не нажимать педаль тормоза при работающем двигателе.
2. a) стараться не ударять станок во время цикла измерения
b) проверить напряжение сети (возможно, оно ниже требуемого)
M)
На мониторе появляется сообщение:
“
Возможное повреждение электрического
оборудования”
1. Электронная плата обнаружила ситуацию опасности связанную с высокой
скоростью при невключенном станке (вал вращается с высокой скоростью без
команды START оператора): отключается электрическое силовое оборудование
1. Выключить станок, опустить защитный картер и снова включить станок, не приводя в
движение колесо: если сигнал повреждения остается необходимо проверить и, в случае
необходимости, заменить электрическое оборудование.
N)
На мониторе появляется сообщение:
“ Необходимо задать значение размеров колеса”
1. Не заданы значения размеров колеса 1. При помощи клавиатуры ввести значения параметров колеса
O)
На мониторе появляется сообщение:
“
Дисбаланс колеса вне поля регулирования
”
1. Груз вне поля регулирования (необходимый для балансировки колеса груз
превышает 250 грамм)
1. a) проверить правильность крепления колеса на фланце
b) найти (в любом случае) внешнюю позицию, установить 100 граммовый грузик и
произвести запуск
P)
В конце запуска калибровки появляется сообщение:
” Не завинчен эталонный груз”
1. Эталонный груз не был установлен на колесе 1. Повторить сначала операцию калибровки и завинтить эталонный груз в соответствии с
процедурой калибровки (см. «
Основная калибровка станка
» на 22 стр. 37).
Q)
На мониторе появляется сообщение:
“Поломан внутренний датчик «pick-up»
1. Левый датчик “pick-up
″
соединен неправильно или поломан или же оборван
провод.
1. Проверить соединения (и при необходимости заменить) левого датчика “pick-up
″
..
R)
На мониторе появляется сообщение:
“Поломан наружный датчик «pick-up» ”
1. Правый датчик “pick-up
″
соединен неправильно или поломан или же оборван
провод
1. Проверить соединения (и при необходимости заменить) правого датчика “pick-up
″
.
S)
На мониторе появляется сообщение:
“Слишком
большая разница по фазе между двумя датчиками
«pick-up» ”
1. Слишком большая разница по фазе между двумя датчиками «pick-up»
1. а) проверить правильность установки грузика калибровки;
b) проверить, кроме того, располо-жение станка: не исключено, что оно не стабильное и
станок вибрирует;
с) если проблема продолжает существовать и после правильного крепления станка
необходимо проверить соединение датчиков и электронной платы и, в случае
необходимости, произвести их замену).
T)
На мониторе высвечивается сообщение
“оптический датчик поломан”
1. Нерегулярность в сигналах оптоэлектронного устройства 1. a) Проверить чистоту оптоэлектронного устройства и диска с отверстиями
b) Если проблемы остаются заменить оптоэлектронное устройство
