Paso 3:
Sujete los refuerzos transversales laterales (#4)
a los soportes verticales (#2 y #3) con ayuda de
los tornillos (#16), las rondanas (#22) y las
tuercas de plástico (#26). Repita el mismo
procedimiento para ambos lados.
Consulte la figura A, paso 3.
Paso 5:
Coloque los tapones de las patas (#14) en
todas las patas del columpio. Consulte la
figura A, paso 5.
Paso 1
Paso 2
Paso 3
Paso 4
Paso 5
Paso 1:
Sujete los soportes verticales delantero y
trasero (#2 y #3) en la parte superior con
ayuda de los tornillos (#15), las rondanas (#21)
y las tuercas de plástico (#25). Repita el mismo
procedimiento para ambos lados. Deje los
tornillos flojos. Consulte la figura A, paso 1.
No apriete los tornillos después
del paso 1. Apriete todos los
tornillos después de la figura A.
Paso 2:
En ambos extremos, inserte los soportes
verticales armados (#2 y #3) en la barra
transversal superior con dientes ajustables (#1).
Apriete todas las tuercas de plástico y los
tornillos. Consulte la figura A, paso 2.
Paso 4:
Sujete el refuerzo transversal trasero (#5) a los
soportes verticales traseros (#3) con ayuda de
los tornillos (#17), las rondanas (#22) y las
tuercas de plástico (#26). Apriete todas las
tuercas y los tornillos.
Consulte la figura A, paso 4.
15 21
21
21
21
15
16
22
22
26
17
14
14
14
14
22
22
26
2
2
2
3
2
3
3
3
3
3
3
2
2
3
2
4
5
4
3
1
ENSAMBLADO (Nota: Al unir las tuercas con
los tornillos, coloque siempre una rondana
(#21 o #22) entre el tubo y el tornillo o entre el
tubo y la tuerca.)
25
25
Nota:
Las flechas del refuerzo transversal trasero (#5)
deben dar hacia arriba.
V-3
PÁGINA 3 DE 7
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!

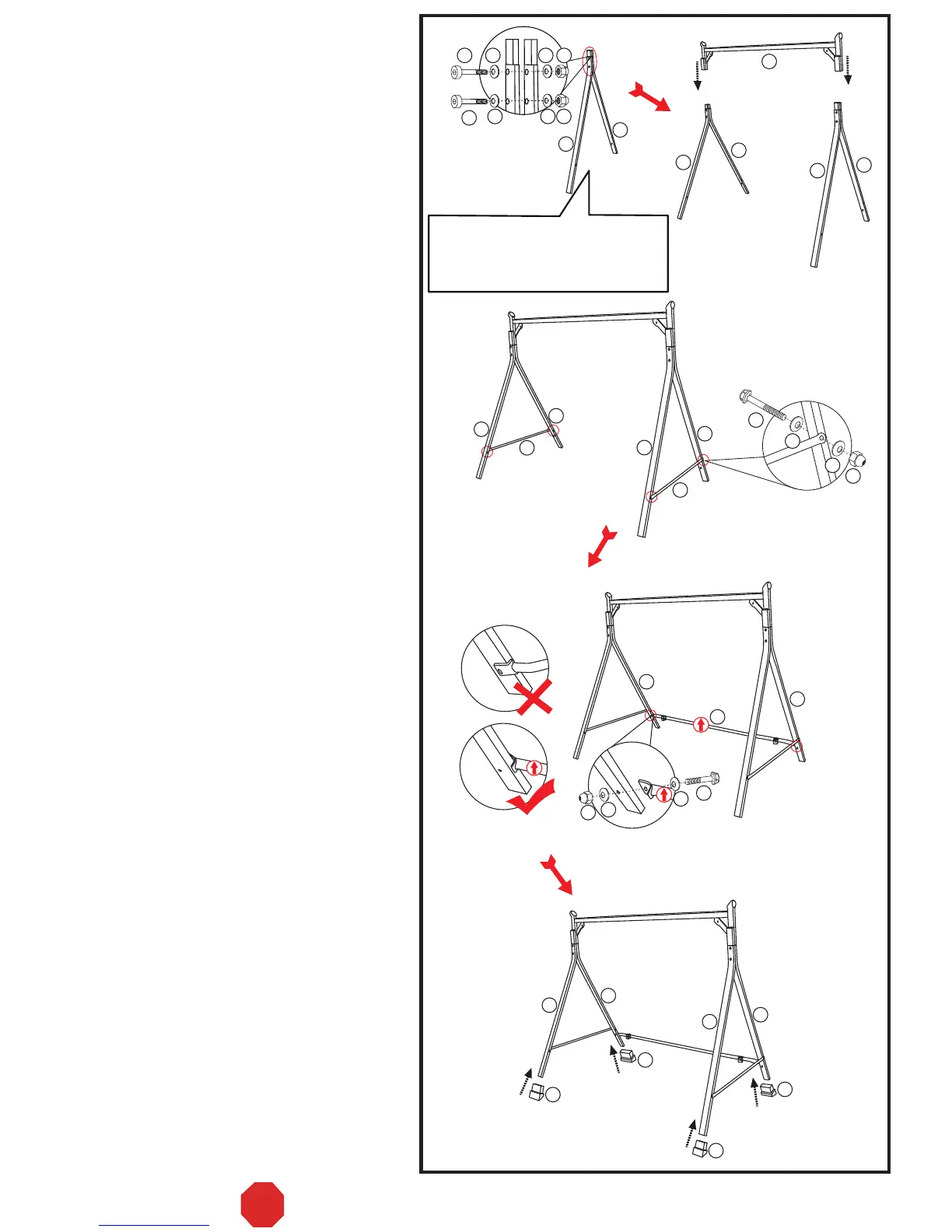

Fig. A
